Скйх CP и обработки их выходных колебаний. Часто параметрические CP используются в качестве фазовых триггеров - параметронов - и квантователей фазы узкополосных сигналов.

Параметрические CP могут также использоваться для усиления колебаний с амплитудной модуляцией. В этом случае выходные вспышки колебаний необходимо пропускать через фильтр с полосой пропускания, меньшей Аюс.

1.3. Режимы и основные свойства сверхрегенератора

Режимы в CP можно классифицировать по виду амплитудной (линейный и нелинейный) или частотно-временных (некогерентный и когерентный) характеристик.

В линейном режиме (см. рис. 1.7) максимальное значение, до которого успевают за активное время fa=5-h (см. рис. 1.6) нарасти свободные колебания f/max, в несколько раз меньше f/sn - предельного напряжения стационарных колебаний при самовозбуждении, определяемого нелинейностью вольт-амперной характеристики активного элемента. В подобном режиме амплитудная характеристика, под которой понимают зависимость амплитуды вспышек свободных колебаний от амплитуды, вводимой в контур ЭДС, представляет собой прямую линию, выходящую из начала координат. Достоинствами линейного режима являются низкий уровень выходных шумов в отсутствие полезного сигнала и малый уровень нелинейных искажений при усилении AM колебаний. В этом режиме работают сверхрегенеративные приемники радиолокационных и радионавигационных систем.

Если начальная амплитуда или усиление в схеме настолько велики, что к моменту ts амплитуда свободных колебаний Umax достигает порога Usa (см. рис, 1.6) пли приближается к нему, в схеме устанавливается нелинейный режим. В подобном режиме под амплитудной характеристикой часто понимают зависимость приращения площади вспышки (рис. 1.9,6) от амплитуды входной ЭДС. Эта зависимость обычно является логарифмической функцией, поэтому нелинейный режим называется также логарифмическим. Такой режим характеризуется большим динамическим диапазоном по входу и наличием автоматической регулировки усиления (АРУ). Основным недостатком нелинейного режима, если речь идет об

2-3108 17

усилении AM колебаний, следует считать большой уровень нелинейных искажений. Другим недостатком является высокий уровень выходных шумов в отсутствие полезного сигнала, что характерно вообще для всех систем с АРУ.

В нелинейном режиме уменьшается избирательность и расширяется частотная характеристика, если их оценивать по гармоническому сигналу. Однако реальная из-

-4-i-f

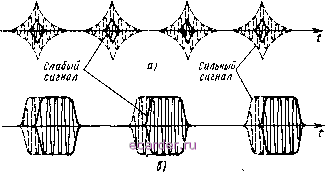

Рис. 1.9. Напряжение на контуре при немодулированном сигнале в разных режимах;

а - линейном; б - нелинейном; а - при слабом сигнале в схеме с автосупе-ризацией; г - при сильном сигнале в схеме с автосуперизацией

бирательность, определяемая при одновременном воздействии сигнала и помехи, при этом не ухудшается. Как и в супергетеродинном приемнике с ограничителем амплитуды, в нелинейном CP при большом усилении даже сильно расстроенная помеха создает на выходе напряжение, равное t/sn. Но если одновременно с помехой действует сильный сигнал, происходит подавление помехи сигналом и отношение сигнала к помехе получается примерно таким же, как в линейном режиме.

Виды огибающих напряжений на контуре CP при немодулированном сигнале на входе показаны на рис. 1.9.

в линейном режиме выходные сигналы различаются по уровню и площади, а в нелинейном - только tio площади, ограниченной огибающей и осью времени (рис. 1.9,а, б).

Сверхрегенератор в нелинейном рел<име используется, когда необходимо принимать как сильные, так и слабые сигналы, при этом уровень нелинейных искажений существенного значения не имееТ (например, в портативных радиотелефонных приемопередающих устройствах, в управляемых по радио моделях).

В CP с автосуперизацией процессы сложнее. Параметры этих CP выбирают так, чтобы установился режим прерывистой генерации. Амплитуда, до которой успева-

ГТ~Гт-тГ

Рнс. 1.10. Выходной сигнал в CP при модулированном сигнале на входе:

а - огибающая сигнала на входе; б - сигнал на вы.ходе в линейном режиме; s - сигнал на выходе в нелинейном режиме; г - сигнал на выходе в схеме с автосуперизацией ч

ЮТ нарасти колебания, определяется режимом и параметрами схемы генератора. Если при этом в контур подать сигнал, максимум напряжения будет достигнут быстрееи интервал между двумя соседними импульсами уменьшится. В общем случае степень увеличения частоты суперизации будет определяться уровнем сигнала в контуре, тогда как форма каждого импульса в отдельности должна оставаться почти неизменной (рис. 1.9,в, г).

2* 19
