заны. Вторая диагональ этого моста включена в контур СР. При тщательной балансировке моста напряжение накачки в контуре CP отсутствует, а сам мост является меняющейся емкостью. Таким образом, в схеме реализуется параметрическое воздействие на емкость.

ГЛАВА 5

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ СВЕРХРЕГЕНЕРАТИВНЫХ УСТРОЙСТВ И ЭКСПЕРИМЕНТАЛЬНЫЕ РЕЗУЛЬТАТЫ

5,1. Экономичный транзисторный сверхрегенератор с суперизацией УРЧ, автоматической стабилизацией режима и безынерционным пиковым детектором в диапазоне умеренно высоких частот

Транзисторные CP применяются в аппаратуре радиотелеуправления объектами, длительно работающими без обслуживающего персонала от автономных источников питания. К числу таких объектов относятся, например, автоматические маяки-ответчики, аппаратура сигнализации в лавинноопасных горных районах, автоматическая аппаратура для сбора синоптических данных и т. д. Большая часть такой аппаратуры обычно работает кратковременно, а приемник сигналов телеуправления-jie-прерывно в течение длительного времени, в связи с чем к его экономичности предъявляются особо жесткие требования.

На рис. 5.1 приведена схема транзисторного сверхрегенеративного приемника, при разработке которого основное внимание было уделено повышению его экономичности. Низкочастотная часть приемника на схеме не, раскрыта, поскольку в последней использованы широко известные технические решения. Приемник предназначен для работы в системе телеуправления в диапазоне метровых волн и рассчитан па прием AM сигналов с дискретными значениями частот модуляции. Каждая команда телеуправления формируется последовательным набором модулирующих частот, следующих в определенном порядке.

Основные параметры приемника: частота настройки приемника фиксирована и устанавливается в процессе




g35B

KT5S05

\i6k

\5 .

С)

тзт-А1

КТЗБОВ

Низкочастотная

часть приемника

TIZ2

KTC3W-A1 \

6-1-

=~0J

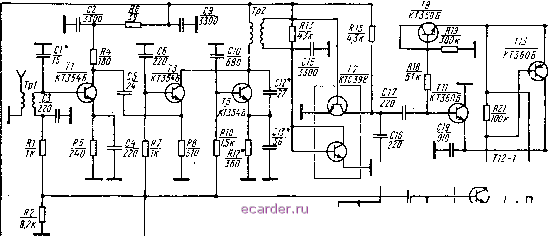

Рис. 5.1. Принципиальная схема транзисторного СР с суперизацией УРЧ и автоматической стабилизацией режима



производства в диапазоне 100 ... 120 МГц, относительная полоса пропускания высокочастотной части по уровню 3 дБ-около 0,7-10-2, а по уровню 60 дБ -не более 4-10-2, полоса пропускания низкочастотных фильтров, настроенных на частоты модуляции, - около 100 Гц, входное сопротивление 75. Ом, чувствительность приемника при отношении с/ш=5 на выходе низкочастотных фильтров -не хуже 1,5, мкВ, динамический диапазон входных сигналов - не менее 80 дБ, напряжение источника питания 1,5+0,5 В, ток, потребляемый высокочастотной частью, не более 0,5 мА. Указанные параметры сохраняются при изменении температуры в диапазоне - 10 ... +65°С и питающего напряжения 1 ... 2 В.

Приемник содержит УРЧ, сверхрегенеративный каскад, генератор напряжения суперизации, импульсный и пиковый детекторы, цепь автоматической стабилизации режима (АСР), состоящую из видеоусилителя, ФНЧ и регулятора напряжения, й низкочастотную часть, включающую в себя УЗЧ, фильтры модулирущих частот, пороговые устройства, дешифратор и исполнительное устройство.

В приемнике применен двухкаскадный УРЧ. Первый каскад выполнен на транзисторе Т1 по схеме с общим эмиттером и резистивной нагрузкой, а второй -на транзисторе ТЗ по схеме с общей базой. Нагрузкой второго каскада УРЧ является контур CP, образованный первичной обмоткой трансформатора Тр2 и конденсаторами С12 и С13. Сверхрегенератор выполнен на транзисторе Т5 по схеме емкостной трехточки с общей базой. Генератор напряжения суперизации представляет собой несимметричный мультивибратор на транзисторах Т2 и Т4. Импульсы напряжения суперизации длительностью 3 МКС при периоде повторения 16 мкс через резисторы 1{1 и R7 подаются на базы УРЧ и через резистор R10 на базу СР. Постоянная времени базовой цепи CP R10C10 в несколько раз больше, чем базовых цепей УРЧ R1 СЗ и R7C6, что обеспечивает задержку начала вспышки свободных колебаний в контуре CP относительно момента открывания УРЧ. В импульсном детекторе используется транзисторная сборка Т7, один из транзисторов которой в диодном включении обеспечивает создание начального смещения на базе второго транзистора для того, чтобы последний был на грани открывания
