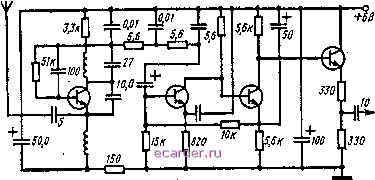

Слаботочка Книги ровку усиления, малую чувствительность к импульсным помехам и перегрузке со стороны близкорасположенного передатчика. Отдельных детекторов обычно не ставят и транзистор СР, работая в логарифмическом режиме, одновременно используется как детектор средних значений. Несмотря на такое универсальное использование транзисторов, параметры СР мало зависят от напряжения питания: при номинальном напряжении питания 6 В СР устойчиво работает при напряжениях 3 ... 9 В. Масса приемника обычно в пределах 30 ... 50 г [21]. Ниже приводятся в качестве примеров приемников радиоуправления схема СР с внешней суперизацией (рис. 5.34) и две.схемы СР с автосуперизацией (рис. 5.35  Рис. 5.36. Принципиальная ,схема СР с автосупернзацией типа TE-10KS (фирма Renter, ФРГ) И 5.36). В схеме на рис. 5.34 первый каскад используется как УРЧ, второй является одновременно генератором суперизации и СР, затем следуют два каскада УЗЧ и эмиттерный повторитель. Чувствительность приемника 6 мкВ, масса 29 г. Субминиатюрный приемник, схема которого показана на рис. 5.35, имеет массу всего 14 г при габаритных размерах 35x25X15 мм. Он обеспечивает дальность действия 400 м при мощности передатчика 0,2 Вт. Нагрузкой является микродвигатель. Приемник, схема которого показана на рис. 5.36, выполнен на кремниевых транзисторах. К приемнику придается двухканальный блок с LC-фильтрами или блок с безрелейным выходом. 5.13, Светоэлектронные сверхрегенераторы Для наблюдения светоэлектронной сверхрегенерации можно использовать систему, состоящую из фотокатода ФК и флуоресцирующего экрана ФЭ, между которыми создано ускоряющее электрическое поле (рис. 5.37); ФК и ФЭ подсоединены к источнику ускоряющего напряжения Uyit). Пусть f/y()=const и на ФК, начиная с некоторого момента времени, падает первичный световой поток Фп=соп51. Это вызовет эмиссию электронов с ФК и появление тока I(t) во внешней цепи. Ускоряясь в электрическом поле, электроны бомбардируют ФЭ, застав-  Рис. 5.37. Схема светоэлектронного CP: --->. - световой поток, > - электронный поток ляя его светиться. Часть светового потока ФЭ попадает на ФК, дополняя первичный поток Фп, что приводит к увеличению фотоэлектронного тока на Д/. Дальнейший ход процессов зависит от отношения а=Д /, называемого коэффициентом обратной связи. При а>1 ток I{t) и вторичный световой поток Фв(0 неограниченно возрастают. Если а<}, то имеет место стационарный режим, когда I{t) и Фв(0 после переходного процесса подходят к постоянным значениям, зависящим от а и Фп. Эффект сверхрегенерации в системе получают, заменяя при а>1 постоянное ускоряющее напряжение импульсным. В рабочем режиме слабый меняющийся во времени первичный поток Фп(0 превращается в последовательность интенсивных вспышек Фв{t)=KsH2{t- -nTc)Фn(tзn), где Тс-период импульсов ускоряющего напряжения (период суперизации); п -номер запуска; Яг ()-нормированная вспышка, /Си - коэффициент усиления; з -моменты п-го включения у.скоряюш,его напряжения. Графики, иллюстрирующие процессы в данном СР, изображены на рис. 5.38. Линейный режим светоэлектронного СР реализуется, если в действие не вступают такие факторы, кдк насыщение ФК, падение напряжения на внутреннем сопротивлении источника и уменьшение коэффициента светоотдачи ФЭ по мере увеличения падающего на него электронного потока. Экспериментально переход от линейного к нелинейному режиму осуществляют, удлиняя импульсы суперизации. Эффект светоэлек-троиной сверхрегенерации изучался с помощью вакуумной трубки, внутри которой размещались ФК, активированный парами цезия, и ФЭ на платиновой подложке с нанесенным на нее слоем люминофора ФК-116. Ускоряющее напряжение достигало 3 ... 4 кВ. Расстояние между катодом и экраном регулировалось с помощью специального магнитного приспособления. При расстоянии между катодом и экраном 1 см удалось получить общее усиление светового потока около 10 [77]. Рис. 5.38. Суперизация, входнейи выходной процессы в светоэлек-тронном СР ГЛАВА 6 ПЕРСПЕКТИВЫ СОВЕРШЕНСТВОВАНИЯ И ДАЛЬНЕЙШЕГО ПРИМЕНЕНИЯ СВЕРХРЕГЕНЕРАТОРОВ 6.1. Оптимизация сигналов для сврхрегенератора Классический СР. Найдем оптимальный сигнал для классического СР по максимуму выходного отношения сигнал-шум вначале для линейного режима [60], полагая, что входной процесс е() состоит из стационарного щума т]() (помехи) и полезного сигнала e{t). Под отношением сигнал-шум на выходе понимаем частное от деления приращения некоторого параметра вспышки, вызванного действием полезного сигнала, к среднеквад-ратическому отклонению этого же параметра, обуслов- 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 [63] 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 |
