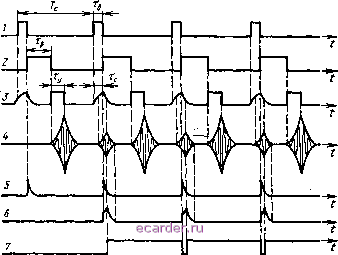

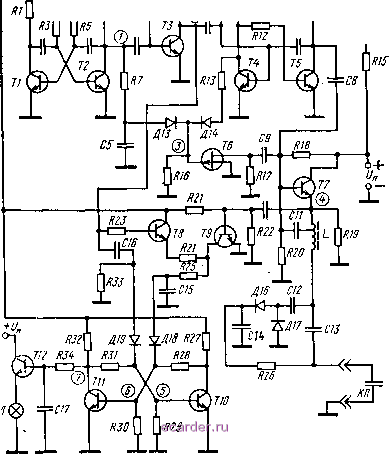

Слаботочка Книги Д6ЙЛе)Овекой tisetdtoft. Вш Ш рйсунок Ойределйет Й такое свойство системы, как адаптивность по излучаемой мощности, поскольку в отсутствие объекта в зоне обнаружения (т находится вне интервала Ах) амплитуда излучаемых импульсов близка к нулю (фактически к не-  Рис. 6.11. Коэффициент передачи разомкнутой схемы (а) и зависимость амплитуды вспышек от времени запаздывания (б) для следящего по скорости обнаружителя которому Среднему значению Лш, определяемому шумами на входе CP). Практические схемы обнаружителей. Ниже описаны практические схемы акустических обнаружителей на ос- -*\ФЛ>1\- \ФЗИУ КП-- Рис. 6.12. Структурная схема неадаптивного обнаружителя нове классических СР. В частности, рассмотрены неадап-тивиый и адаптивный обнаружители, а также одна из модификаций адаптивного обнаружителя, использующего двустороннее преобразование частоты [128, 129]. 4439  Рис. 6.13. Принципиальная схема неадаптивного акустического обнаружителя Структурная схема неадаптивного акустического обнаружителя (более детальная в сравнении со схемой рис. 6.7,а) показана на рис. 6.12. На рис. 6.13 изображена его принципиальная схема, а на рис. 6.14 - диаграм- мы цапряжений в отмеченных на схеме точках. В каче-ffge приемопередающего преобразователя в приборе ис- пользуется конденсаторный преобразователь КП сшири-ной диаграммы направленности 10°. Характеристики устройства: дальность обнаружения объектов с большой плошадью отражения (автомобиль, вагон и т. п.) 2 ... ... 20 м, частота заполнения вспышек 27 кГц, ширина зоны обнаружения в радиальном направлении около 2 м, ширина мертвой зоны 2,5 м, время обнаружения при максимальном расстоянии до объекта 160 мс, потребляемая мощность (без индикаторной лампы накаливания) 150 мВт, напряжение питания 12 В. Генератор суперизации ГС выполнен по схеме несимметричного мультивибратора на транзисторах Т1, Т2 (см. рис. 6.13) и вырабатывает последовательность импульсов с периодом повторения Гс (диаграмма 1, рис.6.14). Рези-  Рис. 6.14. Осциллограммы напряжений в различных точках схемы на рис. 6.13 сторы R2 и R4 позволяют регулировать Гс и Тб. С выхода ГС напряжение подается на формирователь приемных импульсов суперизации ФПИ (интегрирующая цепь R7C5). Процесс формирования сводится к сглаживанию фронтов импульсов суперизации для получения безударного запуска СР. Одновременно выходное напряжение ГС подается на устройство задержки УЗ, вь!П0лнеНА9е на 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 [70] 71 72 73 74 75 76 77 78 79 80 81 82 |
