стационарные приемники-усилители

Радиоприемник Минск (рис. 1.1) представляет собой супергетеродин настольного типа, собранный на семи транзисторах.


Рис. 1.1.

Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн как на внутреннюю магнитную, так и на наружную антенны.

Максимальная чувствительность:

на длинных волна.х........ 0,6 мв/м

на средних волнах........ 0,5 мв/м

Реальная чувствительность:

на длинных волнах .г ..... . Ii2 мв/м

на средних волнах , - ,..... 0,8 мв/м



Избирательность по соседнему каналу; на длинных и средних волнах ... не менее 26 дб

Ослабление сигнала зеркального ка[ала

на длинных и средних волнах .... не менее 26 дб

Промежуточная частота....... 465 кгц

Действие АРУ:

при изменении сигнала на входе приемника на 26 дб изменение си1нала на выходе приемника........ не более 6 дб

Полоса воспроизводимых звуковы.х частот 200-.3-500 гц

Номинальная вы.ходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 10%

Источник питания: у приемников выпуска 1960 г. - шесть элементов типа 373 ( Марс ), Сатурн ; у приемников выпуска 1902 г. - сеть

50 гц 127, 220 в или [иесть элементов типа

373 ( Марс ), Сатурн

Напряжение питания........ 9 в

Ток, потребляемый приемником при отсутствии сигнала на входе....... 12 ма

Работоспособность приемника сохраняется при снижении напряжения батареи питания .............. до 6 в

Длительность работы приемника при средней громкости от одного комплекта элементов ............. 150 час

Габаритные размеры........325 X 240X170 мм

Масса.............. 4,5 /сг

ПРИНЦИПИАЛЬНАЯ СХЕМА

ВХОДНАЯ ЦЕПЬ

Катушки входных контуров длинных и средних волн (L Z.3, /L5) и соответствующие им катушки связи (L2, Z.4) намотаны на ферритовом стержне встроенной магнитной антенны МА (рис. 1.2). При работе на длинных волнах катушки контуров Z-i, и соединяются последовательно, а при работе на средних волнах основная катушка диапазона длинных волн / замыкается накоротко.

Связь наруж1К)й антенны с входными контурами длинных и средних волн внутриемкостная.

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ

Преобразователь частоты собран на транзисторе 7 i типа П401 по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме индуктивной трехточки.

Индуктивностью контура гетеродина на длинных волнах служит катушка i-e. При работе на средних волнах параллельно катуцп<е Ы подключается катушка Lt, с подстроечным конденсатором C15.

Нагрузкой преобразователя частоты служит трехконтурный фильтр сосредоточенной селекции (ФСС), который обеспечивает избирательность приемника по соседнему каналу.



УСИЛИТЕЛЬ ПРОМЕЖУТОЧНОЙ ЧАСТОТЫ И ДЕТЕКТОР

Двухкаскадный усилитель промежуточной частоты собран на транзисторах Уг и Тз тина П 401.

Первый каскад усилителя - апериодический с активной нагрузкой {Rr).


П13Я


Сеть

I f -l i - -1---1-- батарея

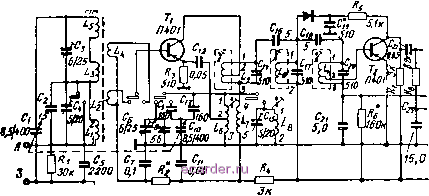

Рис. 1.2. Принципиальная схема приемника Минск . Переключатель диапазонов установлен в положение ДВ.

Второй каскад усилителя ПЧ выполнен по резонансной схеме. Нагрузкой транзистора служит одноконтурный фильтр ПЧ LnCa с полосой пропускания 30-40 кгц la уровне - 3 д6.

Детектор сигнала выполнен на полупроводниковом диоде Да типа Д1В. Постоянная составляющая тока диода Дг используется для автоматической 8
