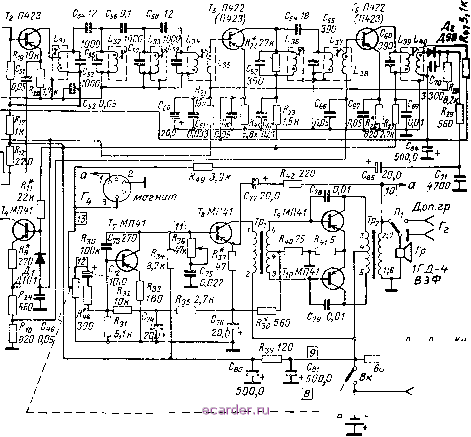

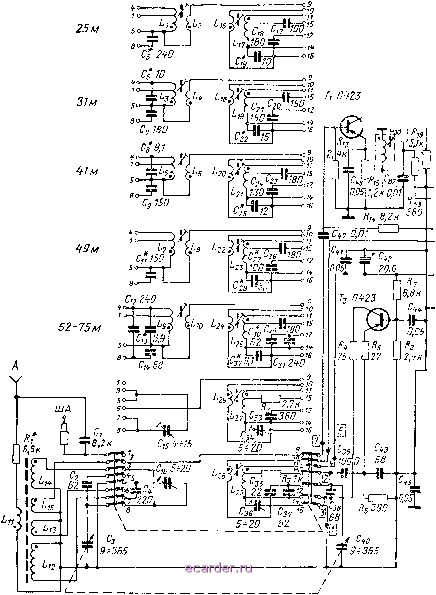

Слаботочка Книги ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Радиоприемники ВЭФ-12 (рис. 3.96) и ВЭФ-201 (рис. 3.97) представляют собой супергетеродины II класса переносиого типа, собранные иа 10 транзисторах. Радиоприемники пред1!азначены для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну и в диапазоне коротких волн на Н1тыревую телескопическую антенну. Диапазон коротких волн разделен па пять поддиапазонов: KB I 52-75 м (3,95-5,7 Мгц); KB II 49 л (5,85-6,3 Мгц); KB III 41 м (7,0-7,4 Мгц); KB IV 31 м (9,5-9,775 Мгц); KB V 25 л (11,7-12,1 Мгц). Максимальная чувствительность: на длинных волнах........ 250 мкв/м на средних волнах........ 100 мкв/м на коротких волнах........ 25 мкв Реальная чувствительность: на длинг!ых волнах........ 1,0 мв/м на средтгх волнах........ 0,5 мв/м на коротких волнах........ 75 мкв Избирательность по соседггему каналу: на длинных и средних волнах .... не менее 46 дб Ослабление сигнала зеркального канала: на длинных волнах........ не менее 40 дб на средних волнах........ не менее 30 дб на коротких волнах........ ле менее 16 дб Промежуточная частота....... 4Q5 гч Действие АРУ: при изменении напряжения на входе приемника на 34 дб изменение напряжения на выходе приемника ... долее 4 дб Полоса воспроизводимых звуковых частот . 200 4 000 гц Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 5%. jjq gj. Источник иитания: щесть элементов типа 373 ( Марс ), Сатурн или две батареи КБС-л-0,5. Напряжение литания......... 9 s Ток, потребляемый приемником при отсутствии сигнала........... не более 8 ма Работоспособность приемника сохраняется при снижении напряжения батареи питания ............... до 3 е Длительность работы прпсмнпка при средней громкости от одного комплекта батарей .............. не менее 200 час Габаритные размеры......... 280x192x99 мм Масса.............. 2,7 кг  IiFC. 3.98. Прттипиальпая с,\ема Переключатель диапазонов ВХОДНАЯ ЦЕПЬ Катушки входных контуров диапачонов длинных и средних волн разме-нтеиы на ферритовом стержне внутренней ма1 нитнон антенны. При работе в диапазоне ДВ катушки L12 и Lu включаются последовательно, а в диапазоне СВ катушка Lu замыкается накоротко (рис. 3.98). Конструкция катушек пход-  п JI1 л? 1 приемника ВЭФ-12 и ВЭФ-20Ь>. установлен в положс11ие ДВ. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 [102] 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
