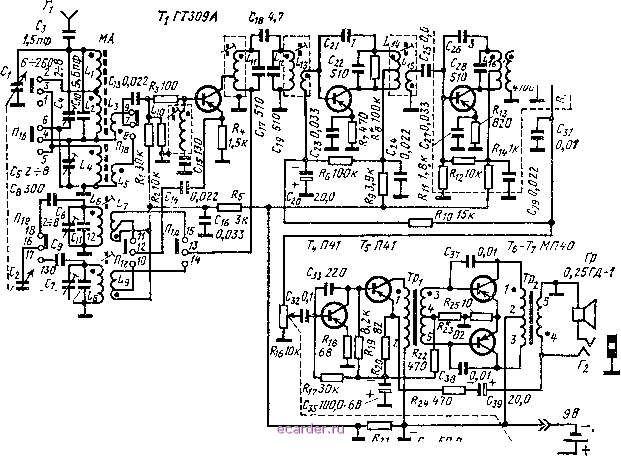

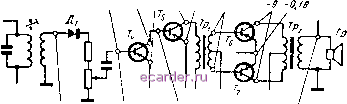

Слаботочка Книги  Рис. 3,105. В Е Г А (Выпуск 1968 г.) ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Радиоприемник Вега (рис. 3.105) представляет собой малогабаритный супергетеродин IV класса переносного типа, собранный на 7 транзисторах и одном полупроводниковом диоде. Радиоприемник предназначен для приема радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну. Максимальная чувствительность: на длинных волнах ........ на средних волнах ........ Реальная чувствительность: на длинных волнах ........ на средних волнах ........ Избирательность по соседнему каналу: на длинных и средних волнах .... Ослабление сигнала зеркального канала: на длинных волнах ........ на средних волнах ........ Промежуточная частота....... Действие АРУ: при изменении сигнала на входе приемника на 26 дб соответствующее изменение сигнала на выходе приемника .... Полоса воспроизводимых звуковых частот . Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта приемника не более 6% .... П Зак. 567 400 мкв/м 250 мкв/м 1,0 мв/м 0,6 мв/м не менее 26 дб не менее 26 дб не менее 30 дб 465 ±2 кгц не более 6 дб 350-3 500 гц 150 мет Tl т09Б(Г,Е) Тз ГТ309Б(Г,б)  Рис. 3.106. Принципиальная схема приемника Вега , Леоеключагель диапазонов установлен в положение СВ. Источник питания: две батареи тина 1\.БС-л-0,5. Напряжение 1иггания......... 9 s Ток, потребляемый приемником, при отсутствии сигнала........... 1 ма Работоспособность приемника обеспечивается при снижении напряжения батареи питания ... .......... до 4,5 S Длительность работы приемника при средней громкости от одного комплекта батарей.......... 35-40 час Габаритные размеры......... 173X98X47 мм Масса.............. 550 г ПРИНЦИПИАЛЬНАЯ СХЕМА Радиоприемник Вега является модификацией приемника Рига-301Б и отличается от последнего внешним оформлением и незначительными изменениями в конструкции и схеме. Принципиальная схема приемника Вега (рис. 3.106) от схемы приемника Рига-301 Б (рис. 3.28) отличается следующим: -7,7 -!,ое  гЗмкв 50t00N>iS гомкв 0,6i-1,2MS -0.3 -o.is-e,e-f,2 -0.Г5  WOmS Збмв !20Mff 0,718 (ггзмв) Рис. 3.107. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Вега . 1) транзисторы Ti и Ть типа ГТ108 замененгл на более дешевые транзисторы типа МП41; 2) Резистор ?18 имеет сопротивление 150 ом вместо 68 ож; 3) транзисторы Те и Тп типа МП41 заменены транзисторами МП40; 4) уточнены в процессе серийного производства намоточные данные катушек контуров. Эти изменения схемы позволили повысить стабильность основных параметров приемника при серийном производстве. Режимы работы транзисторов указаны на рис. 3.107. 11* 323 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 [106] 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
