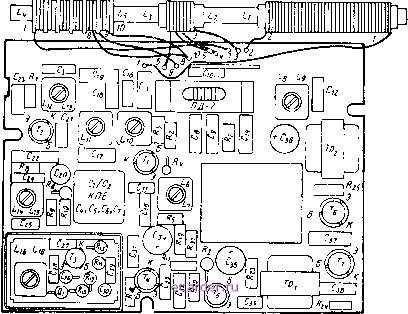

Слаботочка Книги КОНСТРУКЦИЯ И ДЕТАЛИ Корпус приемника выполнен из цветного ударопрочного полистирола. Шкала и органы управления приемника расположены на верхней панели корпуса и имеют соответствующие обозначения. Ручка включения, выключения и регулятора громкости находится на шкале слева, а ручка настройки приемника справа. Шкала проградуирована в килогерцах. На правой стенке корпуса расположены гнезда для подключения наружной антенны, заземления и малогабаритного телефона тина ТМ-4, а на задней стенке размещены переключатель диапазонов и отсек для источника питания, закрытый крышкой. В корпусе размещены печатная плата и громкоговоритель тина 0,25ГД-1, укрепленный на передней стенке корпуса. Монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса (рис. 3.108, 3.109). Настройка приемника осуществляется с помощью блока конденсаторов переменной емкости гипа КПТМ-4 с твердым диэлектриком емкостью 6-260 пф.  Рис. 3.108. Схема расположения узлов и деталей на монтажной плате приемника Вега . Магнитная антенна диапазонов ДВ и СВ выполнена на ферритовом стержне длиной 140 мм и диаметром 8 мм из материала марки 400НН. Переключение диапазонов осуществляется переключателем типа ПД-2 (МДПВ-1-1-6). Второй каскад усилителя ПЧ с диодным детектором и всеми входящими элементами каскада собран на отдельной печатной плате и заключен в отдель- �7692482   Рис. 3.109. Топографическая схема Приемника Вега . Вид со стороны печати. ныЛ экран с поддоном. Такая конструкция позволяет получить высокую устойчивость усилительного гракта и избежать паразитной генерации даже при установке в приемник ьсех транзисторов с верхними пределами усилительных параметров Контурные катушки гетеродинов длинных и средних волн намотаны на четырехсекционных каркасах и настраиваются подстроечными сердечниками из феррита марки 600НН. Катушки контуров ПЧ и фильтра ПЧ намотаны иа трехсекциопных каркасах, каждый из которых помещен в ферритовые чашки марки 600НН диаметром 8,6 мм. Намоточные данные катушек приведены в табл. 3.15. Таблица 3.15 Намоточные данные контурных катушек приемника Вега
Трансформаторы усилителя НЧ Tpi и Грг по конструкции однотипны и собраны на сердечниках из пластин пермаллоя марки БОН типа Ш5, толщина набора 6 мм. Намоточные данные трансформаторов Tpi и Tpz приведены в табл. 9.3 и 9.4. Схема распайки выводов всех контурных катушек и трансформаторов НЧ, а также конструкция верньерного устройства приемника Вега такие же, как у приемника Рига-301 (см. рис. 3.31, 3.32). В приемнике применены детали следующих типов: резистор /?1в - типа СПЗ-4п, остальные - тина ВС-0,12б; конденсаторы Сз, Сз - Сю, Сц, Сц Сзз - тина КТ-1а, Сц, Cis, С21, Cae - типа КД-16; Ci7, Ci9, С22, Cjs - типа ПМ-2; Cis, Сц, Cie, С23 - С25, С27, С29 - Сз1, Сз7, Сз8 -типа К10-7в; С32 - типа К10У-5; С20, Сз4 - Сзе, С39 -типа К50-6; Ci, С2 -типа КПТМ-4 с подстроечными конденсаторами С4 - С?. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 [107] 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
