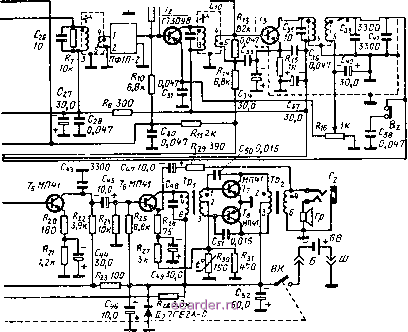

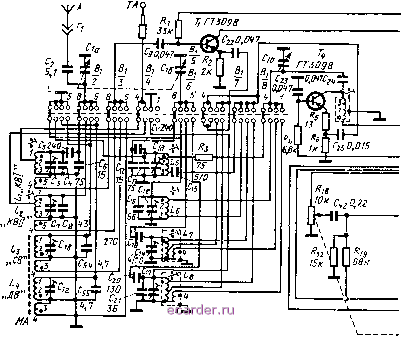

Слаботочка Книги 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 [108] 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255  Рис. 3.110. РОССИЯ-301 (Выпуск 1970 г.) ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Радиоприемник Россия-301 (рис. 3 110) представ.тяет собой супергетеродин 111 класса переносного типа, собра1П1ЫЙ па восьми rpaiiSHCropa.x. Радиоприемник предназначен для приема радиовсщнтельны.х станций с амплитудной модуляцией в диапазонах длинных, средних волн на внутреннюю магнитную антенну и в диапазоне коротких чолн па штыревую телескопическую антенну. Диапазон коротких во.)Ш разделен на два поддиапазона; KB 11 75,9-41 м (3,95-7,3 Мгц), KB I 31,5-5-24,8 м (9,5-12,1 Мгц). Максимальная чувствительность: на длинных волнах........ 500 мкв/м па средних волнах........ 200 мкв/м на коротких волнах........ 50 мкв Реальная чувствительность: на длинных волнах........ 1,5 мв/м на средних волнах........ 0,7 мв/м на коротких волнах........ 100 мкв Избирательность по соседнему K.:Uian.y; на длинных и средних волнах .... не хуже 46 дб Ослабление сигнала зеркального кана.иа; на длинных волнах........ не хуже 30 дб иа средних волнах........ не хуже 26 дб на коротких волнах........ не хуже 14 дб Промежуточная частота....... 465 кгц Действие АРУ: при изменении сигнала на входе приемника на 26 дб соответствуюшее изменение сигнала на выходе приемника..... не более 6 дб Полоса воспроизводимых звуковых частот 300-3 500 гц Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта приемника пе более 6%..... 100 мет Источник питания: четыре элемента типа 316 Напряжение питания......... 6 в Ток, потребляемый приемником при отсутствии сигнала........... не более 10 ма Работоспособность приемника обеспечивается при снижении напряжения батареи питания .............. до 3,0 е Длительность работы приемника при средней громкости от одного комплекта батарей.............. до 50 час Габаритные размеры приемника..... 215X125X47 мм Масса приемника.......... 1,0 кг ПРИНЦИПИАЛЬНАЯ СХЕМА Радиоприемник Россня-301 является модификацией приемника Сокол-4 . Различие между ними состоит в незначительных изменениях внешнего вида и схемы приемника. 1<вйсв в КВ] ДВ Т >ооо 8 Го о о  Рис. 3.111. Принципиальная схема Переключатель диапазонов Принципиальная гхема приемника Россия-301 (рис. 3.111) от схемы приемника Сокол-4 (см рис 3.67) отличается следующим: 1) в первом каскаде усилителя ПЧ введена нейтрализация (конденсатор С53 емкостью 18 пф); 2) изменена схема ко.ммутации контуров гетеродина диапазонов; ДВ и СВ в связи с коррекцией намоточных данных и распайки катушек; 3) для улучшения частотной характеристики усилителя емкость конденсатора С42 увеличена с 0,1 до 0,22 мкф. Эти изменения схемы позволили повысить электрическую устойчивость работы приемника и обеспечить стабильность основных параметров при серийном производстве. Режимы работы транзисторов приемника указаны на рис. 3.112. КОНСТРУКЦИЯ и ДЕТАЛИ Корпус приемника выполнен из цветного ударопрочного полистирола. Шкала и все органы управления расположены на лицевой панели приемника и имеют соответствующие обозначения Ручка включения, выключения питания приемника и регулятора громкости находится слева, а ручки настройки и точной подстройки приемника и переключателя диапазонов - справа. Телескопическая антенна и гнезда для подключения наружной антенны и малогабаритного телефона типа ТМ-4 расположены на верхней и боковой сторонах корпуса приемника. Шкала приемника проградуирована в метрах. i> sW Arl- fiJi-L.iij?)  !риемника Россия-301 . установлен в положение KBI. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 [108] 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
