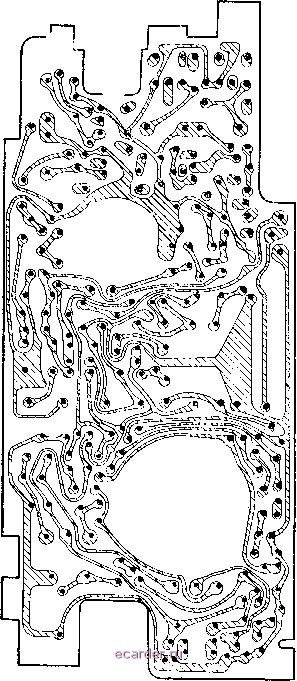

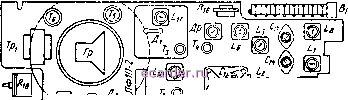

Слаботочка Книги-0,9-5,г -0,7 -0,85 -S,e-о,7 -1,г -5,6 -1,08  ЮгОмкв ЗООтЗООмкв SD-HOOmS -0,9 -3,2 -0,8 0,7-5,8-0,6 -0,15 -68 О \щ  Гетеродин 2535 мв 150 мд 0,98 (200мв) Рис. 3.112. Режимы работы транзисгоров по постоянному току и уровни напряжений сигнала в тракте усиления приемника Россия-30 .  1 I-L Рис. 3.113. Схема расположения основных узлов и деталей на печатной плате приемника Россия-301 . Таблица 3.16 Намоточные данные катушек контуров приемника Россия-301 Наименование катушки | к dj OJ й Я Ж о я ш О 3- о | Номера л ы водо в | Марка и диаметр провода, мм | Число витков | Индуктив иость, мкгн | Входная KB-I , . . | | 1-2-3 | ПЭВТЛ-0,23 | 5+6,25 | 1,2+10% | Катушка связи . . . | | | ПЭВТЛ-0,12 | 2,75 | | Входная KB II ... | | 1-2-3 | ПЭВТЛ-0,23 | 6+17,25 | 5,2+10% | Катушка связи . . . | | | ПЭВТЛ-0,12 | 6,75 | | Антенная СВ .... | | | ПЭВТЛ-и,12 | | 460 + 10% | Катушка связи . . . | | | ПЭВТЛ-0,12 | | | Антенная ДВ .... | | | ПЭВТЛ-0,12 | | 4900±10Х | Катушка связи . . . | | | ПЭВТЛ-0,12 | | | Гетеродинная KB 1 . | | 1-2-3-5 | ПЭВТЛ-0,23 | .s,9+4,75-b -1-0,5 | 1,1 + 10% | Гетеродинная KB И . | | 1-2-3-4 | ПЭВТЛ-0,23 | 5,9+12,75+ +0,75 | 3,9+10% | Гетеродинная ДВ . , | | 1-5-2-3 | ЛЭ 3x0,06 | 135,5+2,5+3 | 430+10% | Катушка связи . , . | | | ПЭВТЛ-0,12 | 11,5 | | Гетеродинная СВ . , | | 1-5-2-3 | ЛЭ 3x0,06 | 89,5+1,5+2 | 180+10% | Катушка связи . . . | | | ПЭВТЛ-с, 12 | | | ФПЧ-1....... | | | ПЭВТЛ-0,12 | 35x2 | 120 + 10% | Катушка связи . . . | | | ПЭВТЛ-0,12 | | | ФПЧ-2....... | | | ПЭВТЛ-0,12 | 35x2 | 120+10% | Катушка связи . . . | | | ПЭВТЛ-0,12 | | | ФПЧ-3....... | | | ПЭВТЛ-0,12 | 35+30 | 120+10% | Катушка связи . . . | | | ПЭВТЛ-0,12 | 30+68 | | Дроссель...... | | | ПЭВТЛ-0,12 | 20X3 | 90+10% |
