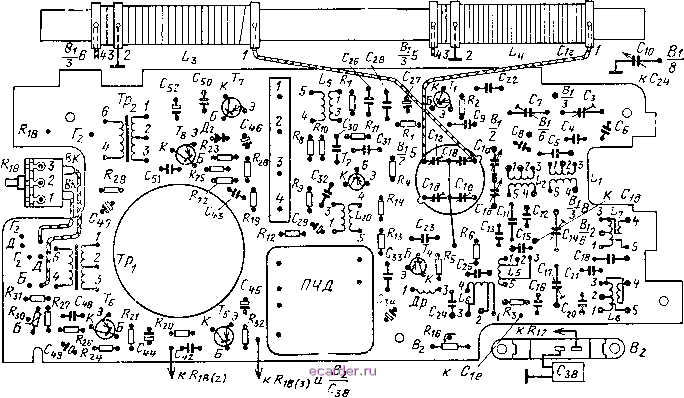

Слаботочка Книги  Рис. 3.114. Печатная плата приемника Россия-301> (а) и схема расположения основных узлов и деталей (б). Вид со стороны печати. Конденсатор Си емкостью 18 пф устанавливается иа печатной плате между база.ми транзисторов Tt и Гз. в корпусе приемника размещена печатная плата, укрепленная на алюминиевой раме, и громкоговоритель тина 0,5ГД-21. ЛАоитаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса. Второй каскад усилителя ПЧ и детектор смонтированы на отдельной печатной плате в виде самостоятельного блока (ПЧД), закрытого латунным экраном. После настройки и проверки основных параметров блок ПЧД устанавливается на общую плату приемника. Схема расположения основных деталей па печатной плате показана на рис. З.ПЗ, а топографические схемы платы и блока ПЧД - па рис. З.П4 и З.П5. В приемнике Россия-301 применены те же узлы и детали, что и в приемнике Сокол-4 . Настройка приемника на частоту принимаемой радиостанции  Рис. З.П5. Топографическая схема печатной платы блока ПЧД приемника Россия-30Ь>. осуществляется с помощью блока конденсаторов переменной емкости КПЕ-5 емкостью 5-240 пф. Входные контура диапазонов ДВ и СВ намотаны на ферритовом стержне марки 400НН диаметром 8 мм и длиной 160 мм. Катущки контуров гетеродина ДВ, СВ, контуров ФПЧ и дросселя Др намотаны на трехсекционных каркасах и помещены в чашки из феррита марки 600НН. Катушки контуров гетеродина и входных цепей диапазонов КВ намотаны на гладких цилиндрических каркасах. Настройка контуров ДВ, СВ, ФПЧ и дросселя Др осуществляется подстроечными сердечниками из феррита марки 600НН, а контуров КВ - яз феррита марки ЮОНН. Намоточные данные катушек контуров приведены в табл. 3.16. Распайки выводов катушек контуров и контактов переключателя диапазонов показаны на рис. 3.116; 3.117. Трансформаторы НЧ Тр Тр2 но конструкции одинаковы. Сердечники их собраны из пластин пермаллоя марки 50Н типа Ш4, толщина набора 6 мм. Намоточные данные трансформаторов НЧ приведены в табл. 9.3 и 9.4. Кинематическая схема верньерного устройства изображена на рис. 3.118. В приемнике применены детали следующих типов: резисторы Rts - типа СПЗ-4-В, Ri6 - типа СПЗ-16, Ro - типа СТЗ-17, остальные резисторы типа ВС-0,125; конденсаторы Сг, d, Се, Cg, С12, С13, Cie, С20, Сгь С53 - типа КТ-1а, Сз, С?, Си, С17~типа КТ4-2; Сц, С,з-тина КЛС-1 С9, С22 -С25, С28, С30, С, Сзз, Сзо, Сз8, Сз9, Сц, Cis, С48, С50, Cti - типа К10-7в; С15, Сое, С32, С35 - типа ПМ-1; С27, Сгэ, Сз4, С37, С40, С44, С45, С/.е, С47, С49, Сб2 - типа К50-6; С42 - типа К10У-5; Cia, Cjs - блок КПЕ-5 с подстроечными конденсаторами CiB, Cir, Cjfl, Cic. Антенна МВ и Св  -- / 2 3 if 132 J 3 4 3 / *--о ч 3 ---- ---о 05 3 9 Иатушки fohmi/poe гс/пероди.ча r-of ЧО -OJ J о-
/О--V / 0<А /о Jo-\\.- о5 i с~--3 Натушрка ФПЧ -05 зо- Трансфоркаторо! НЧ тр, -ог 21:  ;о- J5 .го- * 3 О 5 Рнс. 3.116. Распайка выводов (вид снизу) катушек контуров и трпис:форматоров НЧ приемника Россия-301 . 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 [110] 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
