БЛОК КСДВ

В блок КСДВ (рис. 3.121) входят: барабанный переключатель диапазонов, на планках которого расположены катушки и конденсаторы входных контуров, усилителя ВЧ и гетеродина; узел магнитной антенны диапазонов ДВ и СВ и трехсекционный блок конденсаторов переменной емкости.

Катушки входных контуров диапазонов длинных и средних волн и соответствующие им катушки связи намотаны иа ферритовом стержне магнитной антенны МА.


КС, на олоке

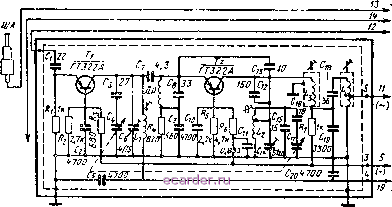

Рис. 3.120. Принципиальная схема блока УКВ приемника Океаи .

При работе приемника па длии1Ш1Х волнах катушки Li и Lz включаются последовательно, а при работе на средних волнах катушка £з замыкается накоротко.

Внешняя антенна подключается к входным контурам ДВ и СВ через конденсатор Сг.

Связь телескопической антенны с входными контурами KB автотрансформаторная, связь входных контуров ДВ, СВ и KB с базой транзистора Ti усилителя ВЧ трансформаторная.

БЛОК ВЧ-ПЧ

Усилители ВЧ и ПЧ тракта AM и усилитель ПЧ тракта ЧМ (рис. 3.122) выполнены по совмещенной схеме с использованием одних и тех же транзи сторов. Коммутация осутцествляется с помощью переключателя АМ-ЧМ, механически связанного с барабанным переключателем диапазонов.

В состав блока ВЧ-ПЧ входят: усилитель ВЧ тракта AM, кольцевой смеситель, гетеродин тракта AM. трехкаскадный усилитель ПЧ-АМ и четырехкаскадный усилитель ПЧ-ЧМ, а также детекторы AM и ЧМ сигналов.

Кроме того, на плате блока ВЧ-ПЧ установлен стабилизатор напряжения для питания блока УКВ, базовых цепей транзисторов усилителей ПЧ и гетеродина тракта AM. Резонансный усилитель ВЧ, работающий в диапазонах ДВ, СВ и KB, собран на транзисторе Т\ типа ГТ332А по схеме с общим эмиттером. На каждом диапа:дане параллельно эмиттерному резистору Rn через конденсатор Сг подключается дроссель высокой частоты Др блока КСДВ, с по-



ll ll


A Hi- I



,19о-

.ISO -о/

Fjo-st--

ifo-

Г Ct8/30

R*100k n no

=r7 .y:]

--1-*-*- R; 7


7T8S-7

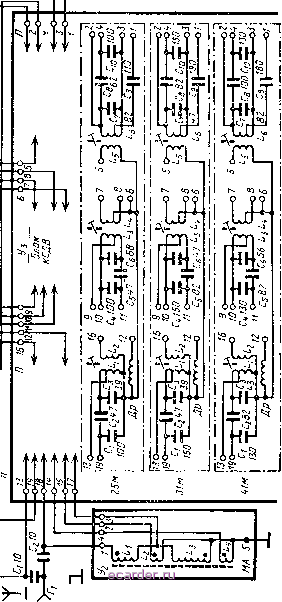

Рис. 3.121. Принципиальная схема блока КСДВ приемника Океан .
