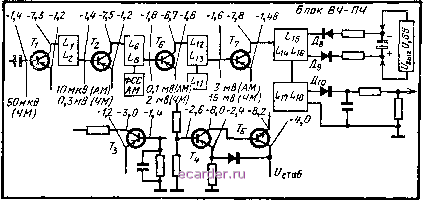

Слаботочка Книги мощью которого создается частотнозависимая отрицательная обратная связь, обеспечивающая равномерность коэффициента усиления каскада в пределах диапазона. Благодаря такой схеме в диапазонах ДВ и СВ увеличивается ослабление зеркальных и побочных каналов приема. С симметричной катущки связи Li напряжение сигнала подается на кольцевой смеситель, состоящий из четырех диодов Дь Дг, Дз, Дк типа Д9В, включенных по мостовой схеме. К одной из диагоналей диодного моста приложено напряжение гетеродина, а в другую с помощью симметричной катущки связи Ls включен контур Cg, Сю, L, настроенный на промежуточную частоту 465 кгц. Кольцевой смеситель обладает меньшим коэффициентом передачи, чем обычный смеситель на транзисторе, но обеспечивает эффективное подавление паразитных каналов приема. С емкостного делителя Cg, Сю напряжение ПЧ подается на базу первого каскада усилителя ПЧ AM тракта. Гетеродин AM тракта собран на транзисторе Тз типа ГТ322А по схеме индуктивной трехточки. Напряжение гетеродина к кольцевому смесителю подводится с помощью катушки связи L5 блока КСДВ. Первый каскад усилителя ПЧ тракта AM собран на транзисторе Гг типа ГТ322А, включенного по схеме с общим эмиттером. Нагрузкой его служит четырехконтурный ФСС. С последнего контура ФСС через емкостный делитель С25, Сге сигнал ПЧ подается иа базу второго каскада усилителя ПЧ-АМ, выполненного на транзисторе Те, типа ГТ322А по схеме с общим эмиттером. В коллекторную цепь этого транзистора последовательно включены полосовой фильтр ПЧ тракта ЧМ (11гСю, ii.iCss) и контур ПЧ 1иСззСз4 тракта AM. Напряжение ПЧ тракта AM через емкостный делитель Сзз, С34 и отвод катушки Li3 контура ПЧ тракта ЧМ подается на базу транзистора Г? - третьего каскада усилителя ПЧ-АМ. Третий каскад усилителя ПЧ-АМ собран на транзисторе Г7 типа ГТ322А, включенном по схеме с общим эмиттером. В коллекторную цепь его последовательно включены частотный детектор и фильтр ПЧ тракта AM. Напряжение на детектор AM сигнала снимается с катушки связи фильтра промежуточной частоты AM тракта. В качестве детектора AM сигнала используется диод Дю типа Д9В. Напряжение звуковой частоты через конденсатор С49 и делитель напряжения /?4з, Rtt, Rifi подводится к потенциометру Ri - регулятору громкости. Величина сопротивления резистора i?49 выбрана такой, что напряжение сигнала НЧ на входе усилителя НЧ при работе приемника на всех диапазонах остается одинаковым. В диапазоне УКВ блок ВЧ-ПЧ работает как усилитель ПЧ тракта ЧМ. В первом каскаде усилителя ПЧ-ЧМ работает транзистор Г]. Его база соединяется с выходом блока УКВ, а в коллекторную цепь включается полосовой фильтр Lid, LiC-i с емкостной связью (С5). Нагрузкой второго каскада усилителя ПЧ-ЧМ, выполненного на транзисторе Тг, также служит полосовой фильтр (LeCie, СаСз) с емкостной связью (Сц). Третий и четвертый каскады усилителя ПЧ тракта ЧМ собраны на транзисторах Те и Г, по совмещенной схеме, т. е. нагрузки в коллекторных цепях этих транзисторов (трактов ЧМ и AM) включены последовательно. В коллекторную цепь транзистора Г, включен дробный детектор ЧМ сигнала, собранный на двух диодах Дз и Дэ типа Д20 по симметричной схеме. С выхода дробного детектора напряжение сигнала звуковой частоты через цепочку частотной коррекции RisCn подается на переключатель АМ-ЧМ и затем на регулятор громкости. В блоке ВЧ-ПЧ автоматическая регулировка усиления применяется как в тракте AM, так и в тракте ЧМ. Система АРУ в тракте AM работает следующим образом. Напряжение сигнала на детектор АРУ Д7 типа ДЮЗ из коллекторной цепи транзистора Г, подается через цепочку Сц, Rss. Выпрямленное напряжение через фильтр кз2, С29, С27, Rzi подводится к базе и эмиттеру транзистора Те. При этом ток эмиттера этого транзистора снижается, а следовательно, уменьшается и падение напряжения на резисторе /?31 в цепи базы транзистора Гг и первого каскада усилителя ПЧ тракта AM. При этом тоа транзистора Га тоже падает, а значит, уменьшается падение папряжеиия па резисторе Rn в цепи эмиттера этого транзистора. С резистора Ru через фильтр RiCs напряжение АРУ подается на базу транзистора Ti - усилителя высокой частоты AM тракта. При снижении напряжения на базе транзистора Ti его ток эмиттера тоже уменьшается. Таким образом, прн увеличении сигнала на детекторе системы АРУ Д7 путем последовательного воздействия регулируются токи второго и первого каскадов усилителя ПЧ и усилителя ВЧ AM тракта. Для повышения эффективности работы системы АРУ в режиме AM параллельно первому контуру ФСС LsCis подключается цепь RzM, шунтирующее действие которой возрастает при уменьшении тока коллектора транзистора Ге. При работе блока в режиме ЧМ система АРУ действует так же, как и в режиме AM с той лишь разницей, что регулировкой охватывается еще усилитель ВЧ блока УКВ {Tl). Коллекторная цепь транзистора Ti питается напряжением, снимаемым с резисторов R30, Rsi в цепи эмиттера транзистора Ге. При напряжении коллектор-эмиттер транзистора Ti блока УКВ меньше 0,2 в его выходное сопротивление резко уменьшается и усиление каскада падает. Шунтирующая цепь R-ikUb схемы АРУ в режиме ЧМ отключена. Для повышения устойчивости работы приемника последние два каскада усилителя ПЧ, детекторы AM и ЧМ сигналов, а также детектор АРУ заключены в экран. Для обеспечения нормальной работы приемника прн глубоком разряде батарей применен стабилизатор напряжения питания. Он собран на транзисторах Ti типа МП41, Тъ типа МП37 и стабилитроне Де типа 7ГЕ2А-С. На выходе стабилизатора поддерживается постоянное напряжение 4 в при снижении напряжения источника питания до 6 в. От стабилизатора напряжения осуществляется питание базовых цепей транзисторов Ti блока УКВ, Гь Га, Ге, Г? блока ВЧ-ПЧ, а также коллекторных и базовых цепей транзисторов Гг преобразователя частоты блока УКВ и Гз гетеродина тракта AM. БЛОК УСИЛИТЕЛЯ НЧ Шестикаскадный усилитель низкой частоты (рис. 3.123) выполнен на 8 транзисторах. Предварительный двухкаскадный усилитель напряжения собран на транзисторах Ti и Гз по схеме с непосредственной связью по постоянному току. Режимная и температурная стабилизация этих каскадов осуществляется с помощью отрицательной обратной связи по постоянному току через резисторы Ri, R2, Ri. В цепь межкаскадиой связи транзисторов Гз и Гз включены элементы регуляторов тембра по низкой (з) и высокой (R2) звуковым частотам. Третий и четвертый каскады усилителей напряжения собраны па транзисторах Гз и Ti типа МП41, включенных по схеме с общим эмиттером. Пятый каскад собран на транзисторе Ts типа МП41 и транзисторе Тц типа МП37 структуры п-р-п. Оконечный выходной каскад собран па двух мощных транзисторах Тп и Гз типа П213Б по последовательной двухтактной бестрансформаторной схеме. Нагрузкой выходного каскада служит громкоговоритель 1ГД-4А с сопротивлением звуковой катутнки 8 ом. Последние четыре каскада усилителя НЧ охвачены частотнонезависимой отрицательной обратной связью, напряжение которой снимается с нагрузки усилителя НЧ и подается через резистор R20 иа эмиттер транзистора Гз. Температурная стабилизация режима работы оконечного каскада достигается с помощью терморезистора Rzi, включенного в цепь базового делителя напряжения фазоинверторного каскада. К выходу усилителя НЧ можно подключить внешний громкоговоритель (гнездо Гз) и малогабаритный телефон типа ТМ-4 (гнездо Гз). При подключении телефона громкоговоритель приемника автоматически отключается. Бестрансформаторные схемы усилителей НЧ очень чувствительны к иагруз ке, и случайное короткое замыкание нагрузки может привести к выходу из строя оконечных транзисторов, поэтому иодключешш телефона или внешнего -!,6 -0,8 Блок if к В  Ti -7,25 -Г,05  /OmkS 200-WOmkS f- 10,7мгц  БлокУН-l -0,8 -0,1 -1,9-0,7 -8,3 -3,8 . -0,15-0,6-4,2-0,>*-4,5 -9,0 -Ч,Ч -0,08-9,0 -%35  23мв 2Ъмв Б,5мВ I 1 ЪГ 2,1 в Рис. 3.124. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Океан . https://www.deznet.ru дезинфицирующие моющие средства. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 [114] 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
