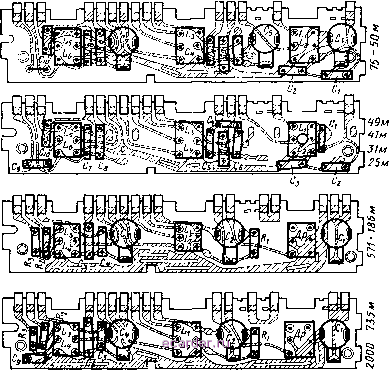

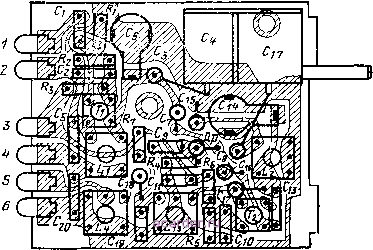

Слаботочка Книги громкоговорителя следует производить только с помощью спепиального разъема. Режимы работы транзисторов приемника приведены на рис. 3.124. КОНСТРУКЦИЯ И ДЕТАЛИ Корпус приемника выполнен из цветного ударопрочного полистирола. Шкала диапазонов ДВ и СВ проградуирована в килогерцах, а диапазона КВ - в мегагерцах. Ручки настройки приемника, регулятора громкости, регуляторов тембра по высоким и низким звуковым частотам расположены на передней панели, а ручка переключателя диапазонов - на правой стенке корпуса. Все органы управления приемника имеют соответствующие обозначения. Блок КСДВ МА  ППППГ] ппп  /Блок УНЧ Рис. 3.125. Схема расположения основных узлов и деталей на шасси приемника Океан . На верхней стенке корпуса находится ручка для переноски приемника и телескопическая антенна. На задней стенке установлена колодка с гнездами для подключения внешней антенны, дополнительной внеишей акустической системы, внешнего источника питания, телефона и магнитофона. В нижней части корпуса под крышкой на шасси закреплена кассета для размещения элемеггтов питания. В корпусе приемника размешены шасси я громкоговоритель, закрепленный на передней стенке. Конструкция приемника выполнена по функционально блочному принципу что позволяет производить его настройку поблочно, OclKJвoй конструкции является шасси, на котором размещены блоки УКВ, КС/Ш, ВЧ-ПЧ, УНЧ, а также верньерное устройство (рис. 3.125). Монтаж блоков выполнен на печатных платах. БЛОК УКВ Конструкция блока представляет собой отдельный узел, состоящий из печатной платы (рис. 3.126) и механизма настройки, закрепленного на литом основании, которое вместе с верхним алюминиевым экраном обеспечивает надежную экранировку блока. Настройка блока на принимаемую станцию осуществляется с помощью двухсекционного блока конденсаторов переменной емкости КПЕ-2 с воздугипым диэлектриком емкостью 2,2-16 пф, связанного с верньерным устройством.  Рис. 3.12b. Топографическая схема печатной платы блока УКВ приемника Океан .  Рнс. 3.127. Топографические схемы печатных плат контурных пла нок приемника Океан . Катушки контуров усилителя ВЧ и гетеродина намогалы на цилиндрических каркасах с шагом 0,3 мм, а катушки контуров ПЧ - на трехсекционных каркасах. Последние установлены в чашки из феррита марки ЮОНН диаметром 8,6 мм и заключены в медные экраны. РГастройка всех катушек контуров осуществляется подстроечньши сердечниками из феррита марки lOOHFi диаметром 2,8 мм и длиной 14 мм. Транзисторы Ti и установлены в специальных четырехкоитактных панельках. БЛОК КСДВ Блок состоит из барабанного переключателя, магнитной антенны и блока конденсаторов переменной емкости типа КПЕ-3. На планках переключа геля установлены контурные катушки, подстроечные коггденсаторы и элементы схемы каждого диапазона. Планки изготовлены из фольгированного гетинакса. Топографические схемы контурных планок показаны на рис. 3.127. Катушки контуров намотаны на каркасах из попистирола. Настройка их осуществляется с помощьго подстроечиых сердечников диаметром 2,8 мм и длиной 14 мм. Сердечники катушек гетеродина ДВ и СВ изготовлеггы из феррита марки 600НН, а входных и гетеродина КВ - из феррита марки ЮОНН. Магнитная антенна представляет собой ([зорритовый сердечник марки 400НН диаметром \0 мм и длиной 200 мм, на котором намотаны катушки входных контуров диапазонов ДВ и СВ. Намоточные данные катушек контуров приведены в табл. 3.17. Настройка на частоту принимаемой станции осуществляется с помощью трехсекционного блока конденсаторов переменной емкости типа КПЕ-3 с воздушным диэлектриком емкостью 10-430 пф. БЛОК ВЧ-ПЧ На печатной плате этого блока ВЧ ПЧ (рггс. 3.128) размещены узлы и детали усилителя ВЧ, гетеродина тракта AM, усилителей ПЧ трактов AM и ЧМ, детекторов сигналов AM и ЧМ, а также переключателя АМ-ЧМ, механически связанного с ручкой переключателя диапазонов. Катушки контуров.ПЧ тракта .4М намотаны иа трехсекциоггпых каркасах, каждый из которых помещен в ферритовые чашки марки 600НН диаметром 8,6 мм, а катушки контуров ПЧ трагста ЧМ установлены в чашках из феррита марки ЮОНН и закрыты медными экранами. Настройка катушек контуров осуществляется подстроечными сердечниками диаметром 2,8 мм, длиной 14 мм из материала марки 600НН (тракт AM) и ЮОНН (тракт ЧМ). Распайка выводов катушек коггтуров показана на рис. 3.129. Все транзисторы блока ВЧ-ПЧ установтены на специальных контактных панельках. БЛОК УСИЛИТЕЛЯ НЧ На печатной плате блока УНЧ (рис. 3.130) размегцены все узлгл и детали усилителя НЧ. Для улучнгения условий охлаждения окоггечггые транзисторы усилителя установлены на радиаторах. Кинематическая схема верньерного устройства приемника Океан изображена на рис, 3.131. В приемнике Океан применены детали следующих типов. Блок УКВ. Резисторы Ri-i?7 типа ВС-0,125; конденсаторы С2С5, Сэ - Си, Ci9 типа К10-7в; С,- типа КД-16; Се, Си типа КПК-МП; С С,? - типа КПЕ-2 емкостью 2,2- 16 пф; Сз, С,С8, С12С13, C15C16, Cis - типа КТ-1а. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 [115] 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
