Продолжение

Нанменовагше катушек

g <и

Номера

Марка и диаметр

Число

Индуктив

ВЫВОДОВ

провода, мм

витков

[ЮСТЬ,

нкгч

Коллекторная КВ4 . Катушка связи . . .

1-2-3 4-5-6

ПЭЛШО 0,14 ПЭЛШО 0,1

7,5+14,5 2+2

6,0+10%

Гетеродинная КВ4 Катушка связи . . .

3-4-5 1-2

ПЭЛШО 0,14 ПЭЛШО 0,1

3+17,5 4

5,2+10%

Вход ая КВЗ .... Катушка связи . . .

1-2-3 4-5

ПЭЛШО 0,14 ПЭЛШО 0,1

11,5+5,5 2,5

4,0+10%

Коллекторная КВЗ Катушка связи . . .

1-3-3 4-5-6

ПЭЛШО 0,14 ПЭЛШО 0,1

7,5+10,5 4

3,85+10%

Гетеродинная КВЗ . Катушка связи . . .

Ц Lb

3-4-5 1-2

ПЭЛШО 0,14 ПЭЛШО 0,1

2,5+11,5 2

2,78+10%

Входная КВ2 .... Катушка связи . . .

1-2-3 4-5

ПЭЛШО 0,2 ПЭЛШО 0,1

9+4 2

2,45+10%

Коллекторная КВ2 . Катушка связи . . .

L3 L,

1-2-3 4-5-6

ПЭЛШО 0,2 ПЭЛШО 0,1

4,5+8,5 2+2

2,45+10%

Гетеродинная КВ2 Катушка связи . . .

L, Lb

3-4-5 1-2

ПЭЛШО 0,2 ПЭЛШО 0,1

3+9,5 3

2,2 + 10%

Входная КВ1 .... Катушка связи . . .

1-2-3 4-5

ПЭЛШО 0,2 ПЭЛШО 0,1

7,5+3,5 1,5

1 ,4+10%

Коллекторная КВ1 . Катушка связи . . .

L3 Ц

1-2-3 4-5-6

ПЭЛШО 0,2 ПЭЛШО 0,1

6,5+4,5 4

1,5+10%

Гетеродинная КВ1 . . Катушка связи . . .

3-4-5 1-2

ПЭЛШО 0,2 ПЭЛШО 0,1

3+6,5 2

1,15+10%

Антенная СВ . . . . Катунгка связи . . .

L, L2

1-2 3-4

ЛЭШО 10x0,07 ПЭЛШО 0,18

47 5

200+10%

Антенная ДВ .... Катушка связи . . .

Ls Ц

6-5 7-8

ПЭВ-2 0,18 ПЭЛШО 0,18

160 12

560+10%

БЛОК ВЧ-ПЧ

Коллекторная ФПЧ-ЧМ-1.......

1-2-3

ПЭВ-2 0,2

12+6

5,0+10%

Базовая ФПЧ-ЧМ-1 .

1-2-3

ПЭВ-2 0,2

1 + 17

6,0+10%

Согласующая КДС . Катушка связи . . .

4-5 1-2 2-3

ПЭВ-2 0,1 ПЭЛШО 0,1

24X3 6x3 (в два провода)

117 + 10%



Продолжение

Наименование катушек

га X т

Номера выводов

Марка и диаметр провода, мм

Число витков

Индуктивность, мкгн

ФСС-1 .......

1-2-3

ЛЭ 5x0,06

62+31

230+10%

ФСС-2.......

ЛЭ 5x0,06

31x3

230+10%

ФСС-3.......

ЛЭ 5x0,06

31X3

230+ 10%

ФСС-4 .......

ЛЭ 5x0,06

31x3

230+10%

Коллекторная ПЧ-АМ ........

ПЭВ-2 0,1

24x3

117+10%

Базовая ПЧ-ЧМ-2

1-2-3

ПЭВ-2 0,2

1 + 17

6,0+10%

Коллекторная ФПЧ-ЧМ-2.......

1-2-3

ПЭВ-2 0,2

12+6

5,0+10%

Коллекторная ПЧ-ЧМ-3.......

1-2-3

ПЭВ-2 0,2

12+6

5,0+10%

Базовая ПЧ-ЧМ-3 . .

1-2-3

ПЭВ-2 0,2

1+17

6,0+10%

Коллекторная ДД . . Катушка связи . . . Катушка ДД ....

Lib Li,

1-2-3 5-4 1-2 2-3

ПЭЛШО 0,18 ПЭВ-2 0,2 ПЭВ-2 0,2

6+12

3x3 9 (в два провода)

5,0+10%

Катушка детектора

ПЧ-АМ......

Катушка связи . , .

Lu Lis

3 4

ПЭВ-2 0,1 ПЭЛШО 0,1

23X3 24x3

117 + 10%

Блок КСДВ. Контурная планка ДВ: резисторы Ri - Rs - nna ВС-0,125; конденсаторы Ci, Сг, С4 - типа КПК-МП; Сз, Сз - типа КТ-1а; Се -типа КСО-1;

контурная планка СВ: резисторы Ri - R3 типа ВС-0,125; конденсаторы С,-Сз -типа КПК-МП, Ci -типа КТ-1а; С.5 - типа КСО-1;

контурная планка КВ5; конденсаторы С С2, С4, С5, Cs - Сю - типа КТ-1а; Сз, Се, Ст-типа КПК-МП;

контурные планки КВ4 - КВ1: конденсаторы С, - Сю - типа КТ-1а.

Блок ВЧ-ПЧ: резисторы Ri - Ru, /?4з - - типа ВС-0,125, /?42 - типа СПЗ-16; конденсаторы С4, Сз, С7, Сю, Ci Сю, С21, Саз, С24, С30, С32, С35, Си, С43, С45 - C4S, Сб4. С55 - типа КТ-1а; Ci, С2, Сз, Се, Cs, Сю - С13, Cis, С26 - С28, С31, Сз1, Сзе, С37, С39, С40, С49, С51, C,i2 типа К10-7в; Сэ, С33, С42 типа ПМ-2; Ci5, С20, С22, С25 типа КСО-1; С29, Сзз, Сц, С50, С53 типа К50-6.

Блок усилителя НЧ: резисторы Ri - Ra, Ru - Ris, R20 - R23, Rzb, /26 -типа ВС-0,125, /?,з - типа СТ1-17, /?24 -типа СТЗ-17; /?i9 -типа СПЗ-16; конденсаторы Сь Сг, С4, Cg, Сю-Си, Cje, C17 типа - К50-6; Сз, С5 - типа БМ-2; С7 -С9 -типа МБМ-160; С.з - типа КТ-1а.



На шасси установлены следующие детали: резистор Ri - типа СПЗ-4в, R2 и Rz - типа СПЗ-4а, Ri - типа ВС-0,5; конденсаторы Ci - С4-типа КТ-1а, Съ - блок КПЕ-3, лампы накаливания Jit и Ла - типа МН-2,5.

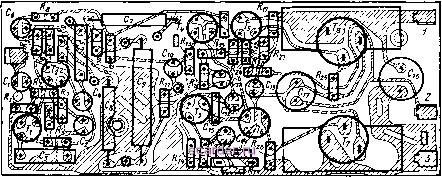

Рис 3.130. Топографическая схема печатной платы блока усилителя НЧ приемника Океан .

Хо указатепр f50 г-

Указатели

I / * настро

II / X

Ось руч/<и юйка

2ват.-

/ Шкив


Рис. 3.131. Кинематическая схема верньерного устройства приемника Океан .
