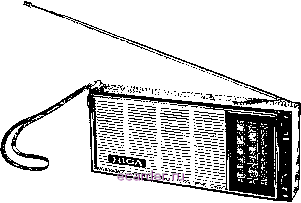

Слаботочка Книги  Рис. 3.142. Р И Г А-302 (Выпуск 1969 г.) ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Радиоприемник Рига-302 (рис. 3.142) представляет собой супергетеродин 111 класса переносного типа, собранный на 9 гран.зисторах и 4 полупроводниковых диодах. Радиоприемник предназначен для приема paдvювpиaтeльныx станций с амплитудной модуляцией в диапазонах длинных и средних волн и с частотной модуляцией в диапазоне УКВ [4,36-4,11 м (65,8-ь73,0 Мгц), модель А]. Прием станций в диапазонах ДВ и СВ осуществляется на встроенную магнитную антенну, а в диапазоне УКВ - иа штыревую телескопическую антенну. Максимальная чувствительность при выходной мощности 50 мет: на длинных волнах ........ на средних волнах ........ на УКВ ............. Реальь-ая чувствительность: на длинных волнах ........ на средних волнах ........ на УКВ............. Избирательность по соседнему каналу: на длинных волнах ........ на средних волнах ........ Усредненная крутизна ската резонансной характеристики в диа[шзоне УКВ в интервале ослабления сигнала от 6 до 26 об не менее ............. Промежуточная частота....... тракта AM............ тракта Ч.М............ Ослабление зеркального канала: на длинных волнах ........ 400 мкв/м 300 мкв/м 30 мкв/м 1,5 мв/н 0,9 мв/м 35 мкв/м не менее 36 дб не менее 30 дб 0,2 дб/кгц 465 ±2 кгц 10,7±0,1 Мгц не менее 46 дб 90800� на средних волнах......... не менее 26 дб на УКВ . ...... . . . . не менее 22 дб Действие АРУ; при изменении сигнала на входе приомии ка на 26 дб соответствующее изменение сигнала на выходе приемника .... не более 4 дб Полоса воспроизводимых звуковых частот: в диапазонах ДВ и СВ....... 300-3 500 гц в диапазонах УКВ........ 300-7 000 гц Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника ие более 6% 150 мет Ток, потребляемый приемником при отсутствии сигнала........... не более 10 ма Источник питания: шесть элементов типа 316 Напряжение питания......... д д Работоспособность приемника сохраняется при снижении напряжения питания ... доЗ в Длительность работы приемника от одного комплекта батарей типа 316 при средней громкости............ не менее 20 час Габаритные размеры......... 220X100X48 мм Масса.............. 800 г ПРИНЦИПИАЛЬНАЯ СХЕМА УСИЛИТЕЛЬ ВЧ И ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ ТРАКТА ЧМ Тракт ЧМ приемника не имеет резонансной входной цепи (рис. 3.143). Телескопическая антенна в диапазоне УКВ включена в эмиттерную цепь транзистора Ti усилителя ВЧ через конденсатор Са. Усилитель ВЧ собран на транзисторе Т, типа ГТ322А по схеме с общей базой. В коллекторную цепь транзистора Tl включен резонансный контур LiCjCaCio- Напряжение сигнала с контура через конденсатор Сп поступает па эмиттер преобразователя частоты. Преобразователь частоты диапазона УКВ выполнен на транзисторе Гг типа ГТ322А по схеме с совменгенным гетеродином. В коллекторную цепь транзистора 72 включен полосовой фильтр ПЧ тракта ЧМ с комбинированной (индуктивно-емкостной) связью LiiCsi. С катушки связи Lis напряжение сигнала ПЧ подается иа вход усилителя ПЧ. В режиме приема AM сигналов транзисторы 7 i и Т не работают (их эмиттерные цепи от схемы отключаются). ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН ТРАКТА AM, УСИЛИТЕЛИ ПЧ ТРАКТОВ ЧМ И AM, ДЕТЕКТОРЫ При работе в диапазоне УКВ транзистор Тз является первым каскадом усилителя ПЧ. Он собран на транзисторе 7 з типа ГТ322А по схеме с общей базой. В коллекторную цепь этого транзистора включен полосовой фильтр с комбинированной связью Lis, С37. С катушки связи L20 второго контура фильтра напряжение сигнала поступает на эмиттер транзистора 7 4 второго каскада усилителя ПЧ. В режиме AM (в диапазонах ДВ, СВ) транзистор 7 з используется как преобразователь частоты с совмещенным гетеродином. При этом с помощью переключателя диапазонов выводы транзистора Гз коммутируются таким обра- зом, что сигнал со входной цепи поступает на базу транзистора Гз. Катушки входной цепи диапазонов ДВ и СВ Lj, L3 и соответствующие им катушки связи Lb, L/, намотаны на ферритовом стержне магнитной антенны. При работе на длинных волнах катушки Ls и L5 включены последовательно, а на средних волнах катушка L5 замыкается накоротко. Катушки связи контуров гетеродина Ls и Lii диапазонов СВ и ДВ подключаются к эмиттеру транзистора Гз, а в его коллекторную цепь включаются последовательно катушки связи контуров гетеродина Lg или L12 и полосовой фильтр с внешяеемкостной связью, настроенный на промежуточную частоту 465 кгц. При работе в диапазоне УКВ (в режиме ЧМ) транзистор Г4 типа ГТ322А является вторым каскадом усилителя ПЧ, а при работе в режиме AM - первым каскадом усилителя ПЧ. В режиме ЧМ каскад включается по схеме с общей базой, а в режиме AM - по схеме с общим эмиттером. Блокировка базовой цепи транзистора Г4 для сигнала ЧМ осуществляется с помощью конденсатора С42 емкостью 1000 пф. В коллекторную цепь транзистора Г4 включены последовательно фильтры ПЧ трактов ЧМ и AM: L21C44, LgCib, настроенные соответственно на частоты 10,7 Мгц и 465 кгц. В режиме ЧМ напряжение сигнала ПЧ с катушки связи L22 поступает на эмиттер транзистора Гз, а в режиме AM с катушки связи L30 - на базу этого транзистора. При работе в диапазоне УКВ (в режиме ЧМ) транзистор Гз типа ГТ322А является третьим каскадом усилителя ПЧ, а при работе на ДВ, СВ - вторым каскадом усилителя ПЧ. В режиме ЧМ он включен по схеме с общей базой, а в режиме AM - по схеме с общим эмиттером. В коллекторную цепь транзистора Гз включены последовательно фазовращающий трансформатор частотного детектора и резонансный контур L31C50 с катушкой связи L32, напряжение сигнала с которой подается на диод Дз типа Д9В амплитудного детектора. Частотный детектор выполнен на диодах Д4 и Дь типа Д20 по схеме симметричного дробного детектора. Напряжение звуковой частоты через цепь коррекции предыскажений Л24, Сд подается на переключатель диапазонов и через него на потенциометр регулятора громкости 25. С детектора AM сигнала напряжение звуковой частоты подводится к регулятору громкости через фильтр Сзе, Rig, Сзз и переключатель диапазонов. Для обеспечения работы детектора AM сигнала в режиме с малыми нелинейными искажениями на диод Дз подается напряжение, возникающее на резисторе le за счет эмиттерного тока транзистора Г5, Для автоматической регулировки усиления (АРУ) используется постоянная составляющая тока диода Дз, с помощью которой регулируется ток базы транзистора Г4. Система АРУ в диапазонах ДВ, СВ работает следующим образом. Постоянная составляющая тока AM детектора Дз через фильтр RuCio поступает на базу транзистора Ti и снижает величину напряжения смещения на его базе. При этом уменьшаются эмиттерный и коллекторный токи этого транзистора. Вследствие уменьшения эмиттерного тока падает усиление первого каскада усилителя ПЧ тракта AM. Для обеспечения более глубокой автоматической регулировки усиления пара.ялельно первому контуру полосового фильтра C33L26 подключен диод Д1 типа Д20. Для изменения величины напряжения смещения на диоде Д1 используется падение напряжения на резисторе Rn, включенном в коллекторную цень регулируемого транзистора Г4. При уменьшении коллекторного тока этого транзистора полярность напряжения, приложенного к диоду Дь меняется на обратную, диод отпирается и шунтирует контур i-seCss- УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель НЧ собран на транзисторах Ге, Г? и Гз, Гд. Усилитель напряжения и фазоинверсный каскады работают на транзисторах Ге типа МГТ108Б и Г7 типа МГТ108В по схеме с непосредственной связью. Стабилизация режимов работы этих каскадов осуществляется с помощью отрицательной обратной связи по постоянному току. В коллекторную цепь транзи- 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 [122] 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
