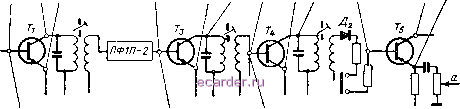

Слаботочка Книги на коротких волнах ........ . Промежуточная частота........ Действие АРУ: при изменении сигнала на входе приемника на 26 дб изменение напряжения на выходе приемника . . . Полоса воспроизводимых звуковых частот. Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления радиолы не более 6% Источник питания; шесть элементов типа 373 ( Марс ) или Сатурн Напряжение питания.......... Ток, потребляемый приемником при отсутствии сигнала............ Работоспособность приемника сохраняется при снижении напряжения батареи питания ................ Длительность работы приемника при средней громкости от одного комплекта элементов 373 ............. Ток, потребляемый электродвигателем ДРВ-0,1.............. Мощность, потребляемая электродвигателем ДРВ-0,1.............. Габаритные размеры .......... Масса.............., не менее 12 дб 465 кгц не более 6 дб 300-3 500 гц 250 мет не более 12 ма до 4,0 в 100 час не более 83 ма не более 0,75 вт 275.x 165x85 мм 3,0 кг ПРИНЦИПИАЛЬНАЯ СХЕМА ВХОДНАЯ ЦЕПЬ Катушки входных контуров длинных и средних волн размешены на ферритовом стержне встроенной магнитной антенны МА (рис. 3 150). В диапазонах коротких волн для приема используется штыревая телескопическая антенна. Входные контуры с базой транзистора Tt имеют индуктивную связь, а с наружной антенной - емкостную, на диапазонах ДВ и СВ через конденсатор С?, а иа КВ наружная и штыревая антенны подключаются через конденсаторы С? и Съв- ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН Преобразователь частоты собран на транзисторах типа ГТ309 по схеме с отдельным гетеродином (7, - смеситель, - гетеродин). Гетеродин выполнен по схеме индуктивной трехточки. Оптимальное условие преобразования частоты обеспечивается при напряжении гетеродина иа эмиттере транзистора Т, в диапазонах ДВ и СВ 90-130 мв, в поддиапазонах КВ 1 и КВ 11 - 80-120 мв. Нагрузкой смесителя служит пьезокерамический фильтр (ПКФ) типа ПФ1П-2, который обеспечивает избирательность приемника по соседнему каналу. Для согласования выходного сопротивления транзистора Ti с низким входным сопротивлением ПКФ применен одноконтурный фильтр ПЧ LnC , с полосой пропускания 25-30 кгц на уровне -3 дб. Максимальная чувствительность приемннк,а по промел<уточпой частоте с базы транзистора Т, составляет 1-3 мкв при выходном папряже1шн на нагрузке усилителя НЧ 200 мв. УСИЛИТЕЛЬ ПЧ и ДЕТЕКТОР Двухкаскадный усилитель промежуточной частоты собран на транзисторах Тз и Ti типа ГТ309, первый из них группы Е, а второй - группы В. Оба каскада усилителя ПЧ выполнены по резонансной схеме. Нагрузкой транзисторов служат одноконтурные фильтры ПЧ L19C2S и /-гхСзг. Ширина полосы пропускания первого контура 16-20 кгц, второго 40- 45 кгц на уровне -3 дб. Детектор приемника выполнен на диоде Лг типа Д9В. Малый коэффициент нелинейных искажений при наибольшем коэффициенте передачи детектора достигается подборо.м величины напряжения смещения на диоде при заводской регулировке. Напряжение смещения снимается с переменного резистора Ri< включенного в цень эмиттера транзистора Ti второго каскада усилителя ПЧ. Нагрузкой детектора служит входное сопротивление каскада, выполненного по схеме эмиттерного тювторителя на транзисторе 7 5 типа ГТ309В. Применение в схеме приемника эмиттерного повторителя позволяет создать высокоомную нагрузку для детектора и звукоснимателя электропроигрывателя и улучшить работу АРУ. Нагрузкой эмиттерного повторителя служит переменный резистор R26, с которого через разделительный конденсатор do напряжение подается на первый каскад усилителя НЧ. Для обеспечения устойчивой работы приемника при сохранении высокой чувствительности и малых габаритах печатной платы второй каскад усилителя ПЧ и детектор полиостью экранированы. Для автоматической регулировки усиления используется постоянная составляющая тока коллектора транзистора Тв каскада эмиттерного повторителя, с помощью которой регулируется базовый ток транзистора Тз первого каскада усилителя ПЧ. Напряжение АРУ снимается с коллектора транзистора Ть и подается через делитель напряжения Ru, R12 и R13 на базу транзистора Гз. Кроме того, для более эффективной работы АРУ при больших сигналах на входе контур ТСц, стоящий в коллекторной цепи транзистора Ту, зашунтирован диодом Ль УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель НЧ выполнен на транзисторах Те, Tj, Гз и Тс,. Первый каскад усилителя НЧ выполнен на транзисторе Те типа МП41 по реостатной схеме с активной нагрузкой (/зо-Ь/гэ). Второй каскад усилителя НЧ работает на транзисторе T типа МП40, в коллекторную цепь которого включен согласующий трансформатор Тр\. Выходной каскад усилите/ч НЧ собран на транзисторах Гз и Тд типа 1Т403 А по двухтактной схеме и paf этает в режиме усиления класса АВ. Температурная стабилизация выходного каскада обеспечивается терморезисторами Rз и Ri2- Два последних каскад.а усилителя НЧ охвачены часготнозависимой отрицательной обратной связью, напряжение которой снимается со вторичной обмотки выходного трансформатора Грз и через цепочку Съз, Сы, R33 подается иа базу транзистора Тт. Для устранения фазового сдвига на высоких частотах и коррекции частотной характеристики применены конденсаторы С49, С50 и С52. Все каскады приемника имеют режимную и температурную стабилизацию, что обеспечивает надежную работу приемника в интервале температур от - 10 до +45° С. Режимы работы транзисторов указаны на рис. 3.151. В радиоле предусмотрена возможность подключения малогабаритного телефона типа ТМ-2М. При включении телефона громкоговоритель автоматически отключается. 13 Зак. 5G7 385 КОНСТРУКЦИЯ и ДЕТАЛИ Перенсгсная радиола Мрия разработана на базе узлов и деталей приемника Спорт-2 . Корпус радиолы выполнен из ударопрочного полистирола. Ручки настройки приемника и переключателя диапазонов расположены на правой боковой стенке корпуса, ручки регулятора громкости с выключателем питания и переключателя рода работы (на два положения- приемник - звукосниматель), а также гнезда для подключения наружной антенны А, телефона А и внешнего источника питания Гз расположены на левой стенке корпуса. На верхней стенке корпуса под крьипкой расположена панель электропроигрывающего устройства, на которой находятся звукосниматель, диск для -0,7 -S,S -Ц5 -f;2 - 7,3 -3,8 -3,6 -7,2 -3,1 из мкв f 30 мкб иООбОО мкд -7 -ЗВ  -0,3 -2,5-0,15 -bif -1,3 -0.1 -9 -0,058 Трг I Гр  20 г 30 Мб  Гетеродин -3 1,f2B (200 Мб) Рис. 3. 151. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления радиолы Мрия . установки грамофонвых пластинок, переключатель числа оборотов диска электропроигрывателя на четыре положения (78, 45, 33,3 об1мин и 0) и штыревая телескопическая антенна. На задней стенке корпуса, под крышкой, находится специальный отсек для установки источника питания (тпести элементов 373.) Монтаж радиолы выполнен на печатной плате, изготовленной из фольгированного гетинакса. Схема расположения узлов и деталей на печатной плате показана на рис. 3.152. Печатная плата, магнитная антенна, регулятор громкости, верньерное устройство крепятся на алюминиевой раме-шасси. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 [127] 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
