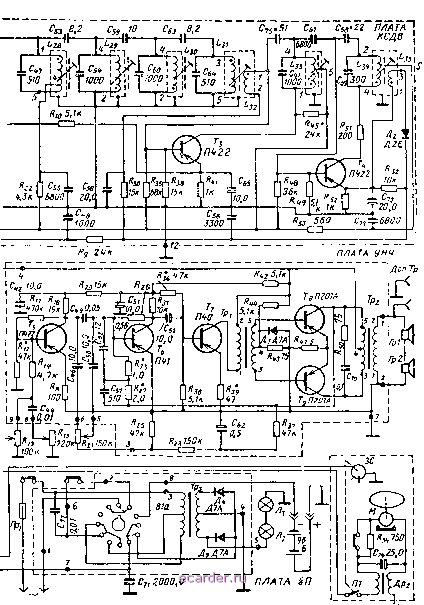

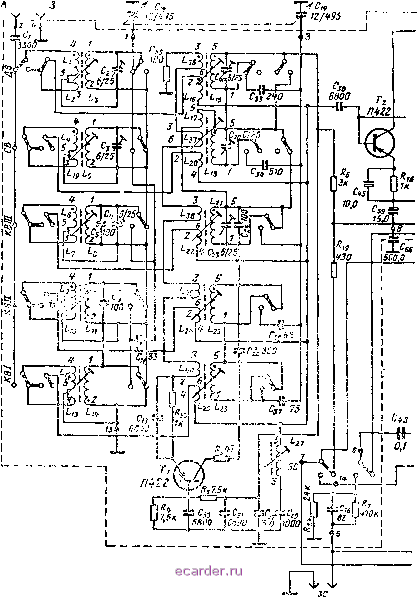

Слаботочка Книги  Рис. 1.26.Принципиальнэя схема радиолы Переключатель диапазонов  панель эт in/zzoa Эфир-М (выпуска 1966 г.). установлен в положение ДВ. на длинных волнах........ не менее 40 дб на средних волнах........ не менее 30 дб на коротких волнах........ не менее 14 дб Промежуточная частота....... 465 кги, Действие АРУ; при изменении сигнала на входе приемника на 40 дб изменение сигнала на выходе приемника не более...... 10 (Эб Полоса воспроизводимых звуковых частот: при приеме радиовещательных станций. 100-4 ООО гц при воспроизведении грамзаписи . . . 100-10 000 гц Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления не более 5% .... 500 жвт Источник питания: шесть элементов типа 373 ( Марс ), Сатурн или сеть 50 гц 127, 220 в Напряжение питания......... 9 Ток, потребляемый приемником при отсутствии сигнала...........не более 16 ма Мощность, потребляемая от сети неременного тока............не более 3,5 от Работоспособность приемника сохраняется при снижении напряжения батарей питания ............... до 4 S Длительность работы приемника при средней громкости от одного комплекта элементов 373 ............ 200 час Чувствительность с гнезд звукоснимателя при номинальной мощности......не хуже 150 мв Мощность, потребляемая электродвигателем .............. 700 мет Габаритные размеры........ 500X280x330 Масса.............. 15 кг ПРИНЦИПИАЛЬНАЯ СХЕМ Радиола Эфир-М представляет собой модернизированную модель радиолы Эфир . В результате модернизации изменены границы поддиапазонов коротких волн, увеличена выходная мощность и улучшено качество звучания радиолы благодаря применению громкоговоригелей типа 1 ГД-28. При серийном производстве в схему радиолы Эфир-М были внесены некоторые изменения, поэтому в книге приведены две ее схемы. Отличия радиолы Эфир-М (выпуска 1964 г.) от радиолы Эфир состоят в следующем (риг. 1.25): 1. В выходном каскаде применены транзисторы тина П201А, позволившие увеличить номинальную выходную мощность до 500 мет. 2. В выходном каскаде для стабилизации рабочей точки применен диод Дз тина Д7Б. 3. Из блока питания исключен стабилизирующий транзистор. 4. В блоке питания радиолы применен двухполунериодный выпрямитель, собранный на диодах Д1 и Дз типа Д7Б. 5. Введена подсветка шкалы при питании радиолы от сети переменного тока. Отличия радиолы .Эфир-М (выпуска 1966 г.) от радиолы Эфир-М (выпуска 1964 г.) состоят в следующем (рис. 1.26): 1. Для упрощения схемы коммутации применена трансформаторная связь 1 2 3 4 5 6 7 8 9 10 11 12 [13] 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
