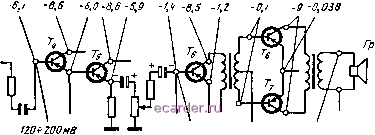

Слаботочка Книги Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления не более 8% 500 жег Источник питания: шесть элементов тина 373 ( Марс ) или Сатурн Напряжение питания......... 9 в Ток, потребляемый при отсутствии сигнала не более 16 на Работоспособность приемника сохраняется при снижении напряжения батареи питания .............. до 4,5 в Длительность работы приемника при средней громкости от одного комплекта элементов 373 ............ 100 час Чувствительность усилителя НЧ со входа звукоснимателя........... не менее 250 мв Входное сопротивление усилителя НЧ со входа звукоснимателя........не менее 350 ком Мощность, потребляемая электродвигателем типа ДРВ-0,1......... не более 0,75 вт Габаритные размеры......... 290X210X117 мм Масса............... 4,1 кг ПРИНЦИПИАЛЬНАЯ СХЕМА ВХОДНАЯ ЦЕПЬ Катушки входных контуров длинных Ls и средних Lz воли и соответствующие им катушки связи Li и Li намотаны на ферритовом стержне магнитной антенны (рис. 3.164). При работе на диапазоне длинных волн катушки Ls и L2 соединяются последовательно, а на средних волнах катушка Ls замыкается накоротко. Связь входных контуров с базой транзистора Ti преобразователя частоты - индуктивная. Наружная антенна к входным контурам подключается через конденсатор Ст. ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН Преобразователь частоты собран на транзисторе Ti типа ГТ309В по схеме с совмещенным гетеродином. Гетеродин работает по схеме индуктивной трехточки. Напряжение гетеродина подается на эмиттер, а напряжение входного сигнала - иа базу транзистора Ti. В коллекторную цепь преобразователя частоты включен трехконт)рпый фильтр сосредоточенной селекции (ФСС) с полосой пропускания 8-9 кгцнл уровне -6 дб. ФСС с базой первого каскада усилителя ПЧ имеет слабую трансформаторную связь. Максимальная чувствительность приемника по промежуточной частоте с базы транзистора 7 i 2-3 мкв при выходном напряжении на нагрузке усилителя НЧ 0,61 в. УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР Двухкаскадный усилитель ПЧ собран на транзисторах Тз и Ts типа ГТ309В, включенных по схеме с общим эмиттером. Оба каскада собраны по резонансной схеме, в коллекторные цепи их включены широкополосные контуры LisCie и L14C34. Полоса пропускания первого контура на уровне -6(96 20-22 кгц, а второго 40-45 кгц. Нагрузкой второго каскада усилителя ПЧ служит детектор, собранный на диоде Д1 типа Д9В. о со г Lti -Ji-- С26 In ГМ ! Д9в  Рис, 3.164. Принципиальная схема радиолы Бригантина . Нагрузкой детектора по переменному току служит резистор Ris П-образ-ного фильтра, резистор Rn в цепи АРУ и высокое входное сопротивление усилителя НЧ. Для уменьшения нелинейных искажений и создания задержки АРУ на диод детектора подается отрицательное напряжение смещения, образующееся за счет эмиттерного тока транзистора Гз. Для автоматической регулировки усиления используется постоянная составляющая тока диода Ди с помощью которой регулируется базовый ток транзистора Гг. Напряжение АРУ снимается с нагрузки детектора и через резистор Rn подается в базовую цепь транзистора Гг. Для обеспечения высокой чувствительности приемника при глубоком разряде батарей источника питания (до 30%) напряжение смещения базовых цепей транзистора Ti преобразователя частоты и транзисторов Гг и Гз усилителя ПЧ стабилизировано при помощи селенового диода Дг тина 7ГЕ2А-С, имеющего опорное напряжение 1,5±0,1 в. Кроме того, применение опорного диода повышает температурную стабильность преобразователя и усилителя ПЧ, так как с ростом температуры опорное напряжение диода понижается, следовательно, уменьшается и смещение на базах транзисторов Ti - Гз, препятствуя увеличению коллекторного тока этих транзисторов. УСИЛИТЕЛЬ НЧ Трехкаскадный усилитель низкой частоты собран на пяти транзисторах Ti - Та- Для обеспечения высокого входного сопротивления (примерно 500 ком) и малого уровня собственных шумов предварительный каскад усилителя НЧ выполнен на двух транзисторах Г4 и Г5 типа МП40, включенных по схеме с общим коллектором. .2S -5,2-1.1 2тЗнкв -0,8 -0,5-6,0 -1,3 -1,1 -5,33  3060мкв 0,8 т 1,5 к в  laoizoOMS 1,вв(570м8) Рис. 3.165. Режимы работы транзисторов по постояному току и уровни напряжения сигнала в тракте усиления радиолы Бригантина . Регулировка громкости осуществляется переменным резистором Rn путем изменения напряжения сигнала, снимаемого с резистора Ri эмиттерной нагрузки транзистора Ть предварительного каскада усилителя НЧ. Регулировка 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 [133] 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
