тембра высоких частот производится резистором Ri. Резистор Rm служит для уменьшения искажений, вносимых цепочкой регулятора тембра R19C2S.

Предоконечный каскад усилителя НЧ - фазоинверсный, работает на транзисторе Те типа МП41. В коллекторную цепь его включен согласующий трансформатор Tpt. Выходной каскад усилителя НЧ собран на транзисторах Ti и Те типа ГТ402Б по двухтактной схеме, работающей в режиме усиления класса АВ с небольшим начальным смещением. Для согласования выходного каскада с нпзкоомным громкоговорителем типа 1ГД-28 применен выходной трансформатор Тр2.

Два последних каскада усилителя НЧ охвачены отрицательной частотно-зависимой обратной связью. Напряжение обратной связи снимается со вторичной обмотки выходного трансформатора Тр и через конденсатор Cse и резистор R32 подается в эмиттерную цепь транзистора Те- Конденсаторы Cst и Css предназначены для устранения фазового сдвига и улучшения частотной характеристики в области верхних звуковых частот.

Температурная стабилизация выходного каскада усилителя НЧ осуществляется с помощью терморезистора R2S типа СТЗ-17. Развязывающие фильтры RisC2u R9C21 и RsoCss, включенные в цепях питания, позволили повысить устойчивость работы схемы.

Все каскады приемника имеют режимную температурную стабилизацию, что обеспечивает его надежную работу в интервале температур от -10 до -1-45° С.

Режимы работы транзисторов указаны на рис. 3.165.

В приемнике предусмотрена возможность подключения малогабаритного телефона типа ТМ-2М. При подключении телефона громкоговоритель автоматически отключается

ЭЛЕКТРОПРОИГРЫВАЮЩЕЕ УСТРОЙСТВО

В радиоле установлено электропроигрывающее устройство с двигателем постоянного тока типа ДРВ-0,1. Двигатель снабжен центробежным регулятором оборотов, поддерживающим постоянство оборотов при изменении напряжения питания от 6,3 до 9,9 в.

Для снижения уровня помех питание двигателя осуществляется через фильтр ДР1С12. Контакты включения цепи питания электродвигателя и выключателя В2 замыкаются и размыкаются при повороте звукоснимателя.

Переключатель игл звукоснимателя устанавливается в положение, соответствующее типу проигрываемой пластинки поворотом головки до упора в направлении движения часовой стрелки (положение М ) и в обратном направлении (положение 78 ).

Для проигрывания пластинок больших диаметров резиновый диск следует повернуть выступами вверх, а при проигрывании пластинок малых размеров его можно устанавливать в любом положении. В походном положении, при закрытой верхней крышке, резиновый диск должен располагаться выступом вниз в специальном углублении диска.

КОНСТРУКЦИЯ и ДЕТАЛИ

Футляр радиолы выполнен из ударопрочного полистирола и состоит из корпуса и дна, скрепленных пятью винтами. Верхняя крышка съемная, открывается при нажатии кнопок, расположенных на боковых панелях корпуса. Органы управления приемником находятся на передней панели корпуса и имеют соответствующие обозначения. Шкала приемника расположена на верхней панели. Под крышкой радиолы находятся панель ЭПУ, на которой размещены диск, звукосниматель и рычаг переключения скоростей. На правой боковой стороне корпуса радиолы расположены гнезда для подключения внешней антенны, провода заземления, телефона и внешнего источника питания. В нижней части футляра размещен отсек питания.

На шасси радиолы смонтированы печатная плата приемника, магнитная антенна, рычажный переключатель диапазонов, блок конденсаторов переменной

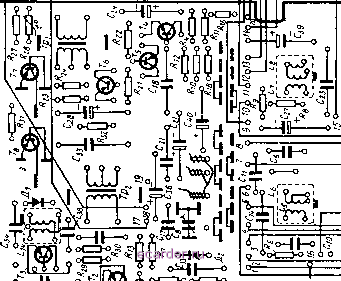

Рис. 3.166. Печатная плата радиолы Бригантина (а) и схема расположения основных деталей и узлов (б).



<
