Н Е В А (Выпуск 1960 г.)


ис. 4.6.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Радиоприемник Нева (рис. 4.6) представляет собой малогабаритный супергетеродин переносного типа, собранный на 6 транзисторах.

Радиоприемник иредназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну.

Максимальная чувствительность:

на длинных волнах......... 1,8 мв/м

на средних волнах......... 1,0 мв/м

Реальная чувствительность:

на длинных волнах......... 3,0 мв/м

иа средних волнах......... 1,5 мв/м

Избирательность но соседнему каналу:

на длинных волнах......... не менее 14 дб

на средних волнах......... пе менее 12 дб

Ослабление сигнала зеркального канала:

па длинных волнах........ не менее 20 дб

на средних волнах......... ие менее 18 дб

Промежуточная частота........ 465 кгц

Действие АРУ: при изменении сигнала на входе приемника на 26 дб изменение сигнала на выходе приемника...... не более 12 дб

Полоса воспроизводимых звуковых частот. 450-3 000 гц

Номинальная выходная мощность при коэф-



фициенте нелинейных искажений тракта

усиления приемника не более 10% ... 90 мет

Источник иитания: батареи тина Крона 1Л ii.Hi Крона ВЦ

Напряжение питания......... 9 в

Ток, потребляемый приемником при отсутствии сигнала........... не более 8 ма

Работоспособность приемника сохраняется при снижении напряжения батареи питания .............. до 5,6 в

Длительность работы приемника при средней громкости:

от батареи Крона 1Л ....... 10-12 час

Крона ВЦ ............ 20-25 час

Габаритные размеры......... 124X72X35 пм

Масса............... 300

ПРИНЦИПИАЛЬНАЯ СХЕМА

ВХОДНАЯ ЦЕПЬ

Катушки входных KoiriypoB длинных и средних воли (Li, L3) и соответствующие им катущки связи {Ц, L4) намотаны на двух отдельных ферритовых стержнях встроенных магнитных антенн. Связь входных контуров с базой транзистора Т[ преобразователя частоты - индуктивная (рис. 4.7).

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН

Преобразователь частоты собран на транзисторе Tt типа П402 по схеме с совмещенным гетеродином. 01ггимальное условие преобразования частоты выполняется при напряжении гетеродина на эмиттере транзистора Ti 60- 90 мв в диапазоне длинных волн и 90-130 мв в диапазоне средних волн.

Нагрузкой преобразовательною каскада служит двухконтурный полосовой фильтр, которым обеспечивается избирательность но соседнему каналу.

Ширина полосы пропускания полосового фильтра (7-8 кгц на уровне -6 дб) определяется величиной емкости конденсатора С. Связь полосового фильтра с преобразователем - емкостная, а с первым каскадом усилителя ПЧ - автотрансформаторная.

Стабилизация режима работ:.! транзистора Ti огу!цествляется резисторами Ri, R2 и Ri.

Максимальная чувств!1телы!()сть приемника !!о ПЧ с базы транзистора Г] составляет 5-8 мкв при выход!1ом 11а1!ряжонш! !!а 1!агруаке усилителя НЧ 170 мв.

УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР

Двухкаскадный усилитель промежуточной частопя co6paii на транзисторах Гг и Гз типа П402, включенных но схеме с общим эмиттером. Первый каскад уснлите;!я ПЧ - апериодический, нагрузкой транзистора Гг этого каскада служит резистор Re. Режим работы транзистора Гг определяется резистором R4, нелич1!!!а сопротипле1!Ия которого подбирается г!ри настройке. Второй каскад усилителя ПЧ выг10Л1!ен но резонансной схеме с нейтрализацией. Нагрузкой каскада служит широкополосный контур /.цСгг с полосой пропускания 35-40 кгц на уровне -3 с)б. Связь контура ПЧ с транзистором 7з и с детектором Дх вь!бра1!а такой .чтобы обес1!ечить !1итание детектора от ге!1ератора тока. Это позволило получить сравнительно малый коэффициент Hej!i!HeHHbix искажений при слабых сигналах, подводимых к детектору. В тран:шсторе Гз



tfK ДВ


С3115,0

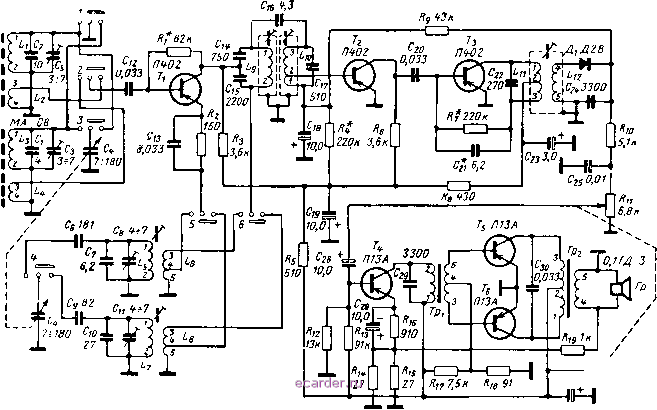

Рис. 4.7. Принципиальная схема приемника Нева . Переключатель диапазонов установлен в положение ДВ.
