Слаботочка Книги 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 [140] 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 применена частичная нерпрализания действия внутренней обратной связи (конденсатор С21 емкостью 4-8 пф), что повысило устойчивость работы каскада и его коэффиниент усиления. Режим работы транзистора 7з определяется величиной сопротивления резистора Rt. Детектор [Д]) выполнен на полупроводниковом диоде типа Д2В. В цень детектора включен П-образный фильтр C24L10C25, назначение которого - выделить сигнал звуковой частоты. Нагрузкой детектора служит переменный резистор Rii, с которого через разделительный конденсатор Сге напряжение сигнала звуковой частоты подается на базу первого каскада усилителя НЧ. Для автоматической регулировки усиления иснользуется постоянная составляющая тока диода Ди с помощью которой изменяется ток базы первого каскада усилителя ПЧ (транзистор Т2). Напряжение АРУ снимается через фильтр R9C18. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Двухкаскадный усилитель низкой частоты собран на транзисторах Г4, Ts и Гб типа П13А. Первый каскад усилителя НЧ выполнен на транзисторе Г4 по схеме с общим эмиттером. В коллекторную цень транзистора включена первичная обмотка согласующего трансформатора Tpi. С его вторичной обмотки напряжения, сдвинутые по фазе на 180°, подаются иа базы транзисторов Г5 и Гб выходного каскада - усилителя мощности. -0,4 -2.5 -0.3 0,3 -3 О 0.35 О [   SrB чкв 1520 мкв иОП-800мнв -О, ? -8,7 -0,5 -0,12 96 О  300 мв 100 г 150мв  0,75 в (170 мв) Рис. 4.8. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Нева . Режим работы транзистора Г4 определяется резисторами Ru, Rn и Rie-Выходной каскад усилителя НЧ выполнен на транзисторах Г5 и Те типа П13А по двухтактной схеме и работает в режиме класса АВ. Для согласования выходного сопротивления усилителя НЧ с сонротивлением громкоговорителя 0,1ГД-3 применен выходной трансформатор Грг- Режимы работы транзисторов выходного каскада определяются резисторами Ru и Ris- Для умень-

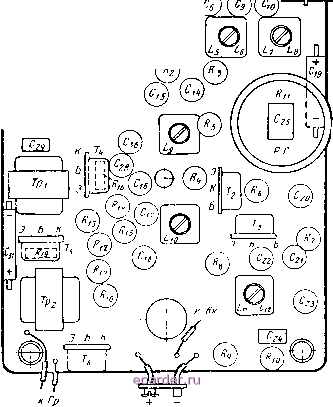

 Рис. 4.9. Схема расположения узлов и деталей на печатной плате приемника Нева . шепия коэффициента нелинейных искажений и для коррекции частотной характеристики оба каскада усилителя НЧ охвачены частотнонезависимой отрицательной обратной связью, наирянсенне которой снимается со вторичной обмотки выходного трансформатора Тр2 и через цепочку /igCje подается на эмиттер транзистора Г4. Схема приемника Нева не имеет температурной стабилизации режимов выходного каскада и усилителя НЧ. Поэтому нормальная работоспособность приемника сохраняется в интервале температур от -f 10 до Н-30°С. Режимы работы транзисторов указаны на рнс. 4.8. КОНСТРУКЦИЯ и ДЕТАЛИ Радионриемник Нева является одним из первых радиоприемников карманного типа, выпускавшихся серийно отечественной промышленностью. Корпус радиоприемника выполнен из цветной ударопрочной пластмассы (сополимера). Органы управления (лимб настройки нрнемпнка, переключатель диапазонов, регулятор громкости с включателем иитания) выведены па лицевую и боковые стороны корпуса. Прозрачный лимб настройки приемника одновременно служит затцитой шкалы и стрелки. Шкала приемника проградуирована в сотнях килогерц. Для удобства установки приемника предусмотрена отги-баюшаяся подставка. Монтаж приемника выполнен на печатной плате, изготовленной из фольтированного гетннакса. Схема расположения узлов и деталей на печатной плате показана на рнс. 4.9. Настройка приемника на волну радиостанции осуществляется с помощью двухсекционного блока конденсаторов переменной емкости типа КПЕ-3 с твердым диэлектриком емкостью 7-180 пф. Блок КПЕ-3 имеет верньерное устройство, которое обеспечивает замедление 1:3. На крышке блока КПЕ-3 расположены четыре подстроенных конденсатора емкостью 4-7 пф. Таблица 4.2 Намоточные данные контурных катушек приемника Нева
