Номинальная выходная мощность при коэффициенте нслннейных искажений всего тракта усиления приемника не более 10% 70 мет

Источник нита}1ия: батарея типа Крона или аккумулятор тина 7Д-0,1

Напряжение питания......... 9 е

Ток, потребляемый приемником при отсутствии сигнала........... не более 7,5 ма

Работоспособность приемника сохраняется

при снижении напряжения питания . . до 5,6 в

Длительность работы приелшика при средней громкости;

от батареи Крона 1Л ....... 10-12 час

от батареи Крона ВЦ ....... 20-25 час

от аккумулятора.......... 10 час

Габаритные размеры......... 136x80x39 мм

Масса............... 400 в

ПРИНЦИПИАЛЬНАЯ СХЕМА

ВХОДНАЯ ЦЕПЬ

Катущки входных контуров длинных и средних волн и соответствующие им катушки связи намотаны иа двух отдельных ферритовьгх стержнях встроенных магнитных анте1ш.

Связь входных контуров с базой транзистора Zl преобразователя частоты- индуктивная (рис. 4.12).

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН

Преобразователь частоты собран на транзисторе Т] типа П401 по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме индуктивной трехточки.

Напряжение сигнала со входного Koirrypa с помощью катушки связи Lj или Li подается на базу транзистора Ti преобразователя частоты, а напряжение гетеродина - на его эмиттер. Нагрузкой преобразователя частоты служит трехконтурный фильтр сосредоточешюй селекции (ФСС), который обеспечивает избирательность приемника но соседнему каналу.

Ширина полосы пропускания ФСС (примерно 7,5 кгц иа уровне -6 дб) определяется величи1шми емкостей конденсаторов связи между контурами С,6 и Cis.

Режим работы транзистора Г] определяется резисторами /?[, R2 н R. Максимальная чувствительность но ПЧ с базы транзистора Ту составляет 5-8 мкв при выходном напряжении на нагрузке усилителя НЧ 225 мв.

УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР

Двухкаскадный усилитель промежуточной частоты собран на транзисторах Гг и Гз типа П401, включенных по схеме с общим эмиттером.

Первый каскад усилителя ПЧ - апериодический с активной нагрузкой (Ri)-

Второй каскад усилителя ПЧ - резонансный. Он выполнен на транзисторе Гз, в коллекторную цень которого включен одноконтурный фильтр ПЧ LCa с полосой пропускания примерно 40 кгц на уровне -3 дб. Режимы работы транзисторов Гг и Гз определяются резисторами Rb и Rs, величины сопротивления которых подбираются при настройке усилителя ПЧ.

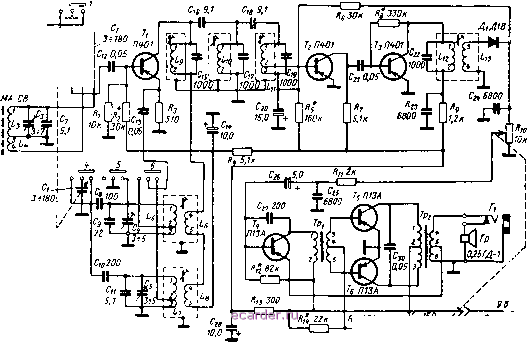

Рис. 4.12. Принципальная схема приемника Мир , Переключатель диапазонов установлен в положение СБ.



Детектор выполнен на полупроводниковом диоде Ц\ типа Д1В. Нагрузкой детектора служит переменный резистор с которого через резистор Rn и разделительный конденсатор Сге напряжение низкой частоты подается на базу первого каскада усилителя НЧ.

Для автоматической регулировки усиления используется постоянная составляющая тока диода Дь с помощью которой регулируется базовый ток первого каскада усилителя ПЧ.

Напряжение АРУ снимается с нагрузки детектора через фильтр ReCzo,

УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ

Двухкаскадный усилитель низкой частоты собран на транзисторах Т4, Т5 и Ге типа П13А. Первый каскад усилителя НЧ собран на транзисторе Г4, в коллекторную цепь которого включен согласующий трансформатор Tpi. С его вторичной обмотки напряжения, сдвинутые по фазе на 180°, подаются на базы транзисторов Г5 и Ге усилителя мощности.

Выходной каскад усилителя НЧ выполнен по двухтактной схеме и работает в режиме усиления класса АВ.

Для согласования выходного каскада усилителя НЧ с громкоговорителем применен выходной трансформатор Тр2. Оба каскада усилителя НЧ охвачены

-0,5 -Ч- -0,35

-0,15 -4-5 О -0,15 -7,280-

SidMKd


ЗОтвОмкв 8001000 мкв

-0,15 -7,4

-0,12


0,84 6(225м в)

Рис. 4.13. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Мир .

глубокой отрицательной обратной связью, напряжение которой снимается с отвода вторичной обмотки выходного трансформатора Грг и подается в цепь эмиттера первого каскада усилителя НЧ (транзистор Г4).

Режим работы транзисторов предварительного и выходного каскадов усилителя НЧ определяется резисторами Ri2 и Ru, величины сопротивления которых подбираются при настройке.
