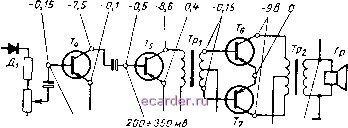

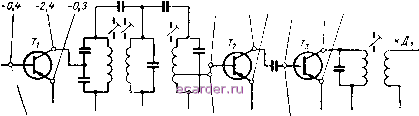

Слаботочка Книги Для нейтрализации действия виутрещюй обратной связи транзистора Тз включен конденсатор Сзз, величина емкости которого подбирается при настройке усилителя ПЧ. Режим работы транзисторов Гг и 7 з определяется резисторами и R15, величины сопротивления которых подбираются при настройке усилителя ПЧ. Детектор приемника выполнен на полупроводниковом диоде Ду типа ДП Нагрузкой детектора служит переменный резистор R22, с которого через разделительный конденсатор Сго напряжение звуковой частоты подается на базу первого каскада усилителя НЧ. Для автоматической регулировки усиления используется постоянная составляющая тока диода Д\, с помощью которой регулируется базовый ток червого каскада усилителя ПЧ. Напряжение .АРУ снимается с нагрузки детектора R22 и через резистор Ri9 подается на базу транзистора Гг. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель низкой частоты собран на четырех транзисторах Г4, Гб, Гб и Г, типа П1.3А. Первый каскад усилителя НЧ собран на транзисторе Г4 но реостатной схеме. Нагрузкой его является резистор Re. -0,2 -2,5 О -0,15 *,5 Ов  5080мкв Г,5т2мв  втЮмв 0,7 в (225 мв) Рис. 4.17. Режимы работы транзисторов но постоянному току и уровни напряжения сигнала в тракте усиления приемника Ласточка Второй каскад усилителя НЧ собран на транзисторе Г5 по трансформаторной схеме. В коллекторную цепь транзистора включен согласуюиитй трансформатор Тр\. Для устранения резонансных свойств и паразитных колебаний первичная обмотка трансформатора Тр\ зашуптирована резистором Ru. Режим работы транзисторов Г4 и Г5 определяется резисторами R и Ra, /?io и Rn.   к ь э Рис. 1.18. Схр.ма расположения узлов и деталей ча печатной плате приемника Ласточка . Выходной каскад усилителя НЧ собран на транзисторах Тд и по двухтактной схеме и работает в режиме усиления класса АВ. Для согласования выходного каскада усилителя ПЧ с громкоговорителем типа 0,1 ГД-3 применен выходной трансформатор Тр.. Для уменьшения коэффициента нелинейных искажеттй и коррекции частотной характеристики последние два каскада усилителя НЧ охвачены частотнонезависимой обратной связью, папрямеиие которой снимается со вторичной обмотки выходного трансформатора Тр2 и подается на делитель напряжения R21 и /?1з. С резистора через разделительный конденсатор С30 напряжение обратной связи подается в цепь эмиттера транзистора Г5. Для коррекции частотной характеристики усилителя НЧ в области верхних звуковых частот иримеиен коидепсатор Сзз. Режимы работы транзисторов выходного каскада определяются резисторами Rifj и Rij- Схема приемника пе имеет температурной стабилизации режимов работы транзисторов выходного каскада усилителя НЧ, поэтому }юрмаль-ная работоспособность приемника обеспечивается в интервале температур от -ЫО до -f-30°C. Режимы работы транзисторов указаны иа рис. 4.17. КОНСТРУКЦИЯ и ДЕТАЛИ Корпус выполнен из цветной ударопрочной пластмассы. Лимб настройки приемника расположен на передней панели приемника, переключатель диапазонов на задней, а регулятор громкости с выключателем гштаппя - на боковой стороне корпуса. Шкала ириемиика проградуирована в мегагерцах. Монтаж приемника выполнен на печатной плате из фольгироватюго гетинакса. Схема расположения узлов и деталей па иечатиоп плате показана па рис. 4.18. Настройка приемника [ia частоту принимаемой радиостанции осуществляется с помощью двухсекционного блока конденсаторов переменной емкости типа КПЕ-3 с твердым диэлектриком емкостью 7-180 пф. Блок КПЕ-3 имеет верньерное устройство, которое обеспечивает замедление 1 ; 3. Магпитпая антенна приемника выполнена на ферритовом стержне марки бООНН с размерами 115X20X3 мм, на котором размещены катушки входных контуров L] и Lq и катушка связи L3. Все катушки контуров ПЧ и гетеродина намотаны на трехсекциопных каркасах и помещены в чашки из феррита марки 600НН диаметром 8,6 .нм. Каждая катушка заключена в латунный экран. Настройка контуров осуществляется подстроечными сердечниками длиной 12 мм и диаметром 2,8 мм из феррита марки 600НН. Намоточные данные контурных катушек приемника приведены в табл. 4.4. Трансформаторы усилителя НЧ {Tpi и Грз) по конструкции однотипны. Сердечники их собраны из пластин пермаллоя марки 50Н типа Ш,3, толщина набора 6 мм. Намоточные данные трансформаторов Tpi и Тр2 приведены в табл. 9.3, 9.4. Распайка выводов всех катушек контуров и трансформаторов показана на рис. 4.19. В приемнике применены детали следующих типов: резистор R22 - типа СПЗ-Зб. (стальные резисторы тина УЛМ-0,12; конденсаторы Сг, Се, С7, Сд Сю, С19, С23, С33, С34-типа КТ-1а. Су С22, С27 ~ типа ПМ-1, Ci5, C16 -типа КПС, Cjg, Cje, С29, С36, С37, С38 - типа БМ-2, С20, С25, C21, С24, С28, Сзо, Сзь Сз2. Сз5 - типа ЭМ. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 [145] 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
