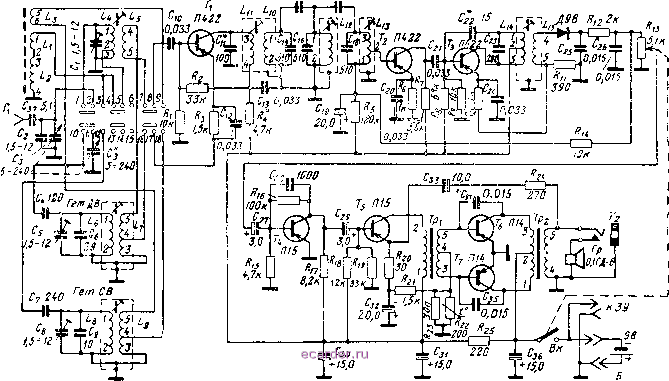

Слаботочка Книги ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Радиоприемники Топаз-2 и Сокол представляют собой малогабаритные супергетеродины переносного типа, собранные на семи транзисторах. Припципиальные схемы их одинаковы. Приемники различаются только внешним оформлением н конструкцией корпуса (рис. 4.20-4.22). Радиоприемники предпазиачепы для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах юштых и средних воли на внутреннюю матиитпую антенну. Максимальная чувствительность: па длинных волнах......... 600 мкв/м на средних вол1шх......... 200 мкв/м Реальная чувствительность: на длинных волнах......... 1,2 мв/м па средних волнах......... 0,6 мв/м Избирательность по соседнему каналу: па длинных волнах......... пе менее 30 дб на средних волнах......... не менее 26 дб Ослабление сигнала зеркального канала: на длинных и средних волнах .... не менее 20 дб Промежуточная частота........ 465 кгц Действие АРУ: при изменении сигнала на входе приемника иа 26 дб изменение сигнала па выходе ириемиика...... не более 6 дб Полоса воспрои.шодпм[>1х звуковых частот. 450-3 000 гц Номинальная выходная ли)Щность при коэффициенте пелипепиых искажепий всего тракта усиления приемника не более 6% 100 лет- Источник питания: батарея типа Крона или аккумулятор типа 7Д-0,1 Напряжение питаппя......... 9 s Ток, потребляемый приемником при отсутствии сигнала на входе....... не более 5,0 ма Работоспособиость приемника сохраняется при снижении напряжения батареи питания .............. до 5,6 в Длительность работы приемника при средней громкости; от батареи Крона 1Л ....... 15-20 час от батареи Крона ВЦ ....... 30-40 час от аккумулятора типа 7Д-0,1..... 12 час Габаритные размеры......... 152X90X35 мм Масса............... 420 г Приемник комплектуется кожаным футляром. ПРИНЦИПИАЛЬНАЯ СХЕМА ВХОДНАЯ ЦЕПЬ Особенностью входной цепи приемников является то, что на ферритовом стержне магпитгюй антенны размещена И)лько катушка входного контура диапазона СВ, которая выполнена в виде двух отдельных катушек и Ц (рис. 4.23). При работе в диапазоне ДВ катушка входного контура образуется из дополнительной катушки La, к отводу которой подключаются средневолновые катушки Ll и L2. Такая схема входной цепи nosBOjwer полностью использо- Cfs5,1 CnS.i  Рис. 4.23. Принципиальная схема приемников Топаз-2 и Сокол . Переключатель диапазонов установлен в положение ДВ. вать свойства ферритового стержня, а следовательно, повысить чувствительность приемника на средних волнах (до 0,1-~0,2 нв/м) и сохранить чувствительность иа длинных волнах (0,4-0,6 мв/м). Кроме того, такая схема включения контурных катушек упрощает настройку входной цепи приемника. Наружная антенна к входной цепи подключается через конденсатор С37. ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН Преобразователь частоты собран па транзисторе Ti типа П422 по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме ипдуктивпой трехточки. Оптимальное условие преобразования частоты выполняется при напряжении гетеродина на эмиттере транзистора Ti 70-100 мв в диапазоне ДВ и 80-120 мв в диапазоне СВ. Напряжение сигнала со входного контура подается на базу преобразователя (транзистора 7i) с помощью катушки связи L3 или L5. Нагрузкой преобразовательного каскада служит трехконтурный фильтр сосредоточенной селекции (ФСС), который обеспечивает избирательность 1три-емника по соседнему каналу. Ширина полосы пропускания ФСС (примерно 8 кгц на уровне -6 дб) определяется величинами емкостей конденсаторов связи С5 и С17. Связь ФСС с преобразователем (7i) -трансформаторная, а с первым каскадом усилителя ПЧ (Гг) автотрансформаторная. Режим работы и температурная стабильность преобразовательного каскада транзистора 7i обеспечиваются резисторами R2 и R3. Конденсатор Сц устраняет самовозбуждение приемника на конце средневолнового диапазона. Максимальная чувствительность приемника по ПЧ с базы транзистора 7i составляет 2-3 мкв при выходном напряжении на нагрузке усилителя НЧ 225 мв. УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР Двухкаскадный усилитель промежуточной частоты собран на транзисторах Гг и Гз типа П422, включенных по схеме с общим эмиттером. Первый каскад усилителя ПЧ - апериодический с активной нагрузкой (Rj). Второй каскад усилителя ПЧ собран на транзисторе Гз по резонансной схеме с частичной нейтрализацией (конденсатор Сгг емкостью 12-16 пф), что позволило повысить устойчивость работы каскада, и его коэффициент усиления (примерно до 100-120). Нагрузкой транзистора служит широкополосный контур ГцСгз с полосой пропускания 35-40 кгц на уровне - 3 дб. Автотрансформаторная связь контура ПЧ с транзистором Гз и трансфор-матораая связь с детектором выбраны такими, чтобы обеспечить работу детектора от генератора тока. Это позволило получить наименьший коэффициент нелинейных искажений при слабых сигналах, подводимых к детектору. Детектор сигнала приемника выполнен на полупроводниковом диоде Д[ типа Д9В. Для автоматической регулировки усиления используется постоянная составляющая тока диода Дь с помощью которой регулируется базовый ток первого каскада усилителя ПЧ. При этом напряжение смещения диода в прямом направлении компенсируется паиряжением, воз1Шкающим на резисторе Rn, через который протекает ток эмиттера транзистора Гз. Такая схема обеспечивает надежную работу системы АРУ и всего тракта усиления ПЧ, не ухудшая чувствительности гфиемника, так как при напряжении смещения на диоде, равном нулю, он начинает работать уже при самых малых сигналах. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель НЧ выполнен на транзисторах Г4, Г5, Те и Г?. Первый каскад усилителя НЧ собран на гранзисторе Т4 типа П15 по реостатной схеме. Второй каскад усилителя НЧ собран на транзисторе Г5 типа 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 [147] 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
