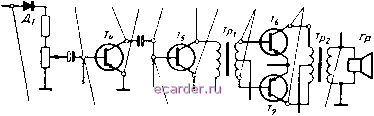

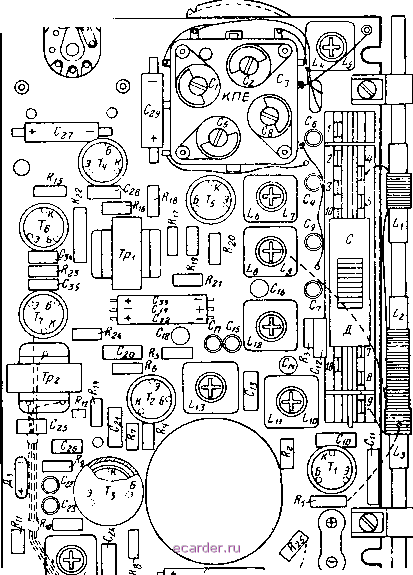

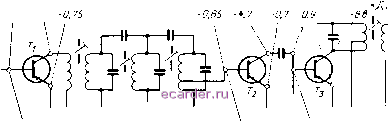

Слаботочка Книги П15 по схеме с общим эмиттером, в коллекторную цепь транзистора включен согласующий трансформатор Tpi. Выходной каскад усилителя НЧ собран на транзисторах Tg и Г? типа П14 по двухтактной схеме и работает в режиме усиления класса АВ. Коррекция частотной характеристики и устранение фазового сдвига на верхних звуковых частотах в выходном каскаде осуществляются корректирующими конденсаторами С34 и Css. Напряжение смещения на базы выходных транзисторов снимается с делителя в цепи эмиттера транзистора предоко- -0,85 -Ч-  2гЗ мнЗ 10-15 мкб Ч-ООтВООмкв -0,1 О -2,2 -7,8 -2.1 -0,1 80 т 100 ыв  1,0 в (225 м ) Рис. 4.24. Режимы работы транзисторов и уровни напряжения сигнала в тракте усиления приемников Топаз-2 и Сокол . вечного каскада усилителя ИЧ, что позволило получить малый ток покоя. Два последних каскада усилителя НЧ охвачены отрицательной частотнонезависимой обратной связью, напряжение которой снимается со вторичной обмотки выходного трансформатора Тр2 и через цепочку RuC-a подается в цепь эмиттера транзистора Т5. Температурная стабилизация выходного каскада усилителя НЧ обеспечивается терморезистором R22 типа ММТ-13. Во всех каскадах усилителя НЧ применена температурная стабилизация режима работы, что обеспечивает работу приемника в интервале температур от -10 до 4-40° С. Режимы работы транзисторов указаны на рис. 4.24. В приемнике предусмотрена возможность подключения малогабаритного телефона типа ТМ-2М, при включении которого громкоговоритель автоматически отключается. КОНСТРУКЦИЯ и ДЕТАЛИ Корпусы приемников выполнены из цветной ударопрочной пластмассы. У приемника Сокол имеется специальный отсек для батареи пита[ия, закрывающийся крышкой. Органы управления (ручки настройки, регулятора громкости с выключателем питания), гнезда для подключения наружной антенны   Рис. 4.25. Схема расположения узлоп и деталей на печатной плате приемников 1о11ач-2 и Сокол . Антенна С В OS S Катушка входного контура ДВ  5 г г 1 Катушки контуров гетеродина     Катушки ФПЧ  Трансформаторы НЧ   Рис. 4.2Ь. Распайка выводов (вид снизу) катушек контуров и фансформато-ров НЧ приемников Топаз 2 и Сокол .  Ручка иастройки> Рис. 4.27. Кинематическая схема верньерного устройства приемников Сокол (выпуска 1965 г.) и Сокол-2 (стрелка показывает направление установки шнура). 15 Зак 667 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 [148] 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
