Рис. 4.34. Принципиальная схема приемника Киев-7 Переключатель диапазоноз установлен в положение ДВ,



УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ

Трехкаскадный усилитель низкой частоты собран на транзисторах Г4, Ть, Те и Tj типа Г115. Первый и второй каскады усилителя НЧ выполнены по схеме с непосредственной связью. Смещение на базу транзистора Ti первого каскада усилителя ИЧ подается из цепи эмиттера транзистора Т второго каскада, таким образом осуществляется отрицательная обратная связь по постоянному току между этими транзисторами. При повышении температуры ток коллектора транзистора Т4 возрастает, а напряжение коллектора падает, сле-


50г80 мнв

игмв

-0,1 -0,6 О -8,5 -0,5 -0,1


5г8 мв

напряжения сигнала

0,71 в (2256)

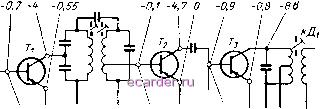

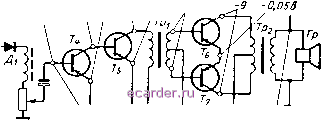

Рис. 4.35. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Киев-7 .

довательно, напряжение на базе транзистора Ть также уменьшается. В результате этого ток эмиттера транзистора Ть уменьшается, а так как смещение на базу транзистора Ti подается с резисторов Ru и Ru, через которые протекает эмиттерный ток транзистора Ть, то напряжение на базе транзистора Г4 также уменьшается. Такой способ темперагурной стабилизации обеспечивает надежную работу обоих каскадов в интервале температур от -10 до -Ь40°С.

В коллекторную цепь транзистора Ть включен согласующий трансформатор Tpi, со вторичной обмотки которого напряжения, сдвинутые по фазе на 180°, подаются на базы транзисторов Те и Г7 выходного каскада. Выходной каскад усилителя НЧ выполнен но двухтактной схеме и работает в режиме усиления класса АВ. Два последних каскада усилителя НЧ охвачены частотнозависи-мой отрицательной обратной связью, напряжение которой снимается со вторичной обмотки выходного трансформатора Трг и подается через цепочку CsiRu на базу транзистора Ть- Смещение на базы транзисторов 7 б> Т7 выходного каскада подается с делителя, включенного в цепи эмиттера транзистора Ть- Такое построение схемы усилителя НЧ обеспечивает необходимую температурную стабильность выходного каскада без применения терморезистора. Для коррекции частотной характеристики и устранения влияния фазового сдвига на верхних звуковых частотах в усилителе НЧ применены корректи-



рующпе конденсаторы С35, С33 и С34. Для устойчивой работы приемника в непях питания включен развязывающий фильтр RfeCsoCsiCig. Режимы работы транзисторов указаны на рис. 4.35.

В приемнике предусмотрена возможность подключения малогабаритного телефона типа ТММ. При включении телефона громкоговоритель автоматически отключается.

КОНСТРУКЦИЯ и ДЕТАЛИ

Корпус приемника выполнен из цветной ударопрочной пластмассы со съемной задней крышкой Органы управления (лимб настройки, переключатель диапазонов, регулятор громкости с выключателем питания приемника), а также гнезда для подключения телефона (А), наружной антенны {Г\) и внешнего источника питания (Г ) расположены на линевой и боковой сторонах корпуса. Прозрачный лимб настройки приемника одновреметгнп служит для защиты шкалы и стрелки. [Цкала проградуирована в метрах.

Монтаж приемника выполнен на печатной плате, изготовлешюй из фольгировапного гетинакса. Схема расиоложеиия у.злов и деталей иа печатной плате показана на рис. 4..36. Переклкчатель диапазонов продольно-ножевого типа имеет шесть групп контактов, на два положения. Настройка приемника на частоту принимаемой радиостанции осунтествляется с помощью двухсекционного блока конденсаторов переменной емкости с твердым диэлектриком типа КПЕ-3 емкостью 6-2.50 пф. На крыип<е блока КПЕ-3 расположены четыре подстроенных копде1гсатора емкостью 2-7 пф. Магнитная антенна приемника выполнена на ферритовом стержне с размерами П5х20хЗ м.и. На стержне размещены катушки входных ког!туров 7-1 и 1. и катушки связи L2 и 7.4. Все катушки контуров ПЧ и гетеродина намотаны на трехсекционных каркасах и

Таблица 4 Л

Намоточные данные контурных катушек приемника Киев-7

Наименование катушек

S g 0.

Номера

Марка и диаметр

Число

Индуктив

ЭТ

вырюдоа

провода, мм

витков

ность мкг/

Антенная СВ . . . . Катун]ка связи . . .

1-2 3-4

ЛЭШО 10x0,07 ПЭЛШО 0,12

75 15

375 ± 10%

Антенная ДВ .... Катушка связи . . .

5-6 7-8

ПЭВ-1 0,09 ПЭЛШО 0,12

210 25

2300 ±10%

Гетеродинная СВ . . Катушка связи . . .

Lfi

1-2 3-4-5

ЛЭ 5x0,06 ПЭЛШО 0,12

102 5-f3

250 ±10%

Гетеродинная ДВ . , Катушка связи , . .

L, L,

,3-4-5

ПЭВ-1 0,1 ПЭЛШО 0,12

5-4-4

760 ± 10%

ФПЧ-1.......

ЛЭ 5 X 0,06

240 ±10%

ФПЧ-2.......

1-2-3

ЛЭ 5х 1,06

10+89

240± 10%

ФПЧ-3.......

Катушка связи . . .

Ln Ll,

1-3 4-5

ПЭВ-1 0,1 ПЭВ-1 0,1

65+65 100

410± 10%

Дроссель НЧ ....

ПЭВ-1 0,06
