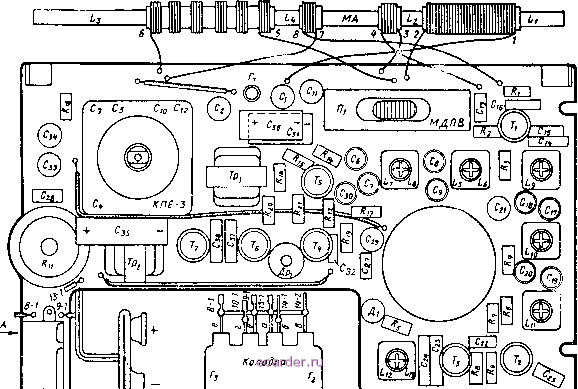

Слаботочка Книги  Вид А Рис. 4.41. Схема расположения узлов .и деталей на печатной плате приемника Планета . седиему каналу. Кроме того, изменены намоточные данные катушек связи в.ходны.ч контуров, чго гюзвотило улуч[иигь ослабление зеркального канала. Максимальная чувствительность приемника по ПЧ с базы транзистора Г, составляет 3-5 мкв при выходном напряжении на нагрузке усилителя НЧ 225 мв. Режимы работы транзисторов приемника указаны на рис. 4.40. Антенна ДВ и С В 3 * 7 3  в 58 7 43 2 Катушки контуров гетеродина   Катушки ФСС Катушки ФПЧ     Дроссель ДР1  Трансформаторы НЧ    Рис. 4.42. Распайка выводов (вид снизу) катушек контуров и трансформаторов НЧ приемника Планета . КОНСТРУКЦИЯ и ДЕТАЛИ Корпус радиоприемника Планета выполнен из цветного ударопрочного полистирола. В крышке корпуса имеется специальный отсек для батареи. Органы управления (ручки настройки приемника, регулятора громкости с выключателем питания и переключателя диапазонов) расположены на передней и боковых стенках корпуса. Шкала приемника проградуирована в мегагерцах и нанесена на диске ручки настройки. Шкала хорошо просматривается в прямоугольных вырезах на передней панели корпуса. Конструкция всех основных узлов и контурных катушек приемника Планета такая же, как и у приемника Киев-7 . Схема расположения узлов и деталей на печатной плате показана на рис. 4.41, Намоточные данные контурных катушек ирнемника приведены в табл. 4.8, а трансформаторов Tpi и Трг - ъ табл. 9.3 и 9.4. Распайка выводов всех контурных катушек и трансформаторов НЧ тюказана на рис, 4.42. В приемнике применены детали следующих типов: резистор - типа СПЗ-Зб. /?2i - проволочный, остальные резисторы - типа У,Л.Н-0.12; конденсаторы С Сг, Сц, С?, Cg, С9, С,?, Ci9, С23 - тина КТ-1а, Сц, Сщ, Ci8, С20, С24 - типа Г1М-1; Си, Си, Сгг, С25, Сг?, Сгз, С30 С32, С37 - тина КЛС, Сгь Сгэ, Сз1, Сзз, С34, С35, Сзе - типа ЭМ. Таблица 4.8 Намоточные данные контурных катушек приемника Планета
