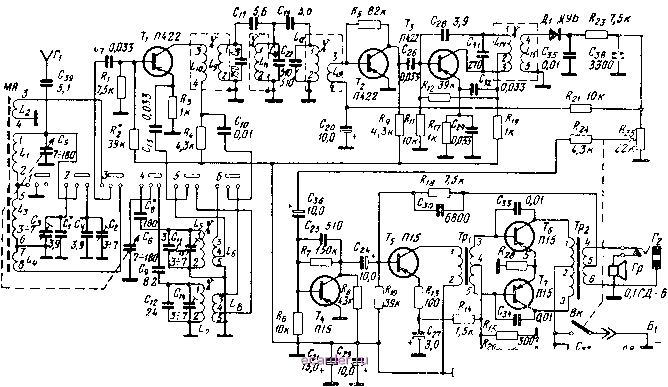

Слаботочка Книги  Рис. 4.43. ЛАСТОЧКА-2 и САТУРН (Выпуск 1962-1964 гг.)  Рис. 4.44. ОСНОВ1НЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Радиоприемники Ласточка-2 и Сатурн (рис. 4.43 и 4.44) представляют собой малогабаритные супергетеродины переносного типа, собранные на семи транзисторах. Различие между ними состоит во внешнем оформлении и конструкции корпуса. Радноириемпики предназначены для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну. Максимальная чувствительность; на длинных волнах......... 0,8 лв/Л на средних волнах......... 0,5 мв/ж Реальная чувствительность: на длинных волнах........ . 2,5 же/ж на сред1Н1х волнах......... 0,8 же/ж Избирательность по соседнему каналу: на длинных и средних волнах .... не менее 20 дб Ослабление сигнала зеркального канала: на длинных волнах......... не менее 26 дб на средних волнах......... не менее 20 дб Промежуточная частота........ 465 кгц Действие АРУ: при изменении сигнала на входе приемника на 26 дб изменение сигнала на выходе.......... не более 10 дб Полоса воспроизводимых звуковых частот. 350-3 500 гц Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 8% 100 мет Источник питания: батарея типа Крона или аккумулятор типа 7Д-0,1 Напряжение питания......... 9 в Ток, потребляемый приемником при отсутствии сигнала........... не более 5,5 ма Работоспособность приемника сохраняется при снижении напряжения батареи питания ............... до 5,6 в Длительность работы приемника при средней громкости. от батареи Крона 1Л ....... 15-20 час от батареи Крона ВЦ ....... .30-40 час от аккумулятора типа 7Д-0,1 12 час Габаритные размеры......... 146X88X40 мм Масса............... 500 г Приемник комплектуется кожаным футляром. ПРИНЦИПИАЛЬНАЯ СХЕМА Принципиальные схемы приемников Ласточка-2 и Сатурн одинаковы (рис 4.45). Была выпущена небольшая партия приемников Ласточка-2М , внешний вид и конструкция которых такие же, как у приемника Сатурн . Однако в отличие от приемника Сатурн , входная цепь приемника Ласточка-2М аналогична входной цепи приемника Топаз 2 (с дополнительной катушкой в диапазоне длинных волн). ВХОДНАЯ ЦЕПЬ Катушка входных контуров длинных La и средних Li волн и соответствующие им катушки связи Lu и 7.2 расположены на ферритовом стержне встроенной магнитной антенны. При работе на длинных волнах катушки Lt и Т-з включаются последовательно, а на средних волнах катушка La замыкается накоротко. Связь входных контуров с базой транзистора Ti преобразователя частоты - индуктивная. Наружная антенна к входному контуру подключается через конденсатор Сз9.  Рис. 4.45. Принципиальная схема приемника Сатурн . Переключатель диапазонов установлен в положение 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 [157] 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
