переменной емкости типа КПЕ-3 с твердым диэлектриком. Переключатель диапазонов продольно движкового гипа имеет шесть групп контактов, на два положения. Магнитная ангенна выполнена на прямоугольвюм ферритовом стержне марки 600НН с размерами I 15x20x3 мм. Все катушки коЕ1Туров гетеродина, ПЧ и Трансформаторы Tpi и Трг по конструкции аналогичны катушкам и трансформаторам приемника Ласточка-2 . Намоточные данные контурных катушек приемников Ласгочка-2 и Сатурн приведены в табл, 4.9 и 4.10, а трансформаторов Tpi и Тр2 - а табл. 9.3 и 9.4.

Распайка выводов всех контурных кагушек и грансформаторов показана на pHL 4,48 и 4 49.

2 5

И 1ч,

3 * 7 е

Антенна ДВ и СВ

Катушки контуров гетеродина

> СВ

6 7 в

Г /О--. -оЗ

Катушки ФСС 2

-о 1

			*-

Катушки ФПЧ

Трансформаторы НЧ

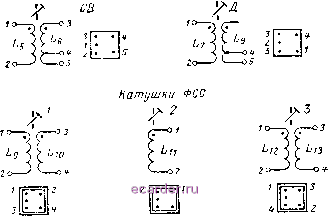

Рис. 4.48. Распайка выводов (вид снизу) катушек контуров и трансформаторов НЧ приемника Ласточка-2 .

Антенна ДВ и СВ 6 Lz L,

J 7 0

f 3 Z

Катушни контуров гетеродина

Катушки ФПЧ

Грансформаторы НЧ

Рис. 4.49. Распайка вынодов (вид снизу) катушек контуров и грансформато ров НЧ приемника iCaiypH*.

В приемнике применены детали следующих типов:

резистор /?25 - типа СГ13-Зб, R-o-гипа ММТ-13, /?2з - проволочный, остальные ре.(исторы - тина УЛМ-0,12;

кон.ченсаюры С (.,., Съ. Сэ, C)i, Си, Ct7, Сю, Сгз, Csi, С39 - типа КТ-!а, С , Ci3, С22. Czh - 1ииа llAVI, С7, С10, С(5, Сге, С29, Сзо, С32, Сзз, С34, Сз5. Счз ~ типа К/1С, С20, С21, Сгз, Сг , С27, Сзе, С37 - гипа ЭМ.

Таблица 4.9

Намоточные данные контурных катушек приемника Ласточка-2

Наименование катушек		Номера выводов	Марка и диаметр провода, мм	Число витков	Индуктивность, мкгн
Антенная СВ .... Катушка связи . . .		1-2 3-4	ЛЭ 5x0,06 ПЭЛШО 0,12	68 5	460+10%
Антенная ДВ .... Катушка связи . . .	L, L,	5-6 7-8	ПЭВТЛ 0,1 ПЭВТЛ 0,1	56x4 15	7000+10%
Гетеродинная СВ . . Катушка связи . , .	Lb L,	3 4 5	ПЭВТЛ 3x0,08 ПЭЛШО 0,12	37x3 5+3	300+10%
Гетеродинная ДВ . . Катушка связи . . .	Ц Ls	1-2 3-4-5	ПЭВТЛ 0,1 ПЭЛШО 0,12	63x3 6+4	980+10%
ФСС-1....... Катушка связи . . .	L, Lio	1-2 3-4	ПЭВТЛ 3x0,08 ПЭЛШО 0,12	28x3 8x3	200+10%
ФСС-2.......			ПЭВТЛ 3x0,08	33x3	240+10%
ФСС-3....... Катушка спязи . , .			ПЭВТЛ 3x0,08 ПЭЛШО 0,12	33x3 10	240 + 10%
ФПЧ........ Катушка связи . . .	Lu Lib	1-2-3 4-5	ПЭВТЛ 0,1 ПЭВТЛ 0,1	65+65 100	438+10%
Таблица 4.10 Намоточные данные контурных катушек приемника Сатурн
Наименование катушек		Номер выводов	Марка и диаметр пропода. мм	Число витков	Индуктивность, мкгн
Антенная СВ .... Катушка связи . . .		3 4	ЛЭ 3x0,08 ПЭЛШО 0,12	80 7	550+10%
Антенная ДВ .... Катушка связи . . .	L, L,	5-6 7-8	ПЭВ 0,1 ПЭВТЛ 0,12	56x4 15	7000+10%
Гетеродинная СВ . . Катушка связи . . .	Lb L,	3-4-5	ПЭВТЛ 3x0,08 ПЭЛШО 0,12	37x3 4,5+3,5	300+10%
Гетеродинная ДВ . . Катушка связи . . .	Ц Ls	3-4-5	ПЭВТЛ 0,1 ПЭЛШО 0,12	63x3 6+4,5	960+10%
