Продолжение

Наименование катуи1ек

га я

D я а

Номера выв одо в

Марка н диаметр провода, мм

Число

ВИТКОВ

Нпдуктив-иость, мкгн

ФСС-1 .......

Катушка связи . . .

ПЭВТЛ 3x0,08 ПЭЛШО 0,12

28x3 8x3

200+10%

ФСС-2 .......

ПЭВТЛ 3x0,08

33x3

240 ±10%

ФСС-3.......

Катушка связи . . .

Ln Lis

ПЭВТЛ 3x0,08 ПЭЛШО 0,12

33x3 ЗН-3+4

240+ 10%

ФПЧ........

Катушка связи . . .

Lu Lib

1-2-3 4-5

ПЭВТЛ 0,1 ПЭВТЛ 0,1

65+65 50

438+10%

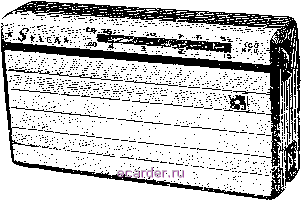

Рис. 4.50.

СЕЛГА (Выпуск 1963 г.)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Радиоирисмиик Селга (рис. 4.50) представляет собой малогабаритный супергетеродин иереиосиого тина, собранный иа семи транзисторах.

Радиоприемник иредназначен для приема передач радиовепгательны.х станций с амплитудной модуляцией в диапазонах длитилх и средних волн иа внутренюю магнитную аптеппу.

Максимальная чувствительность;

па ДЛИ1П1ЫХ волнах......... 400 мкв/м

на средних волнах......... 200 мкв/м

Реальная чувствительность:

на длинных волнах......... 1,2 мв/м

на средних волнах......... 0,8 мв/м

Избирательность но соседнему каналу:

на длинных волнах......... не менее 30 дб

па средних волнах......... ие менее 2G дб

Ослабление сигнала зеркальною капала:

па длинных волнах......... не менее 30 дб

на средних волнах......... не менее 26 дб

Промежуточная частота........ 465 кгц

Действие ЛРУ: при изменении сигнала иа входе приемника па 26 дб изменение сигнала на выходе ириемиика..... ие более 6 дб

Полоса воспроизводимых звуковых частот. 400-3 000 гц

Номинальная выходная мощность при коэффициенте нелинейных искажештй всего тракта усиления приемника ие более 8%. 100 мет

Источник питания: батарея типа Крона или аккумулятор типа 7Д-0,1



Напряжение питания......... 9 я

Ток, потребляемый приемником при отсутствии сигнала........... не более 7,0 ма

1аботоспособпость приемп1п<а сохраняется при снижении напряжения батареи питания ............... до 5,6 я

/Длительность работы прпем1тка при средней громкости:

от батареи Крона 1Л ....... 15-20 час

от батареи Крона ВЦ ....... 25-30 час

от аккумулятора типа 7Д-0,1..... 12 час

Габариппле ра:змеры......... 170X99X40 мм

Масса............... 480 г

Приемник комплектуется кожаш.ш футляром.

ПРИНЦИПИАЛЬНАЯ СХЕМА ПРИЕМНИКА

ВХОДНАЯ ЦЕПЬ

Катуин<и входных контуров L, и Ls и соответствующие им катунп<и связи 7-2 и 7.4 намотаны на ферритовом стерл(не встроенной мчгннтной антенны МЛ (рнс. 4.51).

При работе на дли(ни,1х волнах ка1унп<и L, и Ls включаются последовательно, а па средних волнах катуни<а Ls замьн<.чется накоротко.

Связь входных контуров с базой транзистора Т, преобразователя частоты - индуктивная.

Наружная антенна к входному контуру подключается через конденсатор Сз2.

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН

Преобразователь частоты собран на транзисторе Ti типа П401 по схеме с совмещештым гетеродьчюм. Гетеродин собран по схеме индуктивной трехточки.

Оптимальное условие преобразования частоты выполняется при папряже-нни гетеродина на эмиттере транзистора Т) 80-120 мв. Напряжение сигнала с входного контура с помощью катушки связи 7.2 или Li подается на базу транзистора Tt. Нагрузкой преобр-азовательного каскада является двухкоптур-ньп°1 полосовой фильтр с полосой пропускаш1я примерно 9 кгц па уровне --6 дб. Связь полосового фильтра с преобразователем частоты 7i и с первым каскадом усилителя ПЧ-трансформаторная.

Режим работы транзистора Ti определяется величинами сонротивлений резисторов Ri, R2 и Rs.

Максимальная чувствительность приемника по промежуточной частоте с базы транзистора Т\ составляет 2-5 мкв при выходном ианряжснии на нагрузке усилителя НЧ 225 мв.

УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР

Двухкаскадный усилитель промежуточной частоты собран иа транзисторах 72 и Гз тина П401, включенных по схеме с общим эмиттером. Первый каскад выполнен на транзисторе Гг по резопаиспой схеме с [гейтрализацнеи. Для нейтрализацип действия внутренней обратной связи транзистора Гг иснользуется конденсатор Сц. Такая схема каскада позволяет получить бол1>шее значение максимального коэффициента устойчивого усиления (примерно 20-30).
