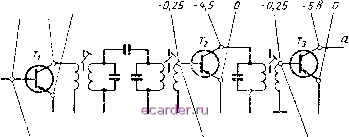

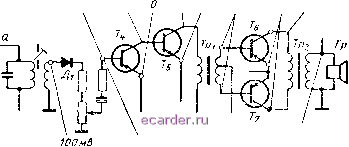

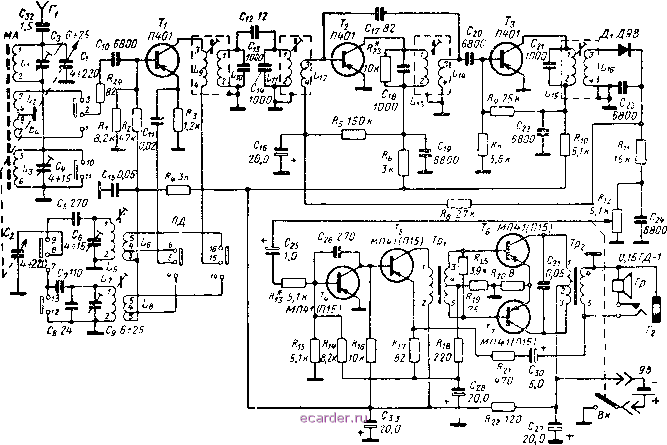

Слаботочка Книги  Рис. 4.51. Принципиальная схема приемника Селга . Переключатель дапазонов установлен в положение СВ, Второй каскад усилителя ПЧ собран на транзисторе 7 з, в коллекторную нет, которого включен одноконтурный фильтр ПЧ /.uCei с полосой пропускания 30-40 кгц на уровне -3 дб. Детектор сигнала выполнен на диоде Д1 тина Д9В. Нагрузкой детектора служит переменный резистор R12. с которого через разделительный конденсатор Сгг, и резистор Ri3 напрял<ение звуковой частоты подается иа базу первого каскада усилителя НЧ. Для автоматической регулировки усиления используется постоянная составляющая тока диода JIi с помощью которой регулируется базовый ток первого каскада усилителя ПЧ (транзистора Гг). Напряжение АРУ снимается с нагрузки детектора Mi и через резистор Ra подается на базу транзистора Гг. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель ешзкой частоты собран на транзисторах r.i, Т5, Те и Г7 типа П15. Первый и второй каскады усилителя низкой частоты выполнены по схеме с непосредственной связью. Напряжение смещения на базу первого каскада усилителя НЧ (транзистора Ti) г сдается и;- эммитерной цепи транзистора Ть второго каскада, таким образом осуществляется отрицательная обратная связь по постоянному току между этлки каскадами. Притщип действия ее заключается в следующем. При повышении температуры ток коллектора транзистора Ti возрастает, а напряжение коллектора падает. При этом уменьшается -0,3 -6 -0,6  25 мнв 2030 мнв 500х600мнв -0,15 -1,1 -7,8 -0,9 -0,12 -0,05 -95  8т15мв 0,716 (225 мв Рис. 4.52. Режимы рабо1Ы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Сел1-а . напряжение иа базе транзистора Г?, а следовательно, уменьшается и ток эмиттера этого транзистора. Так как напряжение смещения на ба.зу транзистора Г4 поступает с резисторов Ris и R19, через которые протекает эмиттерный ток транзистора Ть, то напряжение на базе транзистора Ti также уменьшается. Такое ностроепие схемы обеспечивает температурную стабильность обоих каскадов в интервале температур от -10 до 4-40° С. В коллекторную цепь rpairmcTopa Ts включен согласующий трансформатор Tpi, со вторичной обмотки которого напряжения, сдвинутые по фазе па 180°, подаются на базы транзисторов Те и Гт усилителя мощности. Выходной каскад уснштеля НЧ собран по двухтактной схеме и работает в режиме усиления класса АВ. Два последних каскада усилителя НЧ охвачены частотнонезависимой глубокой отрицательной обратной связью, напряжение которой снимается со вторичной обмогки выходного траисформа гора Тр2 и подается через цепочку CsoRzi в цепь эмиттера транзистора Г5. Напряжение смещения на базы транзисторов Ге и Г? выходного каскада снимается с делителя, через который протекает эмиттерный ток транзистора Г5. Этот ток, как указывалось выше, автоматически регулируется при изменении температуры. Такое построение схемы усилителя НЧ обеспечивает при изменении температуры стабилизацию рабочей точки выходного каскада без применения терморезистора. Коррекция частотной характеристики усилителя НЧ в области верхних звуковых частот осуществляется с помощью конденсаторов С20 и С31. Для устойчивой работы приемника в цепях нитл[шя включены развязывающие фильтры RlCls и /?22С29. Режимы работы транзисторов указаны па рис. 4.52. В прием1П1Ке предусмотрена возможность подключения малогабаритного телефона типа ТЛ\-2М. При включении телефона громкоговоритель автоматически отключается. КОНСТРУКЦИЯ и ДЕТАЛИ Корпус прием[шка выполнен из цветной ударопрочной пластмассы. Органы управления (ручки настройки, регулятора громкости с выключателем питания), гнезда для подключения наружной антенны (Fi) и телефона (Гз) расположены па боковых сторонах приемника. Переключатель диапазонов установлен на задней крышке приемника. В задней крышке имеется люк для батареи питания. Шкала приемника проградуирована в сотнях килогерц. Монталс прием[шка выполнен на печатной плате, изготовленной из фольгированного гетинакса. Схема расположения узлов и деталей иа монтажной плате показана на рис. 4.53, а топографическая схема - на рис. 4.54. Настройка приемника на принимаемую радиостанцию осуществляется с помощью двухсекциошюго блока конденсаторов переменной емкости с твердым диэлектриком типа КПТМ емкостью 4,5-220 пф. Верньерное устройство, кинематическая схема которого изображена на рис. 4.54, обеспечивает замедление 1 : 6. Магнитная антенна выполиепа на ферритовом стержне марки 400ИН с размерами 125X16X4 мм. На стержне размещены катушки входных контуров Ll и Ls катушки связи L2 и Li. Для крепления транзисторов используются специальные трехконтактпые транзисторные панели. Катушки гетеродина намотаны на четырехсекционных каркасах. Катушки контуров ПЧ намотаны па трехсекщюипых каркасах, каждый из которых помещен в чашки из феррита марки 600НН диаметром 8,6 м.и. Настройка контуров осуществляется подстроечными сердечпикаки из феррита марки 600НН. Намоточные данные коптурпых катушек приемника приведены в табл. 4.11. Трансформаторы усилителя 114 Тр2 и tpi по конструкции однотипны и собраны на сердечниках из пластин пермаллоя марки 50Н типа Ш5, толщина на- 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 [161] 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
