бора 6 мм. Намоточные данные трансформаторов НЧ приведены в табл. 9.3, 9.4. Распайка выводов всех катушек контуров и трансформаторов показана на рис. 4.56.

В приемнике применены детали следующих типов:

резистор Ri2 - типа СПЗ-Зб, Яго - проволочный, остальные резисторы - типа УЛМ-0,12;

конденсаторы Сз, С4, Се, Cg -типа КПК-М, Сз, С?, Сз, С17, Сге, С32- типа КТ-1а, С13, Си, Cis, С21-типа ПМ-1, Сю, Сю, С20, С22, Сгз, С24 - типа КД-2а, Сю, Сз1 - типа МБМ, Сю, С25, С27, Сзз, С29, Сзо - типа ЭМ.

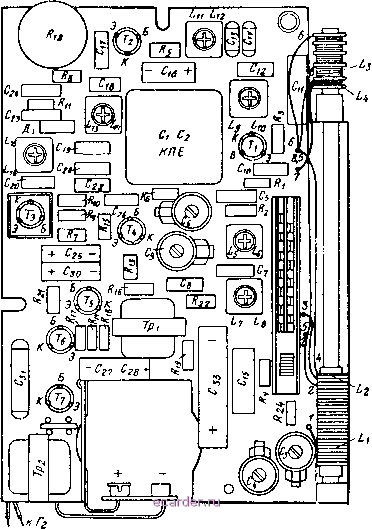

Рис. 4.53 Схема расположения узлов и деталей на печатной плате приемника

Селга .

Транзисторы 7 i - Ti установлены на специальных паиелька.ч,

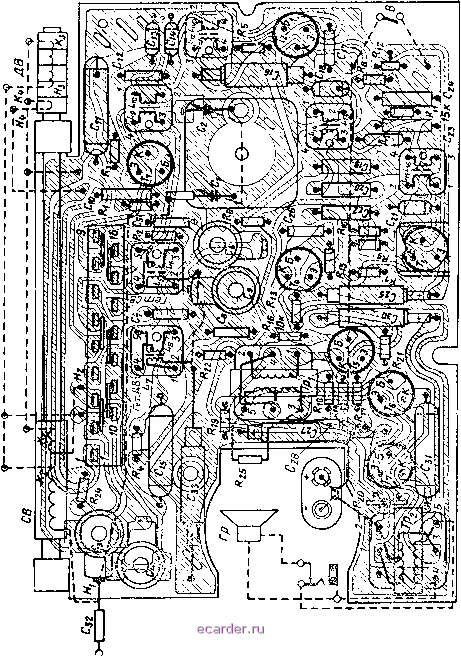

Рис. 4.54. Топографическая схема печатной платы приемника Селга .

Резистор Ra устанавливается со стороны печати.

2 витка

Ручка настройки

Рис. 4.55, Кинематическая схема верньерного устройства приемника Селга .

Стрелка показывает паправле[1не установки шпура.

Антенна Д& и С&

Li, L3

1 2 3 1 7 8 5

Катушки контуров гетеродина

5 г-

-0Z

Катушки ФПЧ 2 ,х5

20- С о<,

Ll3 j > iff

Трансформаторы НЧ

Рис. 4.56, Распайка выводов (вид снизу) катушек контуров и трансформаторов НЧ приемника .<Селга .
