зистора /?2з, включенного в цепь транзистора Гб. Такое построение схемы усилителя НЧ обеспечивает температурную С1абилизаппю рабочей точки выходного каскада без применения терморезистора и работу всего усилителя НЧ в интервале температур от ~10 до +40° С. Для коррекции частотной характеристики усилителя НЧ в области верхних частот применены конденсаторы Сгэ и Cso.

Для устойчивой работы приемника в цепях питания включены развязывающие фильтры /?24С28, RuC2S И RiPiO.

Режимы работы транзисторов указаны на рис. 4.59.

В приемнике предусмотрена возможность подключения малогабаритного телефона типа ТМ-2М. При включении телефона громкоговоритель автоматически отключается.

В 1970 г. в схему приемника были внесены изменения, которые позволили упростить технологию его производства:

1. Катущка ФПЧ Г12 полностью включена в коллекторную цепь транзистора Гз, число витков ее 33x3, провод ПЭВ-1 диаметром 0,1 мм, выводы /-3. Такие же намоточные данные имеет и катущка связи Г,з, выводы у нее 4-5.

2. Конденсатор 270 пф заменен конденсатором типа ПМ-1 емкостью 510 пф.

3. Конденсатор Cis исключен.

КОНСТРУКЦИЯ и ДЕТАЛИ

Корпус радиоприемника выполнен из цветного ударопрочного полистирола. Органы управления (ручка настройки и ручка регулятора громкости с выключателем питания) расположены на правой боковой стенке, а гнездо для подключения телефона - иа левой стенке корпуса. Ручка переключателя диапазонов расположена па задней стенке корпуса.

Приемник имеет горизонтальную щкалу, яроградуированную в сотнях килогерц.

Монтаж вынолиеи на печатной плате из фольгированного гетинакса. Схема расположения узлов и деталей на печатной плате показана на рис. 4.60, а топографическая схема - иа рис. 4.61. В приемнике применен громкоговоритель типа 0,1ГД-6. Настройка приемника на частоту принимаемой радио-стаицт 1 осуществляется с помонгью двухсекционного блока конденсаторов переменной емкости типа КПЕ-3 с твердым диэлектриком емкостью 7-240 пф.

Магнитная антенна выполнена на ферритовом стержне марки 600НН с размерами 115x20x3 мм. Катушки контуров ПЧ и гетеродина намотаны на трехсекционных каркасах и помещены в ферритовые чашки марки 600НН диаметром 8,6 мм. Каждая из катушек заключена в экран, изготовленный из латуни. Настройка контуров осуществляется подстроечными сердечниками из феррита марки 600НН длиной 12 мм и диаметром 2,8 мм.

Намоточные данные контурных катушек приведены в табл. 4.12. Трансформаторы усилителя НЧ Tpi и Гр2 по конструкции однотипны. Сердечники их собраны из пластин типа ШЗ, толщина набора 6 мм. В трансформаторе Tpt применен пермаллой марки 79НМ, а в трансформаторе Грг - марки 50Н.

Намоточные данные Tpi и Грг приведены в табл. 9.3 и 9.4.

Распайка выводов всех контурных катушек и трансформаторов показана на рис. 4.62. Кинематическая схема верньерного устройства приемника изображена на рнс. 4.63.

В приемнике применены детали следующих типов:

резистор Rt3 - типа СПЗ-Зб, Rtb - проволочный, остальные резисторы - типа УЛМ-0,12;

конденсаторы Сг, С, С. Се, С7, Сц, С]. Сц, С,8, Cjg, Cas, С33, Css - типа KT-la, Cg - типа ПМ-1, С4, Cs, Сю. Cie, Сп, С20, С21, С22, С29, С30 - типа КЛС, Ci6, С24- С26, С27, С28, Сзь Сз9 -типа К-50-6.

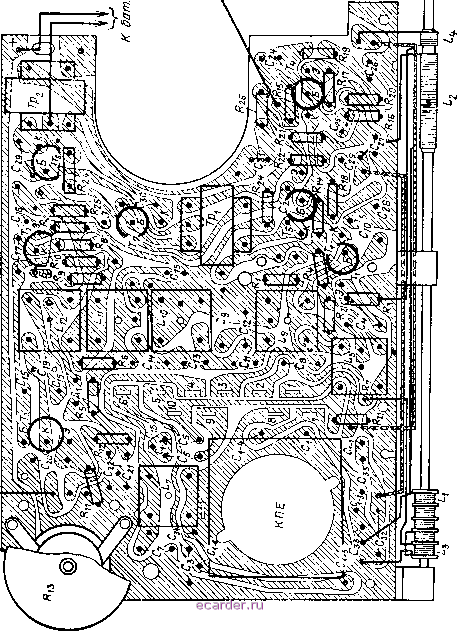

ис. 4,61. Топограф11Ч(?ская схема печатной платы приемника Алмаз .



Антенна СВ и Д8 г 3 ♦

5 6 7 в

L, L,


7 aj

Катушки контуров гетеродина


Катушки ФСС


Катушки ФПЧ

Трансформаторы НЧ


Рис. 4.62. Распайка выводов (вид снизу) катушек контуров и трансформаторов НЧ приемника Алмаз .


ручка настройки ~

Рис. 4.63. Кинематическая схема нери1,сриого

ycTpoiiCTBa приелпгпка .Ллмаз . Стрелка показывает направление установки шпура.
