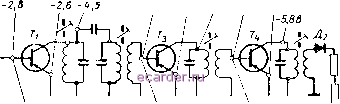

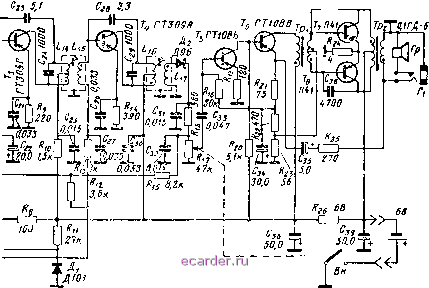

Слаботочка Книги  Рис. 4.65. Принципиальная схема Переключатель диапазонов УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР Двухкаскадный усилитель ПЧ собран на транзисторах Тз и типа ГТ309, первый из [щх группы Г, второй - группы А. Оба каскада усилителя ПЧ выполнены по резонансной схеме с нейтрализацией. Нейтрализация действия внутренней обратной связи транзисторов 7з и Г4 осуществляется с помощью конденсаторов Сгз и Сгъ. Для питания базовых цепей транзисторов Гз и Г4 используется стабилизированное напряжение, снимаемое с резистора Ri, что позволяет сохранить высокую чувствительность приемника при снижении напряжения питания на 20%. Избирательность приемника по соседнему каналу в основном обеспечивается контурами TuCis, LizCzo и LuCzi. Детектор приемника выполнен на диоде Да типа Д9В. Нагрузкой детектора служит переменный резистор Rn. Для автоматической регулировки усиления используется постоянная составляющая тока диода Дг, С помощью которой регулируется базовый ток транзистора Гз. Напряжение АРУ снимается с нагрузки детектора Rn и через резистор Rif. подается на базу транзистора Гз. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель низкой частоты собран на транзисторах Тъ. Го, Г? и Tg. Первый и второй каскады усипптеля выполнены по схеме с непосред-ствеппон связью. Первый каскад собран па транзисторе Г5 типа ГТ108Б, а второй - Гб типа ГТ108В. Напряжение смещения на базу первого каскада (Гб) подается с делителя ь эмиттерной цепи второго каскада транзистора Те, в результате чего ос>ществляется отрицательная обратная связь по постоянному току между этими двумя трапзисгор,ами. 031700  приемника Орбича . установлен в положение i\B, При повышении температуры ток коллектора транзистора Тъ возрастает, а напряжение па базе транзистора Т уменьшается, а так как напряжение смешения иа базу транзистора Ть снимается с резисторов /?22, /?2з, через которые протекает эмиттерный ток транзистора Ге, то напряжетте на базе транзистора Тъ уменьшается. Такая схема обеспечивает гемпературную стабильность обоих каскадов в интервале те.чператур от -10 до +40° С. В коллекторную цепь транзистора Те включен согласующий трансформатор Три Выходной каскад усилителя низкой частоты собран па двух транзисторах T-i и Гз типа П41 по двухтактной схеме и работает в режиме усиления класса ЛВ. Для согласования выходного каскада усилителя НЧ с громкоговорителем типа 0,1ГД-6 применен выходной трансформатор Трг. Два последних каскада охвачены частотнонезависимой отрицательной обратной связью, напряжение которой снимается со вторичной обмотки выхсщного трансформатора и через резистор /?25 и конденсатор С35 подается на эмиттер транзистора Ге- Нанрялсение смещения на базы транзисторов оконечного каскада подается с резистора /?2з, включешюго в т1Рпь эмиттера транзистора Ге. Для коррекции частотной характеристики усилителя НЧ в области верхних звуковых частот применены конденсаторы Сз? и Сзз- Режимы рабо1ы транзисторов указаны на рис. 4.60. КОНСТРУКЦИЯ И ДЕТАЛИ Корпус приемника выполнен из цветной ударопрочной пластмассы. Органы управления (ручки настройки, регулятора громкости с выключателем питания) и гнездо телефона (Ti) расположены на боковых стенках корпуса приемника. Переключатель диапазонов установлен на задней крьннке. в задней крышке имеется отсек для батареи питания. Шкала приемника проградуироиапа в килогерцах иа диапазоне СВ п с .метрах па диапазоне КВ. Аоитаж приемника вьшолиеи иа печатной плате, изготовлеииой из фоль-1ироваппог() гетинакса. Расположение узлов и деталей на печатной плате показано на рис. 4.67, а топографическая схема изображена на рис. 4.68. В приемнике применен громкоговоритель типа 0,1ГД-6. Настройка приемника осуществляется с помощью двухсекционного блока конденсаторов переменной емкости с твердым диэлектриком типа КПТМ емкостью 6-260 пф. -0,35 -0,2 -,5 -0,55 -0,*в  35мив 3050 мнв Г,5т2мд X -0,25-0,15 -0,95-0,8 с/* Pzrtrp .2  J iV Тг\-0,в58 2т5 мв 0,71 в (225 мв) Стабилизатор напряшения Рис. 4.66. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Орбита . Магпитпая антенна СВ и КВ диапазонов выполнена на ферритовом стержне длиной 125 мм и диаметром 8 мм из материала марки 150ВЧ. Все катушки контуров ПЧ и гетеродина СВ намотаны на трехсекционных каркасах, каждый из которых помещен в ферритовые чашки диаметром 6,1 мм. Материал чашек для контуров ПЧ и гетеродина - феррит марки 1000НМ,3, для контура гетеродина КВ - феррит 50ВЧ-2- Намоточные данные контурных катушек приемпнка приведены в табл. 4.13. Трансформаторы усилителя НЧ Tpi и Трг по конструкции одиогиппы и собраны на сердечниках из пластин пермаллоя марки 50Н типа Ш4, толщина набора 6 мм. Намоточные данные трансформаторов Tpi и Трг приведены в габл. 9.3 и 9.4. Распайка выводов всех катушек контуров и трансформаторов показана на рис. 4.69. Кинематическая схема верньерного устройства изобра-лсена на рис. 4.70. В приемнике применены детали следующих типов: резистор /?17 -типа СПЗ-Зд, /?24 - проволочный, остальные резисторы - типа У,ЛМ-0,12; конденсаторы Сг, Сз, Cs, Ci2, Cis, Сю, С40 - типа КД-1а, Сэ - типа КТ4-2, Ci8, С20, С24, С29 - типа КМ-56, С4, С7, Сю, Сц, С, С21, Сгь, Сга, С27, С30, С31, Сз2, Сзз, Сз7. Сз8-типа К10-7в или КД, С22, С34, С35, Сзе, С39 - типа К50-6. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 [167] 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
