Рис. 4.76.

К В А Р Ц-401 (Выпуск 1970 г.)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Радиоприемник Кварц-401 (рис. 4.76) представляет собой малогабаритный супергетеродин IV класса переносного типа, собранный на 7 гранзисторах.

Радиоприемник предназначен для приема передач радиовенгательных станций с амплитудной модуляцией в диапазонах длтшых и средних волн на внутреннюю магнитную антенну.

Максимальная чувствительность при выходной мощности 5 мет:

на длинных волнах......... 400 мкв/м

иа средних волнах......... 200 мке/м

Реальная чувствительность;

на длинных волнах......... 1,2 мв/м

на средних волнах......... 0,65 ме/м

Избирательность по соседнему каналу.

на длинных волнах........ не менее 30 дб

на средних волнах......... не менее 26 дб

Ослабление сигнала зеркального канала:

иа длинных волнах......... не менее 30 дб

па средних волнах......... не менее 26 дб

Промежуточная частота........ 465 кгц

Действие АРУ: при изменении сигнала на входе приемника на 26 дб соответствующее изменение сигнала на выходе приемника ............... не более 4 дб

Полоса воспроизводимых звуковых частот. 450-3 000 гц

Номинальная выходная мощность при коэффициенте нелинейных искажений тракта усиления приемника не более 5% . . . 100 мет

Источник питания: батарея типа Крона ВЦ либо аккумулятор типа 7Д-0,1

Напряжение питания......... 9 0

Ток, потребляемый приемником при отсутствии сигнала........... не более 8,0 ма



Работоспособность приемника обеспечивается при снижении папряжештя батареи питания .............. до 4,0 9

Длительность работы приемника при средней громкости:

От батареи Крона ВЦ ....... 30-40 час

от аккумулятора типа 7Д-0,1..... 12 час

Габаритные размеры......... 170x98x40

Масса............... 500 а

В комплект приемника входит плечевой ремень.

ПРИНЦИПИАЛЬНАЯ СХЕМА

ВХОДНАЯ ЦЕПЬ

Катушки входных контуров длинных и средних волн Li к Ц п соответствующие им катушки связи La и Li иамота1Из1 на ферритовом стержне встроенной магнитной антенны МА (рис. 4.77). Связь входных контуров с базой транзистора Ту преобразователя частоты - индуктивная. Наружная антенна к входным контурам подключается через конденсатор Сь

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН

Преобразователь частоты собран на транзисторе Ту типа ГТ309В по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме индуктивной трехточки. Оптимальное условие преобразования обеспечивается при напряжении гетеродина на эмиттере транзистора Ту в диапазоне ДВ 70-100 м.в, а в диапазоне СВ 80-120 мв.

Напряжение сигнала па базу транзистора Ту преобразователя частоты подается со входного контура с помощью катушек связи La или Lk-

Нагрузкой преобразовательного каскада служит трехконтурный фильтр сосредоточенной селекции (ФСС), который обеспечивает избирательность по соседнему каналу не менее 26 дб. Ширина полосы иропускания ФСС (8 кгц на уровне -6 дб) определяется величинами емкостей конденсаторов связи Cie и Cis.

Связь ФСС с коллектором транзистора Ту и с базой транзистора Тч трансформаторная.

Режим работы и температурная стабилизация преобразовательного каскада транзистора Ту определяется сопротивлениями резисторов Ry и R?,.

УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР

Двухкаскадный усилитель промежуточной частоты собран на транзисторах Гг и Гз типа ГТ309Г и ГТ309В, включенных по схеме с общим эмиттером. Первый каскад усилителя ПЧ - апериодический с активной нагрузкой (Riz). Второй каскад усилителя собран иа транзисторе Гз но резонапспон схеме с усредненной нейтрализацией (конденсатор Сае емкостью 7,5-10 пф), что позволило повысить электрическую устойчивость каскада и получить большой коэффициент усиления (примерно 80-100). Нагрузкой каскада служит шиpoкoпOJюc-ный контур LiiCas с полосой пропускания 35-40 кгц на уровне -3 дб.

Автотрансформаторная связь контура ПЧ с транзистором Гз и трапсформаторпая связь с детектором выбрана таким образом, чтобы обеспечить работу детектора от генератора тока, что позволяет получить наименьший козф-фицисит гармоник при малых подводимых сигналах к детектору.

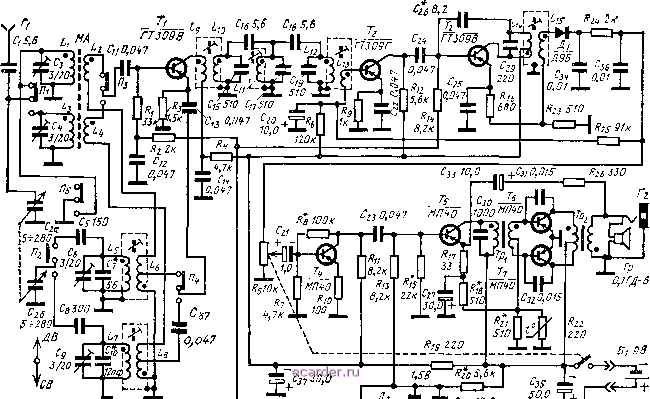

Рис. 4.77. Принципиальная схема приемника Кварц-401 .

Переключатель диапазонов установлен в положение ДВ.
