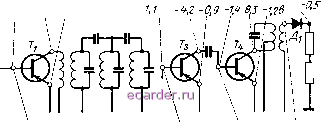

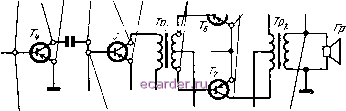

Слаботочка Книги Детектор сигнала приемника выполнен на полупроводниковом диоде Д1 типа Д9Б. Для автоматической регулировки усиления используется постоянная составляющая тока диода Дь с помощью которой регулируется базовый ток первого каскада усилителя ПЧ. Полученное при этом смещение диода в прямом нанравлении компенсируется дополпительиым напряжением противоположной полярноеги, которое создается па резисторе /?2,ч током эмиттера транзистора Гз. Такое иостросипе схемы позволяет обеспечить падежную работу системы АРУ и усилителя ПЧ, не ухудшая чувсгвительность приемника, так как при нулевом смещении детектор начинает работать уже при самых малых сигналах. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель НЧ выполнен на четырех транзисторах Г4, Г5, Ге и Г7 типа МП40, включенных по схеме с обп1Им эмиттером. Первый каскад собран на транзисторе Г4 по резистивпой схеме с активной нагрузкой (Rn). Второй каскад усилителя НЧ работает па транзисторе Г5, в коллекторную цепь его включен согласующий трансформатор Грь Для устранения паразитного возбуждения параллельно первичной обмотке согласующего трансформатора включен конденсатор Сзо- -rjff -5,7-1,0  2т-5 мкб 40-Г50 тЬ 00-600мкв 80 мв -0,2-8 0,05 0,9 -8,7 -0,8 0,1 ,......  1020 мв 220г260мв 1,0 в (225мв) Рис. 4.78. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Кварц-401 . Выходной каскад собран на транзисторах Ге и Г7 по двухтактной схеме, работающей в режиме класса АВ. Нагрузкой выходного каскада служит громкоговоритель типа 0,1ГД-6. Коррекция частотной характеристики и устранение фазового сдвига на верхних звуковых частотах в выходном каскаде осуществляется коидепсато-рами Сз1 и Сз2. Смещение на базы выходных транзисторов подается из эмиттерной цепи нредоконечного каскада (транзистор Тц), что позволило получить малый ток покоя. Два последних каскада усилителя НЧ охвачены частотнонезависимой отрицательной обратной связью, напряжение которой снимается со вторичной обмотки выходного грансформатора Тр2 и через цепочку RzeCss подается в цепь эмиттера транзистора Тъ. Температурная стабилизация выходного каскада обеспечивается терморезистором R22 типа ММТ-136. Для сохранения максимальной чувствительности приемника при глубоком разряде батареи питание базовых цепей транзисторов Ti, Т2, Т?. п Тъ осуществляется стабилизированным напряжением. Стабилизатор напряжения собран на селеновом стабилитроне Дг типа 7ГЕ2А-С, который обеспечивает опорное напряжение 1,5+0,1 в при разряде батареи питания до 30%. Все каскады имеют режимную и температурную стабилизацию, что обеспечивает нормальную работу приемника в интервале температур от -10° до -1-45° С. Режимы работы транзисторов указаны на рис. 4.78. В приемнике предусмотрена возможность подключения малогабаритного телефона типа ТМ-4, при вкл.ючении которого громкоговоритель автоматически отключается. КОНСТРУКЦИЯ и ДЕТАЛИ Корпус приемника выполнен из цветного ударопрочного полистирола. Задняя крышка съемная и крепится с помощью двух винтов. В корпусе имеется специальный отсек для батареи питания, закрывающийся крышкой. Шкала и ручка настройки приемника расположены иа верхней стороне корпуса, ручка регулятора громкости с выключателем питания на правой боковой стенке, гнезда для наружной антенны и телефона - иа левой боковой стенке, а переключатель диапазонов - на задней крышке приемника. Шкала приемника проградуирована в метрах. Печатная плата изготовлена из фольгированного гетннакса (рис. 4.79). Настройка приемника осуществляется с помощью двухсекционного блока конденсаторов переменной емкости с твердым диэлектриком типа КП4-5 емкостью 5-280 пф. Переключатель диапазонов продольно-ножевого тина на два положения, имеет шесть групп контактов. Магнитная антенна выполнена на ферритовом стержне марки 400НН длиной 160 мм н диаметром 8 мм, на котором размещены катушки входных контуров ДВ и СВ Ц, Li, и катушки связи L2 и 7-4 Катушки контуров ФСС, ФПЧ и гетеродина намотаны на трехсекционных каркасах, по.мещены в чашки из феррита марки 600НН диаметром 8,6 жж и закрыты отдельными латунными эк танами. Настройка контуров осуществляется подстроечными сердеч1шками из феррита марки 600НН. Намоточные данные контурных катушек приемника приведены в табл. 4.15. Трансформаторы усилителя НЧ Tpi и 7 р2 по конструкции однотипны. Сердечники их собраны из пластин пермаллоя марки 50Н типа ШЗ, толщина набора 6 мм. Намоточные данные трансформаторов Тр и Трг приведены в табл. 9.3 и 9.4. Распайка выводов всех катушек контуров и трансформаторов НЧ показана па рис. 4.80. Кинематическая схема верньерного устройства приемника Кварц-401 изображена на рис. 4.81. В приемиике применены детали следующих типов: резистор /?22 - типа ММТ-136; Ri - типа СПЗ-4в; остальш>1е резисторы - ВС-0,125а; конденсаторы Ci, С, С- С , Сю, Сю, Сю, Сгв, Сгя, Сзо-ттша КТ-1а; С20, С21, Сгз, С27, Сгз, Сзз, С35, С37 ~ тина К50-6; Сц-Сц, Счг, Сг Сгъ, С31, Сзг, Сз4, Сзб--типа К10-7в; С,ъ, С , С,9--типа ПМ-2; Сг - блок КПЕ-5; С, d, Се, Сэ - типа КТ4-1Т.  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 [173] 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
