Рис, 4.87.

С Е Л Г А-402 (Выпуск 1970 г.)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Радиоприемник Селга-402 (рис. 4.87) представляет собой малогабаритный супергетеродин IV класса переносного типа, собра1Шыи на 8 транзисторах и трех иолупроводниковых диодах. Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну.

Максимальная чувствительность:

па длинных волнах......... 300 мкв/м

на средних волнах......... 150 мкв/м

Реальная чувствительность:

на длинных волнах......... 1,2 мв/м

иа средних волнах......... 0,7 лш/м

Избирате.!ьпость по соседнему каналу:

иа длинных волнах......... пе Меиее 30 дб

на средних волнах......... пе менее 26 дб

Промежуточная частота........ 465 кгц

Ослабление зеркального капала:

на длинных волнах......... пе менее 30 дб

иа средних волнах......... ие менее 26 дб

Действие АРУ: при изменении сигнала иа входе приемника иа 26 дб nsMcneinie напряжения сигнала иа выходе приемника . ие более 4 дб

Полоса воспроизводимых звуковых частот 450-3 1,50 гц

Номинальная выходная мощность при коэффициенте нелинейных искакений всего тракта усиления приемника не более 6% 100 мет

Источник питания:

батарея типа Крона пли аккумулятор типа 7Д-0,1

Напряжение питания......... О о



Ток, потребляемый приемником при отсутствии сигнала........... пс более 8,5 яш

Работоснособпость приелппиа! coxjiaiiHCTcn

при С1п1л;ении наиряження [пггання . . до 3 s

Длительность работы приемника при средней громкости:

от батареи типа Крона ....... 20-25 час

от аккумулятора типа 7Д-0,1..... 10-12 час

Габаритные размеры......... 170X100X47 лш

Масса............... 500 г

Приемник комплектуется кожаным футляром.

ПРИНЦИПИАЛЬНАЯ СХЕМА

Радиоприемник Селга-402 собраг! на кремниевых транзисторах типа КТ315А.

Принципиальная схема ирнемника (рнс. 4.88) предусматривает возможность использования интегральных схем.

ВХОДНАЯ ЦЕПЬ

Катушки входных контуров Li и Т-з и соответствующие им катушки связи 7-2 и 7-4 намотаны на ферритовом стержне встроенной магнитной антенны.

При работе на длинных волнах катуилки Li и Ls включаются последовательно, а на средних волнах катушка Li замыкается накоротко. Связь вход-пых контуров с базой транзистора 7i преобразоза1еля частоты-индуктивная. Наружная антенна подключается к входным контурам через конденсатор Ci,

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН

Преобразователь частоты собран на транзисторе Ti типа КТ315А по схеме с совмещенным гетеродином. Гетеродин собран по схеме индуктивной трехточки. Оптимальное условно преобразования частоты обеспечивается при на-нряжепнп гетеродина на эмиттере транзистора Ti 80-120 мв. Напряжение сигнала с входных контуров с помощью катушек связи L2 или L4 подается на базу транзистора Т,. В коллекторную цепь транзистора Ti включен трехконтурный фильтр сосредоточенной селекции (ФСС), который обеспечивает избирательность приемника ио соседнему каналу не менее 26 дб. ФСС имеет тни-рину полосы пропускания 7,5-8 кгц на уровне -6 дб. Связь между контурами ФСС виешнеемкостная, а с преобразователем частоты Ti и с первым каскадом усилителя ПЧ - индуктивная. Для обеспечения стабильности работы преобразователя частоты при изменении напряжения питания, окружающей температуры, а также 1юсле замены транзистора в базовую цепь транзистора Ti включен стабилитрон Д1 тшш 7ГЕ2А-С. Режимы работы транзистора Ti определяются величинами сопротивлений резисторов Rs и Ri.

Максимальная чувствительность приемника по промежуточной частоте с базы транзистора Ti составляет 2-3 мкв при выходном напряжении на нагрузке усилителя НЧ 225 мв.

УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР

Усилитель ПЧ co6paib на трех транзисторах Гг, Гз и Г4 типа КТ315А по апериодической схеме. Второй и третий каскады усилителя ПЧ выполнены но схеме с непосредстншнюй связью. Режимы работы транзисторов Гз и Г4 опре-



сл со


S в Г 6 ооооооооо & о р о о р о о

м п 16 IS fi и и II10

с в -ДВ

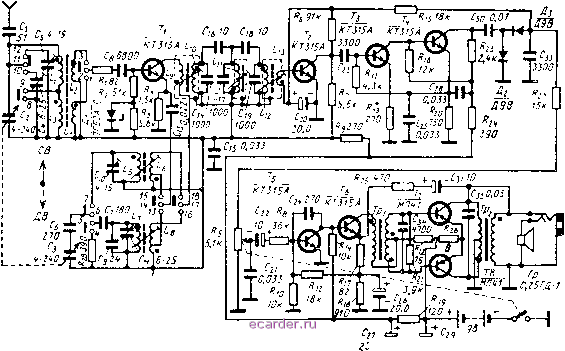

Рис. 4.88. Принципиальная схема приемника Селга-402 . Переключатель диапазонов установлен в положение СВ.
