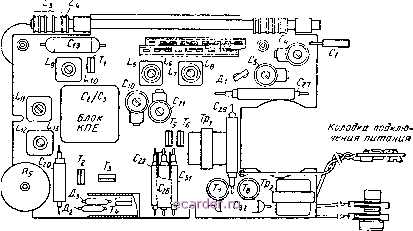

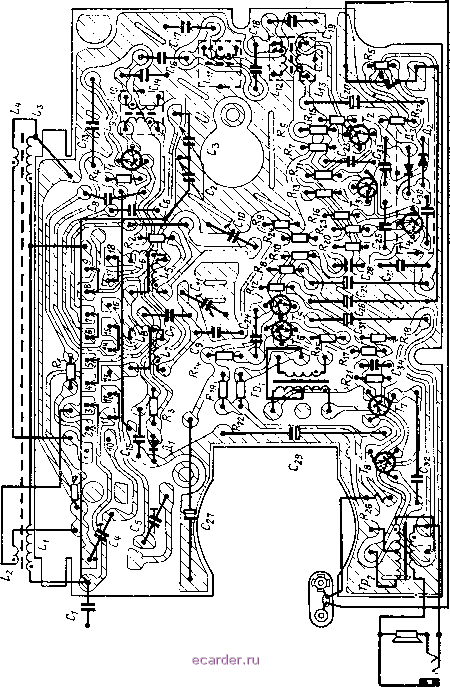

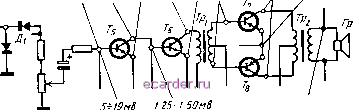

Слаботочка Книги деляются сопротивлениями резисторов Ru, Ru и Ru. Нагрузкой усилителя ПЧ служит детектор, собранный на двух диодах Дг и Дз тина Д9В по схеме удвоения напряжения. С нагрузки детектора - перзменного резистора регулятора громкости сигнал звуковой частоты подается на вход усилителя НЧ. Для автоматической регулировки усиления используется постоянная составляющая тока детектора, с помощью которой ре1улируется ток базы первого каскада усилителя ПЧ. Напряжение АРУ с нагрузки детектора через фильтр R15, Сго подается на базу транзистора Гг. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель низкой частоты собран иа транзисторах Гз - Гз. Первые два каскада собраны на транзисторах Гз и Гд типа КТ315 по схеме с иеносредственнон связью. В коллекторную цепь транзистора Гз включен согласующий трансформатор Tpi, со вторичной обмотки которого напряжения, сдвинутые по фазе на 180°, подаются на базы транзисторов Г7 и Гз усилителя мощности. Выходной каскад усилителя НЧ собран на транзисторах Г? и Гз типа МП41 по двухтактной схеме с трансформаторным выходом и работает в ре- -/,25 -7,6 -0,9 35мкв О -0,75 -US -0,1 -0,8-4,1$ 1-4,0  20 т 30мкв Г,2т1,5мВ 90м& -0,55 -2,6 О -8,3 -1,9 -0,14 -9 -0,028  0,71 В (225мй) Рис. 4.89. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Селга-402 . жиме класса АВ. Напряжение смещения па базы транзисторов Г7 и Гв снимается с резистора Rti, включенного в цепь коллектора транзистора Го. Нагрузкой выходного каскада служит громкоговоритель типа 0,25ГД-1 с сопротивлением звуковой катушки 10 ом. Два последних каскада усилителя НЧ охвачены частотнонезависимой отрицателыюй обратной связью. Напряжение обратной связи снимается со вторичной обмотки выходного трансформатора Трг и через конденсатор С31 и резистор /?25 подается в эмиттерную цепь транзистора Г0. Коррекция частотной х.чрактеристики в области высоких частот осуществляется с помощью конденсаторов Сг/., Сзг и С34. Режимы работы транзисторов ириемиика указаны на рис. 4.89. В приемнике имеется возможность подключения малогабаритного телефона типа ТМ-4. При подключении телефона громкоговоритель автоматически отключается. КОНСТРУКЦИЯ и ДЕТАЛИ Корпус приемника выполнен из цветного у.даропрочного полистирола. Ручки настройки и регулятора громкости с выключателем питания, гнезда для подключения внешней антенны Г] и телефона Гг расположены на боковых степках корпуса приемника и снабжены соответствующими обозначениями. Переключатель диапазонов и отсек питания находятся на задней крышке корпуса. Шкала приемника проградуирована в сотнях килогерц. Монтаж выполнен на печатной плате, изготовленной из фолыироваппого гетинакса. Схема расположения основных узлов и деталей показана на рис. 4.90, а тонографи-  Гнездо пюклю-чения телефома Рис. 4.90. Схема расположения основных узлов и деталей на печатной плате приемника Селга-402 . ческая схема печатной платы - на рис. 4.91. Настройка приемника осуществляется с помощью верньерного уст ройства блоком конденсаторов неременной емкости с твердым диэлектриком типа КПТ.М емкостью 5-240 пф. Кинематическая схема верньерного устройства изображена на рис 4.92. Магнитная антенна выполнена на ферритовом стержне марки 400НН размером 125X16X4 мм. На ферритовом стержне размещены катушки входных контуров и соответствующие им катушки связи. Катущки гетеродина намотаны на четырехсекционных каркасах, а контуров ФСС на трехсекционных. Катушки ФСС помещены в ферритовые чашки марки 600НН диаметром 8,6 мж и закрыты алюминиевыми экранами. Настройка контуров гетеродина и ФСС осуществ.ляется с помощью подстроечиых сердеч1ш-ков из феррита марки 600НН диаметром 2,8 мм и длиной 14 мм. Намоточные-данные катушек контуров приведены в табл. 4.17. Трансформаторы НЧ Tpi и Трг по коиструкцпи однотипны. Сердечники их собраны из пластин пермаллоя марки 50Н типа Ш5, толщина набора 6 мм. Намоточные дан}1ые трансформаторов НЧ приведены в табл. 9.3 и 9.4. Распайка выводов катушек контуров и трансформаторов НЧ показана на рис. 4.93. В приемнике применены детали следующих типов:  Рнс. 4.91, Топографическая схема печатной платы приемника Селга-402 . 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 [178] 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
