резистор Rs, - типа СПЗ-Зб; Rie - проволочный; остальные резисторы - кпа ВС-0,125; конденсаторы Си Ст, Сэ, Cie, Cis, С24 - типа KT-la; Cs, С23,

Указатель настройки

Ролик pi/чки настройки

Диск КПЕ

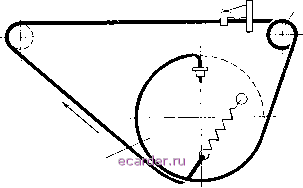

Рис. 4.92. Кинематическая схема верньерного устройства приемника Селга-402 .

Сзз -типа КД-2а; Се -типа КСО; С4, С, Сю, Сц-типа КПК-М; С13 - типа БМ; Ci4, Ci Сю -типа ПМ-1 или ПМ-2; Сю, C21, С25, С28, Сзо, С34 - типа К10-7в; С20, С22, С26, С27, С29, Сз1 - типа К50-3; С32 - типа МБМ; Сг и Сз-блок КПТМ.

Таблица 4.17 Намоточные данные контурных катушек приемника Селга-402

Наименование катушек	§lg	Номера выводов	Марка и диаметр провода, мм	Число витков	Индуктивность, мкгн
Антенная СВ . . Катушка связи		1-2 3-4	ЛЭШО 7x0,07 ПЭВ-2 0,16		375 ±10%
Антенная ДВ . . Катушка связи	Lz L,	5-6 7-8	ПЭВ-2 0,16 ПЭВ-2 0,16	240 20	4500±iO%.
Гетеродинная СВ . Катушка связи . .	Lb L,	3-4-5	ПЭВ-2 3x0,06 ПЭЛО 0,1		180±10%
Гетеродинная ДВ. Катуип-са связи		3 4 5	ПЭВ-2 0,1 ПЭЛО 0,1	220 6-+7	580±10%
ФСС-1 ..... Катушка связи		3-4 1-2	ПЭВ-2 5x0,06 ПЭЛШКО 0,1	70 50	117±10%
ФСС-2 .....			ПЭВ-2 5x0,06		117± 10%
ФСС-3..... Катушка связи . .	Lvi Lu,		ПЭВ-2 5x0,06 ПЭЛШКО 0,1	70 4	1 17±1о%

/ 2 5 О 0 0

Антенна ДВ и СВ

L 7 Lci

Lz Li

Kami/шка кон/тл/ров ге/лерадииа

cs

7o-i-OS

9

S

1 o-- ,-o5

2o- -OJ

Иатушки <PCC

of

-oZ /o-

-о/ i-o-

/5 -OJ

/1 IU

II

7 Li

-:-of

Транарорматорь/ m 5

Рис. 4.93. Распайка выводов контуров и трансформаторов НЧ (вид снизу)

приемника Селга-402 .

МИНИАТЮРНЫЕ РАДИОПРИЕМНИКИ

.ЮПИТЕР.., .НЕЙВЛ.. и .СИГНАЛ. (Выпуск 1964 г.)

Рис. 5.1.

Рис. 5.2.

Рис. 5.3.
