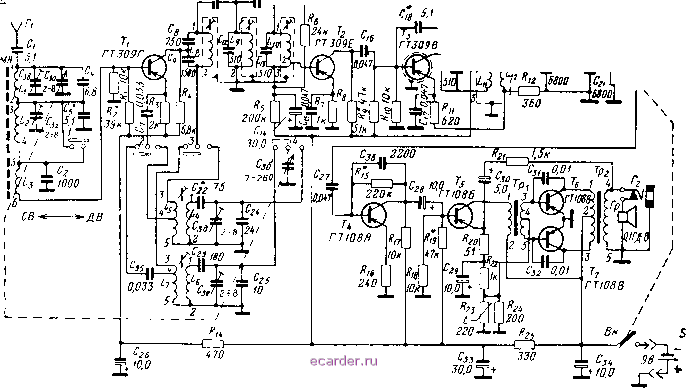

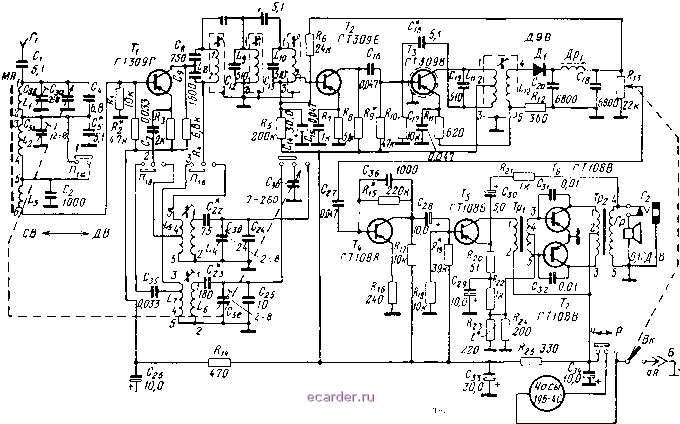

Слаботочка Книги ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Радиоприемники Юпитер , Нейва и Сигнал (рис, 5.1-5.3) представляют собой супергетеродины карманного типа, собранные на 7 транзисторах Принципиальные схемы всех трех радиоприемников одинаковы. Приемники различаются лишь внешним оформлением и конструкцией корпусов. Радиоприемники предназначены для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну. Максимальная чувствительность: на длинных волнах........ 600 мкв/м на средних волнах......... 350 мкв/м Реальная чувствительность: на длинных волнах........ 1,5 мв/м на средних волнах......... 0,8 мв/м Избирательность по соседнему каналу: на длинных и средних волнах..... не менее 26 дб Ослабление сигнала зеркального канала: на длинных и средних волнах..... не менее 26 дб Промежуточная частота........ 465 кгц Действие АРУ: при изменении сигнала на входе приемника на 26 дб изменение сигнала на выходе приемника...... не более 6 дб Полоса воспроизводимых звуковых частот 450--3 ООО гц Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 6% 60 мет Источник питания: батарея типа Крона Напряжение питания......... 9 в Ток, потребляемый приемником при отсутствии сигнала........... не более 5 ма Работоспособность приемника сохраняется при снижении напряжения питания . . до 5,6 в Длительность работы приемника при средней громкости: от батареи Крона 1Л ....... 15 час от батареи Крона ВЦ ....... 25-30 час Габаритные размеры: Юпитер ............. 113X70X33 мм Нейва .............. 115X72X35 Л1л< Сигнал ............. 121X77X36 мм Масса приемника: Юпитер ............. 350 г 1-1ейва ............. 350 г Сигнал ............. 400 г ИриемЕШки комплектуются кол1аными футлярами. ПРИНЦИПИАЛЬНАЯ СХЕМА Принципиальная схема приемников Юпитер рис. 5,4, а приемника Сигнал ~ на рис, 5.5. и Нейва изображена на ВХОДНАЯ ЦЕПЬ Катушки входных контуров намотаны на фсфритовом стержне магнитной антенны. Свячь входных контуров с бачой транзистора Ti - комбинированная, 0С1ЮВ1ПЛМ элементом связи слунит когтденсатор Сг (внутриемкостная С,о,Л1 С 5,1  Рис. 5.4. Принципиальная схема приемников Юпитер и Нейва . Переключатель диапазонов установлен в положение СВ.  Рис. 5.5. Принципиальная схе.ма приемника Сигна Переключатель диапазонов установлен в положение СВ; переключатель рода работы - в положение 1:Часи . 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 [180] 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
