связь) и вспомогательвым элементом - катушка связи L (индуктивная связь). Такая схема входной цени имеет равномерный коэффициент передачи по диапазону, позволяет улучшить ослабление си1нала .зеркального канала и уменьшить число групп контактов переключателя диапазонов. Кроме того, при виутриемкостной связи исключаются каналы побочного приема, возникающие вследствие паразитных резонансов, создаваемых индуктивностью связи и входной емкостью первого транзистора.

Наружная антенна подключается к входной цепи через конденсатор Ci.

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН

Преобразователь частоты собран па транзисторе Ti типа ГТ309Г но схеме с совмещенным гетеродином. Гетеродин работает но схеме индуктивной трехточки. Оптимальное условие преобразования частоты во всем диаиазоне выполняется при напряжении гетеродина иа эмиттере транзистора Ti 80-120 мв.

Нагрузкой преобразователя часготы служит трехконтурный фильтр сосредоточенной селекции (ФСС), который обеспечивает избирательность по соседнему каналу.

Ширина полосы иропускания ФСС (7,5-8 кгц на уровне -6 дб) определяется величинами емкостей конденсаторов Сю и Си.

Связь ФСС с коллекторной цепью транзистора Ti емкостная (через емкостной делитель Сц, Сд), а с базой транзистора Тг - автотрансформаторная. Режим транзистора Ti преобразователя частоты определяется величинами сопротивлений резисторов Ri, Rz, Ra-

Максимальная чувствительность приемника по промежуточной частоте с базы транзистора Ti 2-3 мкв при выходном напряжении на нагрузке усилителя НЧ 225 мв.

УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР

Двухкаскадный усилитель промежуточной частоты собран на транзисторах Tz типа ГТ309Е и Тз типа ГТ309В.

Первый каскад усилителя ПЧ - аиериодический. Второй каскад собран но резонансной схеме с нейтрализацией. Нагрузкой транзистора служит одноконтурный фильтр ПЧ (ФПЧ) LiiCig с полосой пропускания 35-45 кгц на уровне -3 дб. Связь фильтра ПЧ с транзистором - автотрансформаторная, а с детектором сигнала-трансформаторная. Для нейтрализации (частичной) действия внутренней обратной связи транзистора Тз включен конденсатор Cis. Это позволило повысить устойчивость работы каскада и получить больший коэффициент усиления.

Детектор приемника собран на полупроводниковом диоде Д1 типа Д9В. Для лучшей фильтрации сигнала звуковой частоты в цепи нагрузки детектора включен П-образный LC-фильтр, состоящий из дросселя Mpi и конденсаторов С20 и С21. Нагрузкой детектора служит переменный резистор Ri3, с которого через разделительный конденсатор С27 напряжение звуковой частоты подается на базу транзистора Ti первого каскада усилителя НЧ. Чтобы свести к минимуму искажения, улучшить работу АРУ и повысить чувствительность, детектор Mi работает при нулевом смещении. Напряжение, смещающее рабочую точку диода, снимается с резистора Riz.

Для автоматической регулировки усиления используется постоянная составляющая тока детектора, с помощью которой регулируется базовый ток первого каскада усилителя ПЧ. Напряжение АРУ снимается с нагрузки детектора Ri3 и через резистор Re подается в базовую цепь транзистора Гг.

УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ

Трехкаскадный усилитель низкой частоты собран па транзисторах Ti, Тъ, Те Тт. Первый каскад усилителя НЧ выполнен на транзисторе Г4 типа ГТ108А. Нат[1узкой каскада служит резистор Rn. Стабилизация режима, работы и по-

дача автоматического смещения иа базу транзистора Ti осуществляется с помощью резистора Rib, включенного в цепь отрицательной обратной связи но нанряжсшш. Для увеличения входного сонротнвлештя первого каскада усилителя НЧ применена отринательиая обратная связь 1ю току (Rm). Большое входное сопротивление первого каскада усилителя ПЧ позволило применить детектор с малым коэффициентом ислинейщлх искажений.

Второй каскад усилителя НЧ собран па транзисторе Га типа ГТ108Б, в коллекторную цепь которого включен согласующий трансформатор Tpi. Выходной каскад усилителя НЧ выполнен на гранзисторах Ге и Г7 тина ГТ108В

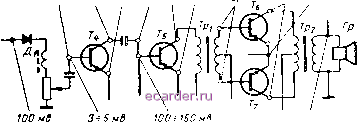

-0,6 -4,3-0,6 -1 -7,8 -0,8 6

Zi-3 мкв

1530 мкб 500-t800 мнв

-3,5 -0,15 -1.2 -8,5 -1

-93 О

0,71 . (225 мб)

Рис. 5.6. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемников Юпитер , Нейва и Сигнал .

но двухтактной схеме н работает в режиме класса АВ. Напряжение смещения на базы выходных транзисторов Ге и Г7 создается эмнттериым током нредоконечного каскада на резисторах /22, Rii, что позволяет получить малый ток покоя. Нагрузкой выходного каскада служит громкоговоритель типа 0,1ГД-8. Температурная стабилизация выходного каскада усилителя НЧ обеспечивается терморезистором R2S Т1ша СТЗ-17.

Коррекция частотной характеристики и устранение фазового сдвига на верхних звуковых частотах в усилителе НЧ осуществляется конденсаторами Сз1 и Сз2. Для уменьшения коэффициег!та нелинейных искажений и улучшения частотной характеристики два нослед1!их каскада усилителя НЧ охвачены частотнонезависимой отрицательной обратной связью, напряжение которой снимается со втопичиой обмотки выходного трансформатора и через цепочку RiiCso подается в эмиттерную цепь транзистора Ть- Все каскады приемника имеют температурную и режимную стабилизацию, что обеспечшиют надежность его работы в интервале температур от -10 до -Ь40°С. Режимы работы транзт1сторов указаны на рис. 5.6.

В приемниках предусмотрена возможность подключения телефона типа 1М 4, при включении которого громкоговоритель автоматически отключается.

18* 547

КОНСТРУКЦИЯ И ДЕТАЛИ

Радиоприемник Юпитер является одним из первых транзисторных приемников карманного типа, выпускаемых серийно отечественной промышленностью. Конструкция всех узлов приемников Юпитер , Нейва и Сигнал одинакова, за исключением верньерных устройств.

Корпус приемников выполнен из ударопрочного полистирола. В корпусе имеется отсек для источника питания, закрывающийся крышкой. При переносе приемник помещается в кожаный футляр.

Органы управления (ручки настройки и регулятора громкости), гнезда для подключения наружной аптеипы (Г,) и телефона (Гг) расположены па левой боковой стороне приемника, а переключатель диапазонов - на задней крышке. Шкала приемника Нейва расположена на лицевой стороне, а приемников Юпитер и Сигнал - иа ручке настройки и хорошо просматривается через прямоугольный вырез. Шкалы приемников проградуированы в мегагерцах. Монтаж приемников выполнен на печатной плате, изготовленной из фольгированного гетинакса.

Настройка приемников на принимаемую радиостанцию осуществляется малогабаритным двухсекционным блоком конденсаторов переменной емкости тина КПТМ-4 емкостью 7-280 пф. Переключатель диапазонов - типа ПД-2-2П4Н (МДПВ-1-1-4).

Схема расположения узлов и деталей на печатной плате показана на рис. 5.7.

Магнитная антенна выполнена на стержне из феррита марки 600НН с размерами 100x20X3 мм. Катушки контуров гетеродина, ФСС, ФПЧ и дросселя Др1 намотаны на двухсекционных каркасах, каждый из которых помещен в чашки из феррита марки Ч1-2.М1000 НМЗ-4 диаметром 6,1 мм.

Подстройка контуров производится ферритовыми сердечниками марки М1000НМЗ-4 с резьбой диаметром 2,3 мм. Катушки контуров ФСС и ФПЧ заключены в латунные экраны, а катушки контуров гетеродина и дросселя защищены пластмассовыми колпачками.

Намоточные данные катушек контуров приведены в табл. 5.1.

Сердечник трансформатора Tpi собран из пластин пермаллоя марки 79НМ-0,35, а трансформатора Грг из иластин пермаллоя марки 50Н-0,35 типа ШЗ. Толщина набора 6 мм.

Трансформаторы усилителя НЧ Tpi и Грг по конструкции однотипны. Намоточные данные трансформаторов приведены в табл. 9.3 и 9.4. Распайка выводов всех контурных катушек и трансформаторов усилителя НЧ показана на рис. 5.8.

Чтобы избежать самовозбуждения приемника по промежуточной частоте из-за близкого расстояния между ферритовой антенной и усилителем ПЧ, транзистор Гз закрыт латунным экраном.

Особенностью конструкции приемника Сигнал является то, что на его лицевой напели установлены часы марки 196-ЧС-1, при помощи которых приемник автоматически включается в заранее установленное время. Установка времешт включения приемника производится с помощью внешнего кольца циферблата часов. На боковой стороне приемника расположена головка завода часов, а па лицевой - переключатель рода работы приемника на два положения ( Ч и Р ). При установке переключателя в положение Ч приемник автоматически включается при помощи часов и работает в течение 30 мин, а затем автоматически выключается. Если требуется более продолжительное время работы приемника (более 30 мин), переключатель рода работы приемника устанавливают в положение Р и включают приемник как обычно с помощью выключателя, совмещеиного с регулятором громкости Ris.

В приемниках применены детали следующих типов:

резистор /13 - типа СПЗ-Зб, Rzs - тина СТЗ-17, остальные резисторы - типа МЛТ-0,25;

конденсаторы Ci, С4. С5, Сю, Сц, Ci8, С22, Сгз, Сг4, Сгз - типа КТ-1а, Сза, Сзгь Сзв, Сзг, Сз , Сзо - блок КПТМ, Сг, Сз, С, Сг, С,з, Сю, Сзе - типа ПМ-1, Су, Ci5, C16, С17, С20, Сг1, С27, Сз1, Сз2, Сз5 -типа КМ-56, Сц, Сге, Сгз, Сгэ, Сзо, Сзз, Сз4 - типа К50-6.
