Ю П и Т Е Р-М (Выпуск 1967 г.)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Радиоприемник Юпитер-Д1 (см. рис. 5.1) представляет собой супергетеродин карманного типа, собранный на 7 транзисторах.

Радиоприем)шк предназначен для приема передач радиовещательных чан-ций с амплитудной модуляцией в диапазонах дл1шных и средних волн на внутреннюю магнитную антенну.

Максимальная чувствительность:

на длинных волнах........ 500 мкв/м

на сред1Шх волнах........, 300 мкв/м

Реальная чувствительность:

на длинных волнах......... 1,5 мв/м

на средних волнах......... 0,8 мв/м

Избирательность по соседнему каналу:

на длинных и средних волнах .... не менее 26 дб

Ослабление сигнала зеркального канала:

на длинных и средних волнах .... не менее 26 дб

Промелчуточная частота........ 465 кгц

Действие АРУ: при изменении сигнала на входе приемника на 26 дб соответствующее изменение сигнала на выходе приемника ............... не более 6 дб

Полоса воспроизводимых звуковых частот 450-3000 гц

Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 6% 60 мет

Источник питания: батарея типа Крона

Напряжение питания......... 9 а

Ток, потребляемый приемником при отсутствии сигнала........... не более 5 ма

Работоспособ)ГОСть приемника сохраняется при снижении напряжения батареи питания ............... до 5,0 в

Длительность работы приемника при средней громкости от батареи Крона ВЦ . 25-30 час

Габаритные размеры......... 115X72x33 мм

Масса.............. 350 г

Приемник комплектуется кожаным футляром.

ПРИНЦИПИАЛЬНАЯ СХЕМА

Радиоприемник Юпигер-М представляет собой модифицированную модель приемника Юпитер . По внешнему виду приемник Юпитер-М и Юпитер одинаковы. Различно их состоит в незначительных изменениях прнпци-инальной схемы, введеппе которых позволило упростить схему и при этом обеспечить стаби.лы10сть основных электрических параметров приемника при серийном производстве.



RsIOk

510 8,1 к

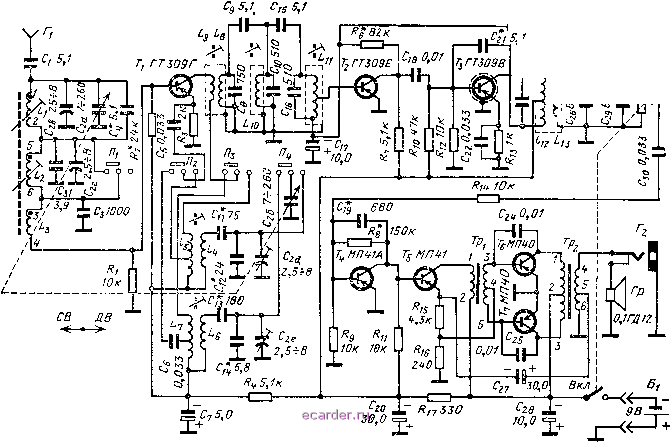

Рис. 5.9. Принципиальная схема приемника Юпитер-М .

Переключатель днапазонов установлен в положение СВ.



в прин:;:шиаль!1ую схему приемника Юпитер Al* (рис, 5.9) введены следующие изменения:

1) е.мкостиая связь ФСС с коллектором транзистора Т\ заменена индуктивной: вместо емкостного делителя Cs, С9 в первый контур ФСС введена катущка связи Lc,\

2) HHTaiHie базовой цепи ipanincTOpa Г2 первого каскада усилителя ПЧ осуществляется через резистор /?б;

3) разделительный конденсатор Cie емкостью 0,047 мкф заменен конденсатором Cis 0,01 иг/сф;

4) в связи с введением автомагического смещения на базу транзистора 7*2 первого каскада усилителя ПЧ, охваченного системой АРУ, исключена цепь подачи дополнительного смещения на детектор из цепи эмиттера транзистора Тз. второго каскада усилителя ПЧ;

5) детектор приемника выполиеи на полупроводниковом диоде Ду тина Д9Б;

6) дроссель Дру в цепи П-образного фильтра звуковой частоты заменен резистором i?is 5,1 ком.

УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ

Трехкаскадный усилитель низкой частоты приемника Юпитер-М собра:; на транзисторах Т, Тъ, Тъ и Тт. Первый и второй каскады усилителя НЧ выполнены на транзисторах Т и Ть Tima МП41 по схеме с непосредственной связью. В коллекторную цепь второго каскада включен согласующий т11ЯПСфор-матор Tpi. Режимы работы транзисторов Ть и 7е определяются сопротивл-i-ниями резисторов Rs, Ra, Rn, Rib и Rie.


-0,2s -2 0 -1,0 -8,0 -0,96


гЗмб -иге,--80Г30мв

~2550mk8 eOOlOOOMxS 00/в


69mB

6080mB

~0,7вВ(г25мВ)

Рис. 5.10. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Юпитер-М .

Выходной каскад выполнен на транзисторах 7 е и Тт типа МП40 по двухтактной трансформаторной схеме и работает в режиме класса АВ. Напряжение смещения иа базах транзисторов 7в и Тт выходного каскада создается за счет эмиттерного тока транзистора Ть предоконечного каскада. Нагрузкой вы-
