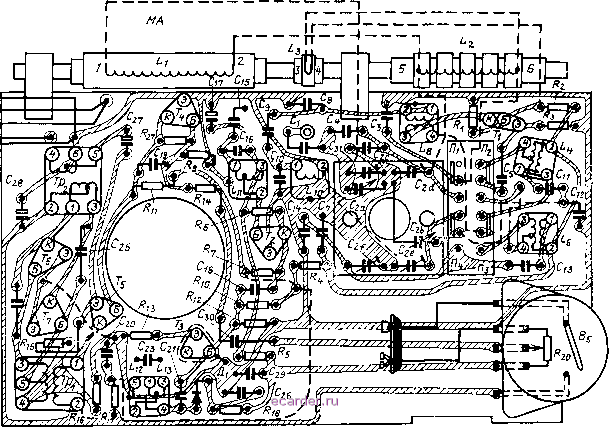

Рис. 5.20. Топографическая схема печатной платы приемника Нейва-М .

на правой боковой стороне, а гнездо для подключения телефона - на левой боковой стороне корпуса приемника. Ручка переключателя диапазонов, гнездо для подключения наружной антенны и отсек для источника питания находятся на задней крышке приемника.

У приемника Сигнал выпуска 1968 г. ручка настройки приемника и головка завода часов расположены на правой боковой стенке, гнездо телефона - на левой стороне корпуса, а на задней крышке корпуса размещены: ручки переключателя диапазонов и регулятора громкости с выключателем питания приемника, гнездо для подключения наружной антенны, ручка переключателя рода работ (включения и выключения часов) и отсек для источника питания приемника.

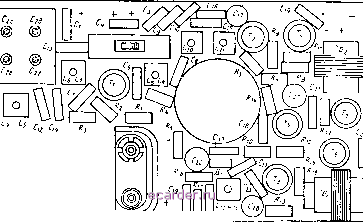

Рис. 5.21. Схема расположения узлов и деталей на печатной плате приемника Сигнал выпуска 1968 г.

Шкала приемника Нейва-М проградуирована в сотнях метров, а приемника Сигнал - в мегагерцах

Монтаж приемников выполнен на печатных платах, изготовленных нз фольгированного гетинакса (рис. 5.19-5.22). Распайка выводов катушек контуров и трансформаторов НЧ показана на рис. 5.2.3. Кинематические схемы верньерных устройств приемников изображены на рис. 5.24 и 5.25.

Конструкция других узлов и деталей приемников Нейва-М н Сигнал выпуска 1968 г. такая же, как у приемников Нейва и Сигнал .

Намоточные данные катушек контуров приведены в табл. 5.2, а трансформаторов НЧ Tpi и Трг в табл. 9.3 и 9.4.

В приемнике применены детали следующих типов:

резистор Ягй - типа СПЗ-Зб-0,25в, остальные резисторы тина УЛМ-0,12 или ВС-0,125;

конденсаторы Ci, С4, Cg, Сц - С15, С21, С31 - тина КТ-1а; Сз, Сз, Cio, Cie, Ci9, С23-типа ПМ-1; Cs, Сз, С?, Cis, С22, С24 - С26, С2Э. С30--типа КЛС-1; С,7, Сго, Сгт, Сгз -типа К50-6; Сг - блок КПЕ типа КПТМ-4.

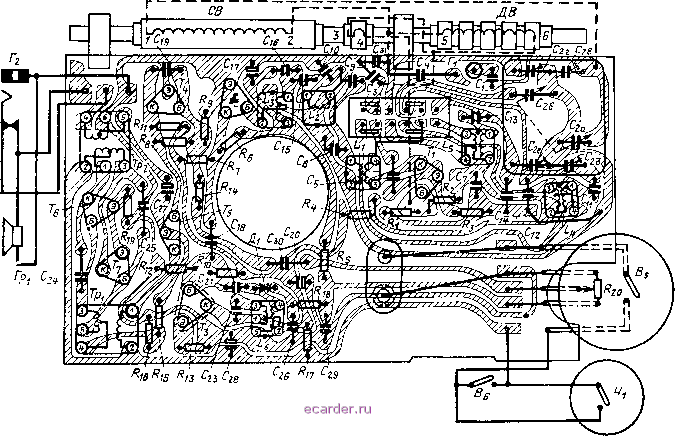

Рис. 5.22. Топографическая схема печатной платы приемника Сигнал выпуска 1968 г.
