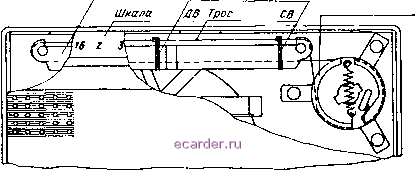

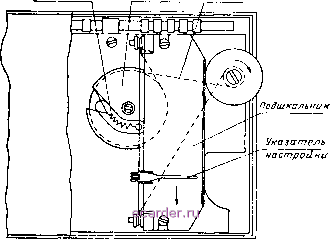

Слаботочка Книги Антенна ДВ и С В  3 ц  г J ч 5 Катушки нонтуроВ гетеродина ДВ -OS >л СВ Катушки ФСС 1о-ч f-OJ П 2\кШЗ Катушки ФПЧ Траноформаторы НЧ Рис. 5.23, Распайка выводов (вид снизу) катушек контуров и трансформаторов НЧ ириекпшков Нейва-М и Сигнал . Прутина Шкив КПЕ Тросик  Рис. 5.24. Кинематическая схема верньерного устройства приемника Нейва-М . Подшкальник указатели настройки Шкив верньера  Рис. 5.25. Кинематическая схем? верньерного yciройства приемника Сигнал выпуска 1968 г. A$4$A  э т ю д (Выпуск 1967 г.) Рис. 5.26. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Радиоприемник Этюд (рис. 5.26) представляет co6off малогабаритный супергетеродин карманного типа, собранный на семи транзисюрах. Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну. Максимальная чувствительность: на длинных волнах ........ на средних волнах ......... Реальная чувствительность: на длинных волнах ......... на средних волнах ......... Избирательность по соседнему каналу: па длинных волнах ........ на средних волнах ........ Ослабление сигнала зеркального канала; на длинных и средних волнах .... Промежуточная частота........ Действие ЛРУ: при изменении сигнала на входе приемника на 26 дб изменение сигнала на выходе приемника ..... Полоса воспроизводимых звуковых частот Номинальная выходная мощ1ЮСть при коэффициенте нелинейных искажений всего тракта усиления приемника не более 8% Источник питания: батарея типа Крона ВЦ Напряжение питания........ Ток, потребляемый приемником при отсутствии сигнала .......... 600 мкв/м 350 мкв/м 2,0 мв/м 1,5 мв/м не менее 20 дб не менее 18 дб не менее 26 дб 465 кгц не более 10 дб 450-3000 гц 60 мет 9 в не более 7,0 иа 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 [188] 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
