Слаботочка Книги Работоспособность приемника сохраняется ври сиижеи(т напряжения иитапия . . до 3 в Длительность работы приемника при сред- исй громкости........... до 30 час Габаритные размеры......... 137X76X24 мм Масса............... 250 г Приемник комплектуется кожаным футляром. ПРИНЦИПИАЛЬНАЯ СХЕМА ВХОДНАЯ ЦЕПЬ Катушки входных контуров длинных и средних волн Li и Lz и катушка связи 7,3 размеш,епы на ферритовом стержне встроенной магнитной антенны. При работе в диапазоне ДВ катушки Li и Lz включаются последовательно, а в диапазоне СВ катушка Lz замыкается накоротко (рис. 5.27). Связь входных контуров с базой транзистора Ti - комбинированная. Основным элементом связи служит конденсатор Cz, вспомогательным - катушка связи L3. В диапазоне ДВ дополнительным .элементом связи служит конденсатор С40. Такая схема входной цепи позволяет получить равномерный коэффицие1Гт передачи по диапазону. Наружная антенна к входным контурам подключается через конденсатор d. ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН Преобразователь частоты собран на транзисторе Ti типа ГТ309В по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме индуктивной трехточки. Оптимальное условие преобразования частоты выполняется при напряжении гетеродина на эмиттере транзистора Ту 80-100 мв. Нагрузкой преобразователя частоты служит двухконтурный полосовой фильтр промежуточной частоты, который обеспечивает избирательность приемника по соседнему каналу. Режим работы транзистора Ti определяется резисторами Ry и Rz. Максимальная чувствительность приемника по промежуточной частоте с базы транзистора Ti 2-5 мкв при выходном напряжении на нагрузке усилителя НЧ 550 мв. УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР Двухкаскадный усилитель ПЧ собран на транзисторах Tz и Гз типа ГТ309В. Оба каскада выполнены по резонансной схеме. Нагрузкой каждого каскада слухит одноконтурный фильтр промежуточной частоты. Первый каскад имеет ширину полосы пропускания 15-20 кгц, а второй 30-40 кгц на уровне -3 дб. Детектор выполнен на диоде Д1 типа Д9В по схеме с дополнительным смещением. Напряжение смещения снимается с резистора Rg. Такая схема детектора работает с малыми нелинейными искажениями и имеет высокий коэффициент передачи. Нагрузкой детектора служит переменный резистор Rie, с которого через разделительный конденсатор Сзз паиряженис иизкон частоты подается па базу транзистора Г4 первого каскада усилителя НЧ. Для автоматической регулировки усиления используется постоянная составляющая тока диода Ди с ПОМОНЦ1Ю которой регулируется ток базы транзистора Гг первого каскада усилителя ПЧ. Для улучшения фильтрации напряжения ПЧ в детекторе применен двийион П-образнын /С-фпльтр {Ra, Rib, Сзо, Сзь С32). R6 fOn T, П309В fCOO

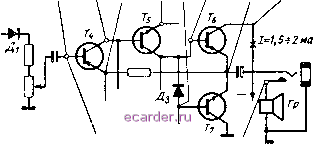

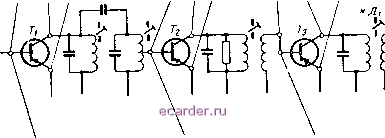

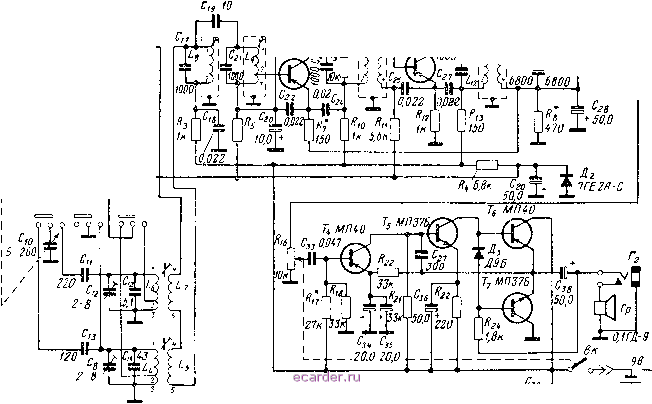

JzГТ309Г Lj -л1п 7j пзозв гA.Ч. .y 6800X.  Рис. 5.27. принципиальная схема приемника Этюд . Переключатель диапазонов установлен в положение ДВ. Питание базовых цепей каскадов усилителя ПЧ и преобразователя частоты осуществляется от стабилизатора напряжения, выполненного на селеновом диоде Дг тина 7ГЕ2А-С. Это позволяет сохранить коэффициент усиления тракта ПЧ при глубоком разряде источника питания и обеспечить работоспособность приемника при напряжении до 3 в. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель НЧ собран на транзисторах Ti, Ть, Тц и Тт. Первые два каскада выиолпепы по схеме с пепосредстпепиой связью на транзисторах Ti типа МП40 и Ть типа МП37Б. Нагрузкой траггзистора Тъ второго каскада служит резистор Rzt, с которою сигнал подается на базы выходных транзисторов. Выходной каскад усилителя НЧ работает по двухтактной схеме на транзисторах Те и Тт, включенных по схеме с общим коллектором. Фа-зоинверсия в выходном каскаде осуществляется благодаря применению тран- -1,35 -7,5 -1,25 -0,85-7,2-0,5 -1,2 7,2 -1,18  2t5 мкВ 3050 мхв 0,8т 1,2 Мб ~,3 -8,6 - ,7 -f,B -1,5 -8,7S6  1020 Мб 1,9 8 (550 мб) Рис. 5.28. Режимы работы транзисторов по постояному току и уровни напряжения в тракте усиления приемника Этюд . зисторов с разной проводимостью. Транзистор Ге (МП40) имеет проводимость типа р-п-р, а Тт (МП37Б) - проводимость п-р-п. Нагрузкой выходного каскада служит высокоомный громкоговоритель типа 0,1 ГД-9. Сопротивление его звуковой катушки 60 ом. Стабилизация режима работы транзисторов Ге и Тт осуществляется с помощью диода Дз типа Д9Б, включенного между их базами. Весь усилитель 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 [189] 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
||||||||||||||||||||||||||||||
