настраиваются сердечниками из феррита марки 600НН диаметром 2,8 мм и длиной 14 мм.

Катушки входных и гетеродинных контуров диапазонов KB намотаны па гладких цилиндрических каркасах из полистирола диаметром 6 мм. Настройка их производится сердечниками из феррита марки ЮОВЧ диаметром 2,8 мм и длиной 14 мм.

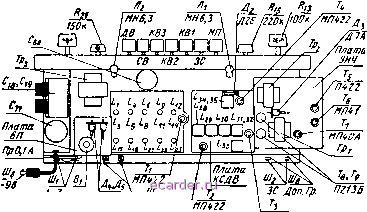

Рнс. 1.36. Расположение основных узлов и деталей на шасси радиолы Эфир-67 и приемника Родина-68 .

Катушки контуров ФСС и ФПЧ намотаны на трсхсокциониых каркасах, каждый из которых помещен в чашки из феррита марки 600НН и закрыт латунным экраном. Для настройки их используют сердечники из феррита марки 600НН диаметром 2,8 мм и длиной 14 мм.

Намоточные данные катушек индуктивности приведены в табл. 1.7.

Рис. 1.37. Схема расположения узлов и деталей на печатной плате выпрямителя радиолы Эфир-67>.

Трансформаторы усилителя НЧ Tpi и Грг по конструкции однотипны. Сер-деч!Шки их собраны п.! пластин электротехнической стали ЭЗЮ типа Ш 9, толщина набора 13 мм. Намоточные данные трансформаторов НЧ приведены в табл. 9.3 и 9.4. Сердечник силового трансформатора собран из пластин элек-

Таблица 1.7 Намоточные данные контурных катушек радиолы Эфир-67

!-!аиме110вание катушек	ё i О ¥ S	Момера аыводов	Марка и диаметр провода, мм	Число виткои	Индуктивность, мкгн
Антенная...... Катушка связи . . . Входная ДВ ....		4-5 5-3 2-1	ПЭВ-1 0,08 ПЭЛШО 0,15 ПЭВ-1 0,08	1010 20,5 500	7223 ±10% 716±10%
Антенная ..... Катушка связи . . . Входная СВ ....		4-5 5-3 1-2	ПЭВ-1 0,08 ПЭЛШО 0,15 ЛЭ 3x0,06	8,5 150	857 ± 10% 63,2±10%
Антенная ..... Катушка связи . . . Входная KB III . .		4-5 5-3 1-2	ПЭВ-1 0,1 ПЭЛШО 0,15 ПЭЛШО 0,15	16,7	8,16±10% 3,6±10%
Антенная ..... Катушка связи . . . Входная KB II . . .		4 5 5-3 1-2	ПЭВ-1 0,1 ПЭЛШО 0,15 ПЭЛШО 0,27	50 2,5 14,7	1,7±10% 1,5±10%
Антенная . . . . -Катушка связи . . . Входная KB I ...		4-5 5-3 1-2	ПЭВ-1 0.1 ПЭЛШО 0,15 ПЭЛШО 0,41	35 1,5 10,7	10,36±10% 0,85±10%
Гетеродинная ДВ . . Катушка связи . . . Катушка связи . . .		2-4 3-6	ЛЭ 7x0,06 ПЭЛШО 0,15 ПЭЛ 0,15	135,5 2,5 4	49,3±10%
Гетеродинная СВ . . Катушка связи . . . Катушка связи . . . Катушка связи . . .	Li; L20 L31	5-7 2-4 3-6	ПЭВ-1 0,11 ПЭЛШО 0,15 ПЭЛШО 0,15 ПЭЛ 0,15	84 36	13,74 ±10%
Гетеродинная KB III Катушка связи . . . Катушка связи . . .		5-1 2-4 3-6	ПЭЛШО 0,27 ПЭЛШО 0,15 ПЭЛ 0,15	13 1,5	1,45±10%
Гетеродинная KB II Катушка связи . . . Катушка связи . . .	L-2S /-24 L39	5-1 2 4 3-6	ПЭЛШО 0,41 ПЭЛ 0,27 ПЭЛ 0,15	8 . 1,5 2	0,58±10%
Гетеродинная KB I . Катушка связи . , . Катунтка связи . . .	L-2S	5-1 2-4 3-6	ПЭЛШО 0,41 ПЭЛ 0,27 ПЭЛ 0,15		0,39±10%

Продолжение

Наименование катушек	О) 2 о я й	Номера выводов	Марки и диаметр провода, мм	Число витков	Индуктивность, мкан
Фильтр.......			ЛЭ 7x0,06		240 ±10%
ФСС-1 .......		1-4-5	ПЭВ-1 0,08	72+12 230 ±10%
ФСС-2......			ЛЭ 7x0,06		120±10%
ФСС-3......			ЛЭ 7x0,06		120±10%
ФСС-4 ....... Катушка евязп . . .		3-5 2-1	ПЭВ-1 0,08 ПЭВ-! 0,08	96 6	230 ±10%
ФПЧ-1.......		1-5-4	ПЭВ-1 0,08	58+12	120±10%
ФПЧ-2....... Катушка связи . . .		4-5-2 1-3	ПЭВ-1 0,08 ПЭВ1 0,08	90+33 100	270±10% 240±10%
Дроссель......		1-2 3 4	ПЭЛШО 0,41 ПЭЛШО 0,41		Намотай на кольце (1000 НМ)

тротехпической стали ЭЗЮ типа Ш16, толщина набора 24 мм. Намоточные данные его приведены в табл. 9.5.

Расположение выводов катушек контуров и трансформаторов НЧ показано на рис. 1.38.

В радиоле применены детали следующих типов:

Резисторы /?,. /?2, - типа СП-У-0,25, /?,з - типа ТКД-100-В-0,25-60, R27- типа МЛТ-0,5; Л47 ~ проволочный, остальные резисторы типа ВС-0,125;

конденсаторы С5, Сд-Сц, С24, Сге, С33, Сзе, С52, С53, С57, С59, Сез, Сев, Сед,

Рис. 1.38. Распайка выводов катушек контуров (вид снизу) входных (а) гетеродинных (б), ФПЧ и ФСС (в) и трансформаторов НЧ (г) радиолы

Эфир 67 .

С75, С75 -типа КТ-1а; Cj, С3, С4, С20, С2. С40 - типа КПК-МП; С,з, Сз , Сз С35, С38, C55J Сзб Сб7, С73 - типа КД; Сгз, С34, С41, С47, С54, С57, Со, Сб4-типа КСО; С32, С39, С42, С45, С57, С58, Сб1, Сбз, C71, С72 - тина К50-3; С43, С44, С77 - типа БМТ-2-400; С С49 - типа БМ-2; С70, Сув, С79 - типа МБМ-160-0,1; Сев - типа КЭ-1а; Cis, Cig -блок КПЕ; JIi и JJ2 - лампы накаливания - типа МН-6, 3-0,22.
