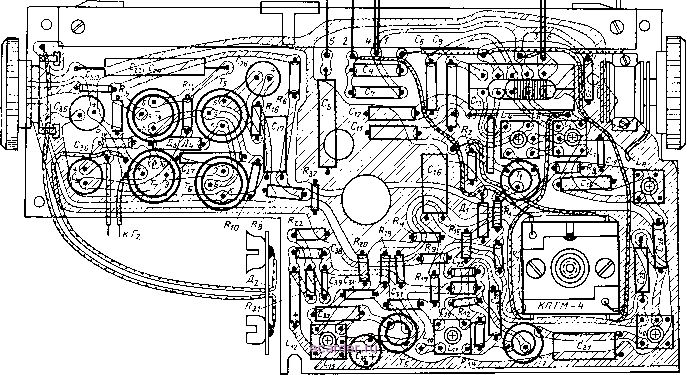

Рис. 5.34. Топографическая схема печатной платы приемника Этюд выпуска 1968 г.

1опографическая схема печатной платы приемника изображена на рис. 5.34.

Конструкция катушек коптуров приемника выпуска 1968 г. такая же, как у приемника paimero выпуска. Намоточные дагпшге катушек контуров приведены в табл. 5.4.

Распайка катушек контуров показана па рис. 5.35.

А нтенна ДВ и С В

Lf 2 h 6 О О 6 6 6

1 Z ъ It 5 6 ч 3 5 е г т

Катушки KOff/nypuff гетеро1)ина

ДВ СВ

3 О-

D С*-

04 3

3 &- --OZ

Катушки ФПЧ

о; о

о5 .fo-

-ti ОЗ

Рис. 5.35. Распайка выводов (вид снизу) катушек контуров приемника Этюд выпуска 1968 г.

В приемнике применены детали следующих типов; резистор Къ - типа СНЗ-Зб, остальные резисторы типа УЛМ-0,12 или ВС-0,125; конденсаторы Сз, С4, Сб, Си - Сц, Ci2, С20, С27 - типа КТ-1а; С5, Сщ, Сз, Сгз, С33 - типа 11М-1 или ПМ-2; Сз, С,9, С25, Сгэ, С31, С32, С34, С38, С39 -типа К10-7в; С,6, Ci7, Сг1, С22, С24, Сге, С35-С37 - типа К50-6; Су - Сг - блок КПЕ типа КПТМ-4; С7, Сз, Ci4, Ci5-подстроечные конденсаторы.

Таблица 5.4

Намоточные данные контурных катушек приемника Этюд выпуска 1968 г.

Наименование катушек	2 а	Номера выводов	Марка и диаметр провода, мл1	Число витков	Индуктивность, мкгн
Антенная СВ . .			ЛЭ 5x0,06		500±10%
Антенная ДВ . .			ПЭВТЛ 0,1		4000±10%
Катушка связи			ПЭВТЛ 0,1
Гетеродинная СВ . Катушка связи	L, Le	4-5-3 1-2	ПЭВТЛ 0,08 ПЭВТЛ 0,05	115+5 8	270±10?о

Продолжение табл. 5.4

i JaHMcnoBaiiiie катушек	О и;: и	Номера выволов	Марка 11 диаметр провода, ми	витков	Индуктивность, мкги
Гетеродинная ДВ. Катушка свя.чи	Ц 1-1	1-2-3 4-5	ПЭВТЛ 0,05 ПЭВТЛ 0,05	190+5 9	830+10%
ФПЧ-1 . . .			ЛЭ 3x0,06	101,5	230+10%
Ф11Ч-2......		3-5-4	ЛЭ 3x0,06	100,5 t-6,5	230+ 10%
ФПЧ-3 .... Катунжа связи		2-4 1-5	ПЭВТЛ 0,08 ПЭВТЛ 0,08	115 6	230+10%
ФПЧ-4...... Катушка связи		4-5 1-3	ПЭВТЛ 0,08 ПЭВТЛ 0,08	115 115	230+10%
