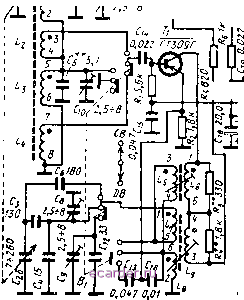

Слаботочка Книги 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 [193] 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255  Рис. 5.36. Э Т Ю Д-2 (Выпуск 1969 г.) ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Радиоприемник Этюд-2 (рнс. 5.36) представляет собой малогабаритный супергетеродин переносного типа, собранный иа 7 транзисторах. Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну. Максимальная чувстьитльиость при выходной мощности 5 мет на длинных волнах......... 500 шв/м на средних волнах........ . 300 мкв/м Реальная чувствительность; на длинных волнах......... 2,0 мв/м на средних волнах . . ..... 1,5 мв/м Избирательность по соседнему каналу: на длинных и средних волнах .... не менее 20 дб Ослабление сигнала зеркального капала: на длинных и средних вольах .... не менее 26 дб Промежуточная частота....... 465 кгц Действие АРУ: при изменении сигнала па входе приемника на 26 дб изменение сигнала на выходе приемника...... пе более 10 дб Полоса воспроизводимых звуковых частот 450-3000 гц Номинальная выходная мощность при коэффициенте нелипейпых нскаже!1ИЙ всего тракта приемника пе более 8% .... 60 нет Источник питания: батарея типа Крона ВЦ Напряжение питания......... 9 s Ток, потребляемый приемником при отсутствии сигнала........... не более 8 иа Работоспособность приемника сохраняется при снижении напряжения питания . . до 3 е Длительность работы приемника при средней громкости........... 30 час Габаритные размеры......... 148x80x24 им Масса............... 250 г ПРИНЦИПИАЛЬНАЯ СХЕМА ВХОДНАЯ ЦЕПЬ Катушки входных контуров длинных и средних волн Ls Li и соответст-вуюшие им катушки связи L4 и /-2 размешены на ферритовом стержне встроенной магнитной антенны (рис. 5.37). При работе на длит1ных волт1ах катушки Ll и Li включаются последовательно, а катушкой связи служит L4. При работе па средних волнах катушка L3 замыкается накоротко, а в качестве элемента связи с базой транзистора 7j используется катушка 7.2. ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН Преобразователь частоты собран на транзисторе Ti типа ГТ309Г по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме с индуктивной связью. При работе на длинных волнах контур гетеродина состоит из катушек индуктивности Lb, Ll и Ls, ьключенных последовательно. Блок КПЕ подключен к контуру через конденсатор С,ч. Связь с коллекторной цепью транзистора Ll осуществляется при помоьди катушек Le и L9, а с эмиттером этого транзистора через конденсаторы С13 и Cie, включенные параллельно, и катушку связи Ls. При работе на СВ схема гетеродина изменяется: катушка L5 замыкается накоротко, конденсатор Сз отключается, параллельно конденсатору Сз подключается конденсатор Cs- Подстроечный конденсатор Сз н постоянный Ci2 также отключаются. Такая сложная комму 1ация контуров гетеродина обеспечивает оптимальный режим преобразователя частоты в диапазонах ДВ и СВ при минимальном числе групп переключе1Н1л (в данном случае двух). Нагрузкой преобразователя частоты служит полосовой фильтр ПЧ с внеш-неемкостной связью. УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР Двухкаскадный усилитель ПЧ собран на транзисторах Гг и Гз типа ГТ-309В. Оба каскада выполнены по резонансноп схеме. Нагрузкой каждого каскада служит одноконтурный фильтр промежуточной частоты. Детектор выполнен на диоде Д1 типа Д9Б по схеме с дополнительным об-ратныл[ смеще1шем. Напряжение смещения сни.мается с делителя, включенного в эмнттерную цепь транзистора Г3. Нагрузкой детектора служит резистор регулятора г[)Омкости /?2б. подключенный к .аотсктору через двухзветилй П-образный фильтр (Сз.1/?24Сзг,/?2.1Сзз). Для автоматической регулировки усиления используется постоянная составляющая тока диода Л/ с помотцью которой регулируется базовый ток первого каскада усилителя ПЧ транзистора Гг. Питание базовых Ttenen каскадов усилителя ПЧ и преобразователя частоты осуществляется стабилизнропаиным напряжением 1,4 в. В стабилизаторе применен стабилитрон Лз типа 7ГЕ2А-С. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель НЧ вьшоппеп на транзисторах Г4, Гг Ге, Г? по бестрансформаторпой схеме с непосредственной связью между каскадами. Первый и второй каскады собраны но схеме с общим эмнттером на транзисторах Г4 типа МП41А и Ть типа МП37Б. Выходной каскад усилителя ИЧ работает по двухтактной схеме на транзисторах Ге и Т-1, нключепных по схеме с общим коллектором. Фазоинверсия :! выходном каскаде осуш,(:ствляется благодаря применению транзисторов с различным тшюы проводимости. 7-160 ГТ3098 /i- пЗЗх--ГШ9в 510 rr-Ji  Lii \Cz,510 J-14- ю,о г  ..Cn 0,047 у JL . jH=3t--Т-Т-r<<-T-- lon R,i\\ r5 Гб 1-0, \Re 50,0 I 1 i (3 -n Рис. 5.37. Принципиальная схема приемника Этюд-2 . Переключатель диапазонов установлен в положение СВ. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 [193] 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
