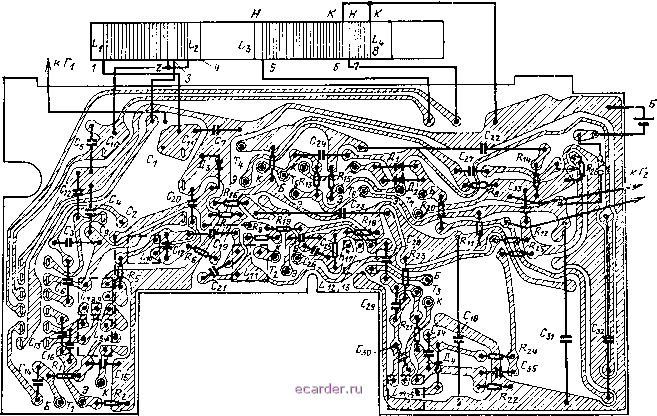

Слаботочка Книги Нагрузкой выходного каскада служит громкоговоритель с сопротивлением звуковой катупжи 60 ом типа 0,1ГД-9 или 0,1 ГД-13 (в приемниках выпуска 1970 г.). Стабилизаиия режима работы транзисторов 7б и 7? осуществляется с помощью диодов U-i и Дз типа Д9Б, включенных между их базами. -7,6-0,25 -1,2-7,4-1,08 1,25 - 7,2 -1,25 -0,*5-7,6-0,25 -1,2-7,4-1,08 2 г 5мкв 30-50 мкв 0,81,2 м8 0,81,2 Мб -5,2 -8,5 -5,0 -9 -/,0-3,75-3,9-98  10 г 20 м в -1.9 в 1550мв) Рис. 5.38. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Этюд-2 Весь тракт усилителя НЧ охвачен отрицательной обратной связью, величина которой определяется сопротивлением резистора Rib и делителем напряжения Сзз, Rik. Режимы работы транзисторов указаны на рис. 5.38. КОНСТРУКЦИЯ и ДЕТАЛИ Корпус приемника выполнен из ударопрочного полистирола. Органы управления (ручки настройки приемника, регуляюра громкости с выключателем питания) расположены на боковых стенках, а рычаг переключателя диапазонов выведен на переднюю стенку корпуса. Шкала приемника горизонтальная, проградуирована в метрах. В задней стенке корпуса имеется отсек для источника питания. Монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса. Топографическая схема печатной платы приемника изображена на рис. 5.39. Настройка приемника на волну принимаемой станции осуществляется двухсекционным блоком конденсаторов переменной емкости с твердым диэлектриком типа КПТМ-4 емкостью 7-260 пф. Кинематическая схема верньерного устройства изображена на рис 5.40. Катушки входных контуров намотаны на цилиндрических каркасах. Магнитная антенна выполнена на ферритовом стержне марки 400НН с размерами  Рис. 5.39. Топографическая схема печатной платы приемника Этюд-2 .выпуска 1968 г. 8X100 мм. Катушки контуров гегеродтша и фильтров ПЧ намотаны па двухсекционных каркасах, каждый из которых помещен в чашки из феррита марки Ч1-2М1000 НМЗ-4 диаметром 6,1 мм. Намоточные данные катушек контуров приведены в табл. 5,5. Распайка выводов контурных KaTynjcK показана на рис. 5.41.  Ручка настройк-и приемника Рис. 5.40. Кинематическая схема верньерного устройства приемника Этюд-2 В приемнике применены детали следующих типов: резистор /?2в типа СПЗ-Зе, остальныерезисторы ттпа ВС-0,125; конденсаторы Сд, Сь, Ст, С,, Ci9, С24--типа КТ 1а; Сз и Се--типа КТ-2а; С)з, С)4, Ci5, Cie, С20, С25, Cin, С28, С29, С33, Сз4. С35 -- типа КО 7в, С17, С21, Сге, Сзо - типа ПМ-2; Cis, С22, С23, Csi, С32 ~ тша К50-3, С Сг - блок КПЕ тина КПТМ-4. Антенна ДВи С В   Катишки коктиров сетеродина  в \ 3 От Катушки ФПЧ ч го   Рис, 5.41. Раснапка выв(юв (вид снизу) катушек контуров приемника Этюд-2 , 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 [194] 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
